Media System Monitor/DVD DVD Module Connector End View (C1)

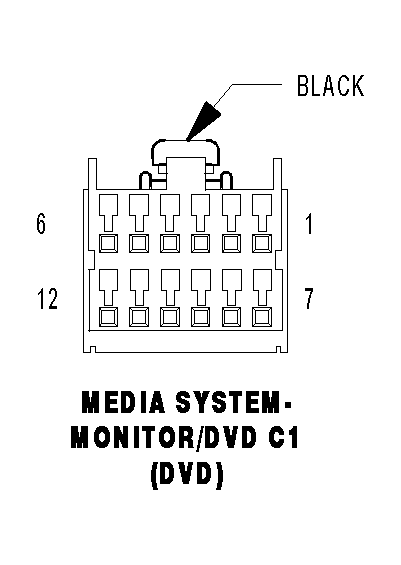

MEDIA SYSTEM-MONITOR/DVD C1 (DVD) - BLACK 12 WAY

GCXH680168Courtesy of DAIMLERCHRYSLER CORP.
CAV CIRCUIT FUNCTION
1 X510 20DG/LB DVD AUDIO RIGHT (+)
2 X926 20GY/OR AUX AUDIO COMMON
3 X521 20GY/LB AUX AUDIO LEFT (+)
4 - -
5 - -
6 A114 20GY/RD FUSED B(+) (I.O.D.)
7 X511 20GY/LG DVD AUDIO LEFT (+)
8 X910 20GY/DG AUX AUDIO RETURN/COMMON
9 X522 20GY/DB AUX AUDIO RIGHT (+)
10 D55 20WT/OR CAN B BUS (+)
11 D54 20WT CAN B BUS (-)
12 Z915 20BK GROUND
