Driver Door Module Connector End View (C2)

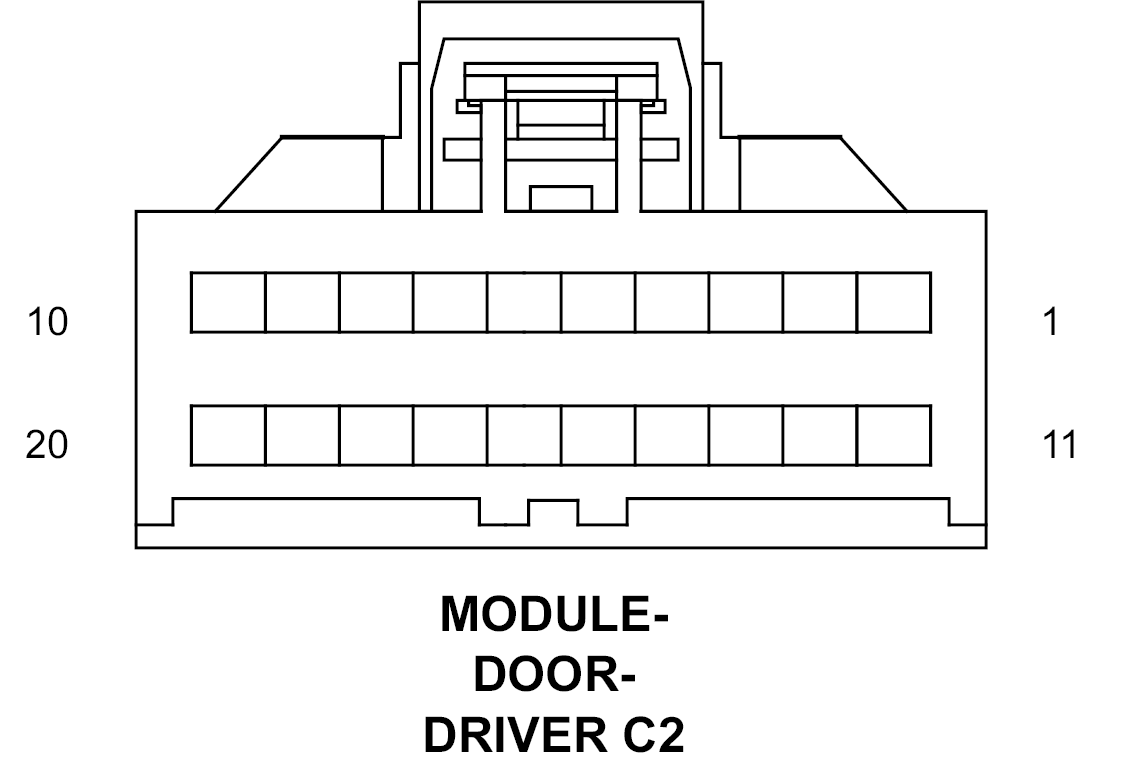

MODULE-DOOR-DRIVER C2 - 20-WAY

GXK780215Courtesy of CHRYSLER CORP.
CAV  CIRCUIT  FUNCTION
1 D54 20WT CAN B BUS (-)
2 D55 20WT/OR CAN B BUS (+)
3 Q15 20OR/LB WINDOW LOCK OUT SWITCH OUTPUT
4 Q994 20BK/BR DRIVER EXPRESS WINDOW SWITCH RETURN
5 - -
6 P75 20TN/LG DRIVER MIRROR HORIZONTAL DRIVER (MEMORY)
7 P71 20TN/DG DRIVER MIRROR VERTICAL DRIVER (MEMORY)
8 P73 20TN/VT DRIVER MIRROR COMMON DRIVER (MEMORY)
9 - -
10 - -
11 Q305 20OR DRIVER WINDOW HALL SENSOR SUPPLY
12 Z911 20BK GROUND
13 Q221 20OR/DG MASTER SWITCH LEFT FRONT WINDOW MUX
14 Q222 20OR/GY MASTER SWITCH RIGHT FRONT WINDOW MUX
15 G775 20OR/VT LEFT DOOR LOCK SWITCH RETURN (LHD)
15 G776 20VT/OR RIGHT DOOR LOCK SWITCH RETURN (RHD)
16 G161 20VT/DG LEFT DOOR LOCK SWITCH MUX (LHD)
16 G160 20VT/LG RIGHT DOOR LOCK SWITCH MUX (RHD)
17 P669 20OR/LG DRIVER MIRROR SENSOR SUPPLY (MEMORY)
18 P67 20TN/OR DRIVER MIRROR VERTICAL POSITION SIGNAL (MEMORY)
19 P65 20TN/VT DRIVER MIRROR HORIZONTAL POSITION SIGNAL (MEMORY)
20 P69 20TN/WT DRIVER MIRROR SENSOR GROUND (MEMORY)
