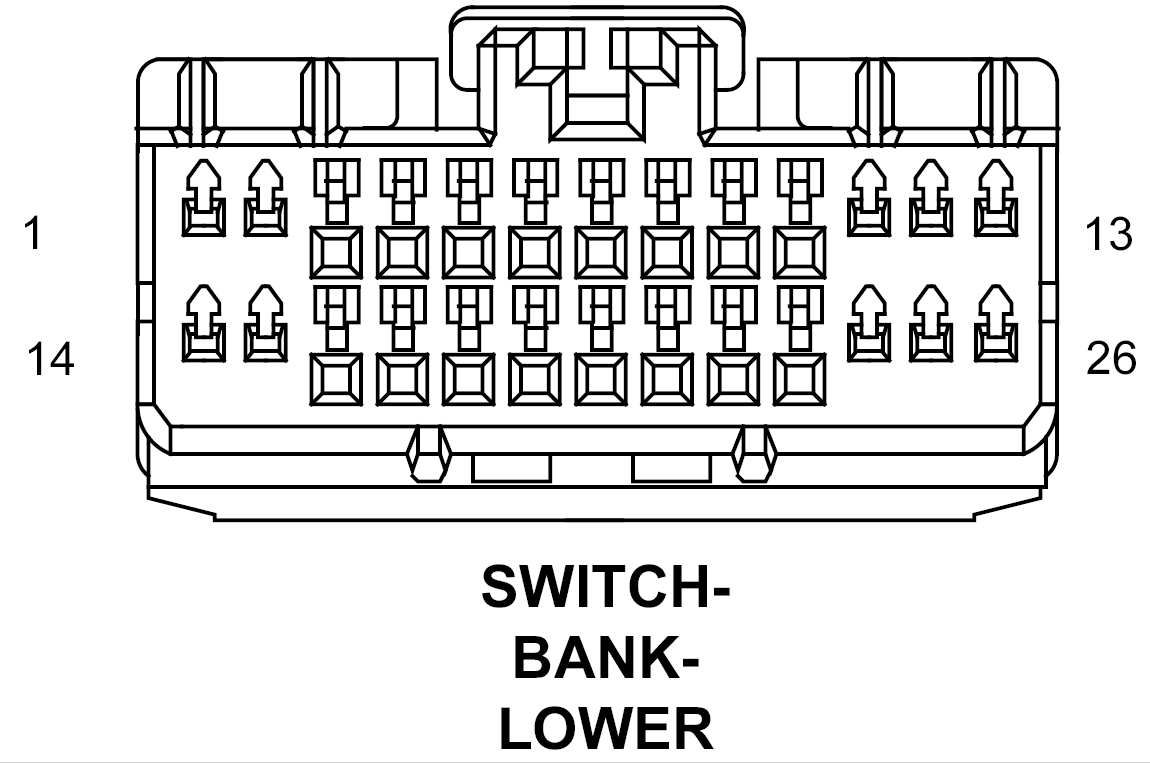

Lower Bank Switch Connector End View
SWITCH-BANK-LOWER - 26-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | Z906 18BK | GROUND (ADJUSTABLE PEDALS EXCEPT MEMORY) |
| 2 | A72 16RD/OR | ADJUSTABLE PEDALS RELAY OUTPUT (ADJUSTABLE PEDALS EXCEPT MEMORY) |
| 2 | Q101 20OR/LB | ADJUSTABLE PEDALS SWITCH GROUND (MEMORY ADJUSTABLE PEDALS) |
| 3 | X774 20GY/LB | PARK ASSIST ON/OFF SWITCH SENSE |
| 4 | Z18 18BK/LB | GROUND |
| 5 | X775 20GY/DB | PARK ASSIST INDICATOR SIGNAL |
| 6 | T6 20DG | TOW/HAUL OVERDRIVE OFF SWITCH SENSE |
| 7 | E2 20OR/BR | PANEL LAMPS DRIVER |
| 8 | - | - |
| 9 | F921 20PK/YL | FUSED RUN RELAY OUTPUT |
| 10 | B46 20DG/WT | ESP/TCS ON/OFF SWITCH SENSE |
| 11 | Z906 18BK | GROUND |
| 12 | P205 16LG/DB | ADJUSTABLE PEDALS MOTOR FORWARD (ADJUSTABLE PEDALS EXCEPT MEMORY) |
| 12 | Q102 20OR/DB | ADJUSTABLE PEDALS SWITCH FORWARD (MEMORY ADJUSTABLE PEDALS) |
| 13 | P206 16LG/TN | ADJUSTABLE PEDALS MOTOR REARWARD (ADJUSTABLE PEDALS EXCEPT MEMORY) |
| 13 | Q103 20OR/LG | ADJUSTABLE PEDALS SWITCH REARWARD (MEMORY ADJUSTABLE PEDALS) |
| 14 | P365 20LG/GY | LEFT HEATED SEAT SWITCH SENSE |
| 15 | P83 20TN/WT | LEFT HEATED SEAT HIGH INDICATOR DRIVER |
| 16 | P81 20TN/LB | LEFT HEATED SEAT LOW INDICATOR DRIVER |
| 17 | P877 20TN/OR | SWITCH-FRONT HEATED SEAT RETURN |
| 18 | P366 20LG/LB | RIGHT HEATED SEAT SWITCH SENSE |
| 19 | P84 20TN/WT | RIGHT HEATED SEAT HIGH INDICATOR DRIVER |
| 20 | P82 20TN/LB | RIGHT HEATED SEAT LOW INDICATOR DRIVER |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 26 | - | - |
