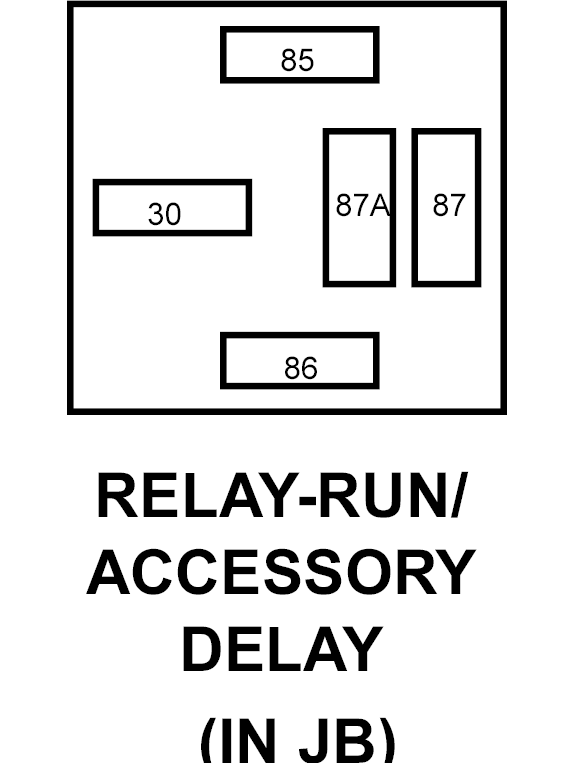

Run Delay Relay/Accessory Delay Relay Connector End View
RELAY-RUN/ACCESSORY DELAY - 0-WAY
Courtesy of CHRYSLER CORP.
|
| CAV |
CIRCUIT |
FUNCTION |
| 30 |
INTERNAL |
FUSED B(+) |
| 85 |
P305 20LG/LB |
ACCESSORY DELAY RELAY CONTROL |
| 86 |
INTERNAL |
FUSED B(+) |
| 87 |
INTERNAL |
RUN/ACCESSORY DELAY RELAY OUTPUT |
| 87A |
- |
- |
