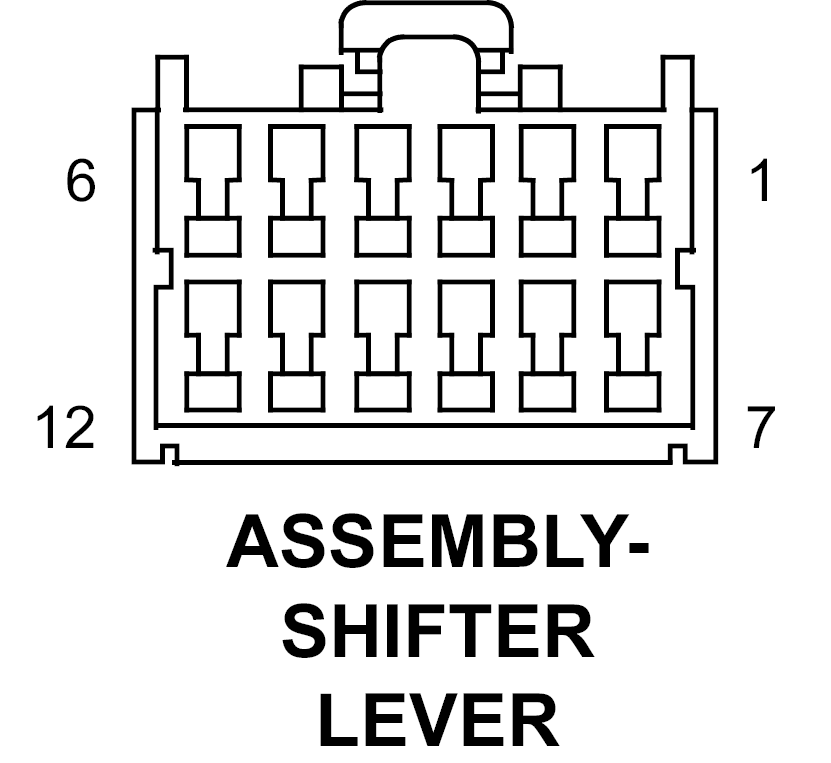

Shifter Lever Assembly Connector End View
ASSEMBLY-SHIFTER LEVER - 12-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | B15 20DG/WT | BRAKE SWITCH NO. 1 SIGNAL |
| 2 | T5 20DG/YL | AUTOSTICK UP/DOWN (ERS) SIGNAL |
| 3 | E2 20OR/BR | PANEL LAMPS DRIVER |
| 4 | D65 20WT/LG | CAN C BUS (+) |
| 5 | - | - |
| 6 | - | - |
| 7 | Z907 20BK | GROUND |
| 8 | - | - |
| 9 | K900 20DB/DG | SENSOR GROUND |
| 10 | - | - |
| 11 | D64 20WT/LB | CAN C BUS (-) |
| 12 | F1 20PK/WT | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
