Driver Door Module (Memory) Connector End View (C3)

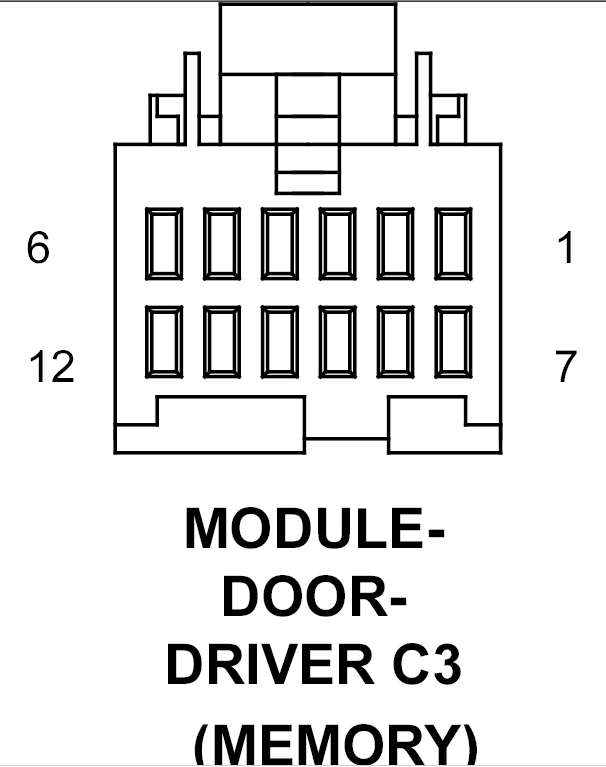

MODULE-DOOR-DRIVER C3 - 12-WAY(MEMORY)

GXK780216Courtesy of CHRYSLER CORP.
CAV  CIRCUIT  FUNCTION
1 P703 20DB/LG MIRROR HORIZONTAL LEFT SWITCH SENSE
2 P704 20LG/TN MIRROR HORIZONTAL RIGHT SWITCH SENSE
3 P705 20LG/OR MIRROR VERTICAL DOWN SWITCH SENSE
4 P706 20LG/GY MIRROR VERTICAL UP SWITCH SENSE
5 P439 20LG/OR MEMORY SELECT SWITCH MUX
6 - -
7 - -
8 P76 20TN/LB MIRROR COMMON DRIVER
9 - -
10 - -
11 G920 20VT/YL MEMORY SELECT SWITCH RETURN
12 - -
