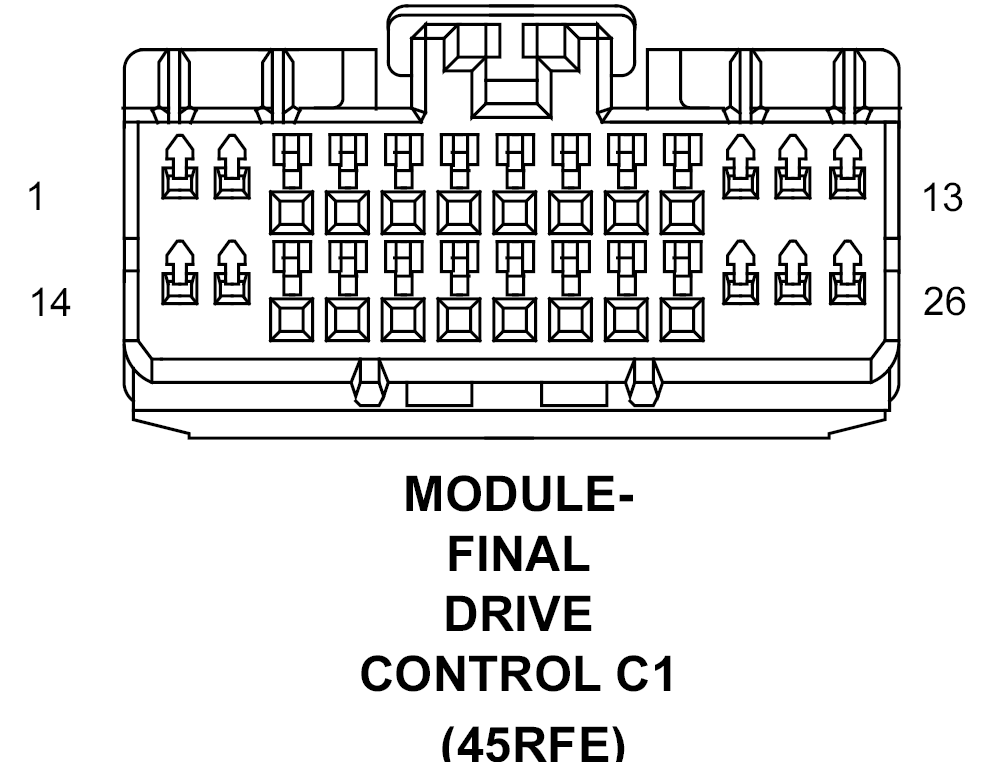

Final Drive Control Module (45RFE) Connector End View (C1)
MODULE-FINAL DRIVE CONTROL C1 - 26-WAY(45RFE)
| CAV | CIRCUIT | FUNCTION |
| 1 | A926 18RD/TN | FUSED B(+) |
| 2 | - | - |
| 3 | Z901 18BK | GROUND |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | A909 16RD | FUSED B(+) (ETC) |
| 12 | T316 16YL/GY | SHIFT MOTOR CONTROL B (ETC) |
| 13 | T315 16YL/BR | SHIFT MOTOR CONTROL A (ETC) |
| 14 | T301 20DG/YL | SWITCHED BATTERY SOLENOID SUPPLY (ETC) |
| 15 | Z913 16BK | GROUND (ETC) |
| 16 | - | - |
| 17 | T317 20YL/TN | TRANSFER CASE MOTOR LOCK SIGNAL (ETC) |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | T306 20DG/DB | FRONT DIFFERENTIAL SOLENOID CONTROL (ELSD) |
| 23 | T312 20YL/VT | REAR DIFFERENTIAL SOLENOID CONTROL (ELSD) |
| 24 | A927 18RD/BR | FUSED B(+) |
| 25 | - | - |
| 26 | Z913 16BK | GROUND (ETC) |
