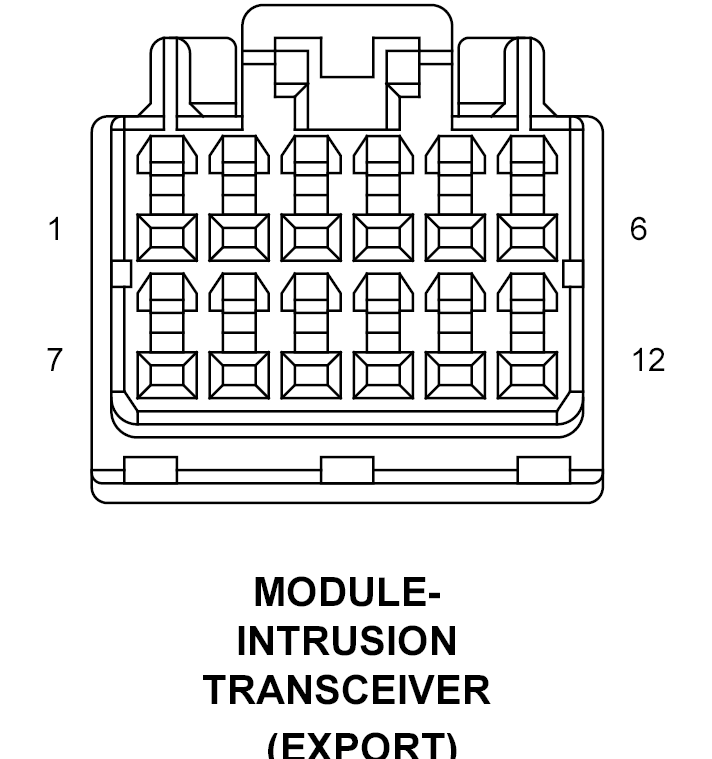

Intrusion Transceiver Module (Export) Connector End View
MODULE-INTRUSION TRANSCEIVER - 12-WAY(EXPORT)
| CAV | CIRCUIT | FUNCTION |
| 1 | A114 20GY/RD | FUSED B(+) |
| 2 | - | - |
| 3 | A645 20RD/VT | INTRUSION TRANSMITTER SENSOR SIGNAL |
| 4 | G460 20DG/VT | INTRUSION RECEIVER SENSOR SIGNAL |
| 5 | D96 20WT/BK | SIREN SIGNAL CONTROL |
| 6 | D55 20WT/OR | CAN B BUS (+) |
| 7 | Z915 20BK | GROUND |
| 8 | - | - |
| 9 | G945 20VT/DG | SENSOR GROUND |
| 10 | G946 20LG/VT | SENSOR GROUND |
| 11 | - | - |
| 12 | D54 20WT | CAN B BUS (-) |
