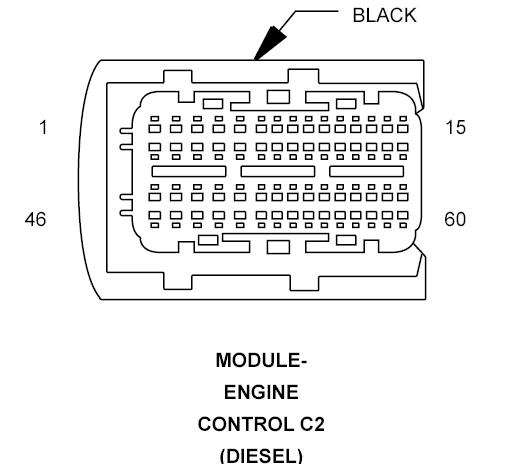

Engine Control Module (Diesel) Connector End View (C2)
MODULE-ENGINE CONTROL C2 - BLACK 60 WAY (DIESEL)
| CAV | CIRCUIT | FUNCTION |
| 1 | K613 14GY/BR | FUEL INJECTOR 3 LOW-SIDE CONTROL |
| 2 | - | - |
| 3 | - | - |
| 4 | K315 20BR/GY | EGR AIR FLOW CONTROL MOTOR (-) (DPF) |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | K552 20GY/BK | SENSOR GROUND (DPF) |
| 9 | K553 20GY/LB | TURBO POSITION SIGNAL (DPF) |
| 10 | V71 20VT/OR | S/C SIGNAL 1 (DPF) |
| 11 | - | - |
| 12 | K944 20BK/GY | CMP SENSOR GROUND |
| 13 | - | - |
| 14 | - | - |
| 15 | K53 20DB/LG | EGR COOLER BYPASS CONTROL |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | K313 18BR/YL | EGR AIR FLOW CONTROL POSITION SUPPLY (DPF) |
| 20 | K551 20GY/BR | 5 VOLT SUPPLY (DPF) |
| 21 | K917 20BR/TN | SENSOR GROUND (DPF) |
| 22 | K372 20BR/DG | DIESEL PARTICULATE OUTLET TEMPERATURE 3 SIGNAL (DPF) |
| 22 | V71 20VT/OR | S/C SIGNAL 1 (EXCEPT DPF) |
| 23 | K934 20DB/WT | EGR SENSOR GROUND (DPF) |
| 24 | K683 20DB/GY | EGR SIGNAL (DPF) |
| 25 | K604 20BR/WT | EGR AIR FLOW SIGNAL (EXCEPT DPF) |
| 26 | K834 20DB/LG | EGR 5 VOLT SUPPLY (DPF) |
| 27 | K844 20DB/YL | CMP SENSOR 5 VOLT SUPPLY |
| 28 | K44 20DB/GY | CMP 1/1 SIGNAL |
| 29 | K137 20DB/OR | BOOST PRESSURE CONTROL |
| 30 | K314 20BR/WT | EGR AIR FLOW CONTROL MOTOR (+) (DPF) |
| 31 | K663 14BR/GY | FUEL INJECTOR HIGH-SIDE COMMON |
| 32 | K663 14BR/GY | FUEL INJECTOR HIGH-SIDE COMMON |
| 33 | - | - |
| 34 | - | - |
| 35 | - | - |
| 36 | - | - |
| 37 | - | - |
| 38 | - | - |
| 39 | K156 20BR/YL | FUEL TEMPERATURE SENSOR SIGNAL |
| 40 | K900 20DB/DG | SENSOR GROUND |
| 41 | K390 20BR/TN | EGR AIR FLOW CONTROL POSITION RETURN (DPF) |
| 42 | K853 20DB/BR | CKP SENSOR 5 VOLT SUPPLY |
| 43 | - | - |
| 44 | - | - |
| 45 | C27 20LB/WT | A/C COMPRESSOR CONTROL |
| 46 | K611 14OR/BR | FUEL INJECTOR 1 LOW-SIDE CONTROL |
| 47 | K614 14WT/BR | FUEL INJECTOR 4 LOW-SIDE CONTROL |
| 48 | K612 14YL/BR | FUEL INJECTOR 2 LOW-SIDE CONTROL |
| 49 | K684 18DB/YL | EGR CONTROL 2 (DPF) |
| 50 | K682 18DB/LB | EGR CONTROL 1 (DPF) |
| 51 | - | - |
| 52 | K2 20VT/OR | ECT 1 SIGNAL |
| 53 | K915 20BR/WT | SENSOR GROUND |
| 54 | - | - |
| 55 | - | - |
| 56 | K312 20BR/OR | EGR AIR FLOW CONTROL POSITION SIGNAL (DPF) |
| 57 | K925 20DB/GY | CKP SENSOR GROUND |
| 58 | K24 20BR/LB | CKP SENSOR SIGNAL |
| 59 | - | - |
| 60 | K601 20BR/VT | EGR AIR FLOW CONTROL (EXCEPT DPF) |
