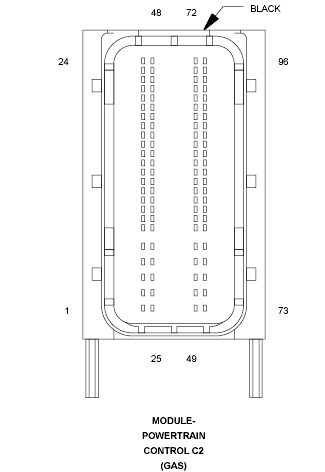

Powertrain Control Module (Gas) Connector End View (C2)
MODULE-POWERTRAIN CONTROL C2 - BLACK 96 WAY (GAS)
| CAV | CIRCUIT | FUNCTION |
| 1 | K124 20DB/GY | ETC MOTOR (+) |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | C27 20LB/WT | A/C COMPRESSOR CONTROL |
| 7 | - | - |
| 8 | K21 20BK/RD | IAT SIGNAL |
| 9 | - | - |
| 10 | - | - |
| 11 | K222 20BR/YL | ECT 2 SIGNAL |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | K13 20BR/LB | INJECTOR 3 CONTROL |
| 22 | K14 20BR/TN | INJECTOR 4 CONTROL |
| 23 | K11 20YL/BR | INJECTOR 1 CONTROL |
| 24 | K12 20BR/DB | INJECTOR 2 CONTROL |
| 25 | K126 20DB/LG | ETC MOTOR (-) |
| 26 | - | - |
| 27 | K601 20BR/VT | MFV CONTROL |
| 28 | - | - |
| 29 | - | - |
| 30 | - | - |
| 31 | - | - |
| 32 | - | - |
| 33 | K41 20BK/DG | O2 1/1 REFERENCE SIGNAL |
| 34 | - | - |
| 35 | - | - |
| 36 | K902 20BR/DG | O2 1/1 NEGATIVE CURRENT CONTROL |
| 37 | G24 20VT/BR | EOT SIGNAL |
| 38 | K441 20DB/BR | CMP 1/2 SIGNAL |
| 39 | - | - |
| 40 | - | - |
| 41 | F855 20PK/YL | 5 VOLT SUPPLY |
| 42 | K857 20BR/LG | 5 VOLT SUPPLY |
| 43 | - | - |
| 44 | - | - |
| 45 | - | - |
| 46 | - | - |
| 47 | - | - |
| 48 | - | - |
| 49 | K99 20BR/OR | O2 1/1 HEATER CONTROL |
| 50 | - | - |
| 51 | K20 20BR/GY | GEN FIELD CONTROL |
| 52 | - | - |
| 53 | - | - |
| 54 | - | - |
| 55 | - | - |
| 56 | - | - |
| 57 | K44 20DB | CMP 1/1 SIGNAL |
| 58 | K915 20BR/WT | SENSOR GROUND |
| 59 | - | - |
| 60 | - | - |
| 61 | - | - |
| 62 | K922 20BR | TP SENSOR GROUND |
| 63 | K122 20DG/BR | TP SIGNAL 2 |
| 64 | K22 20OR/BR | TP SIGNAL 1 |
| 65 | K942 20WT/BR | KS RETURN |
| 66 | - | - |
| 67 | - | - |
| 68 | - | - |
| 69 | - | - |
| 70 | K76 20LB/WT | CMP 1/1 CONTROL |
| 71 | - | - |
| 72 | K276 20DB/WT | CMP 1/2 CONTROL |
| 73 | K15 18GY/DB | COIL 4 CONTROL |
| 74 | K18 18DB/OR | COIL 3 CONTROL |
| 75 | K17 18DB/TN | COIL 2 CONTROL |
| 76 | K19 18DG/LB | COIL 1 CONTROL |
| 77 | - | - |
| 78 | - | - |
| 79 | K24 20LB/BR | CKP SIGNAL |
| 80 | - | - |
| 81 | - | - |
| 82 | K900 20DB/DG | SENSOR GROUND |
| 83 | K2 20VT/OR | ECT 1 SIGNAL |
| 84 | K602 20YL/DB | MFV SIGNAL |
| 85 | K1 20VT/LB | MAP SIGNAL |
| 86 | G6 20VT/GY | EOP SIGNAL |
| 87 | - | - |
| 88 | K42 20LG/DB | KS SIGNAL |
| 89 | - | - |
| 90 | - | - |
| 91 | - | - |
| 92 | - | - |
| 93 | - | - |
| 94 | - | - |
| 95 | - | - |
| 96 | - | - |
