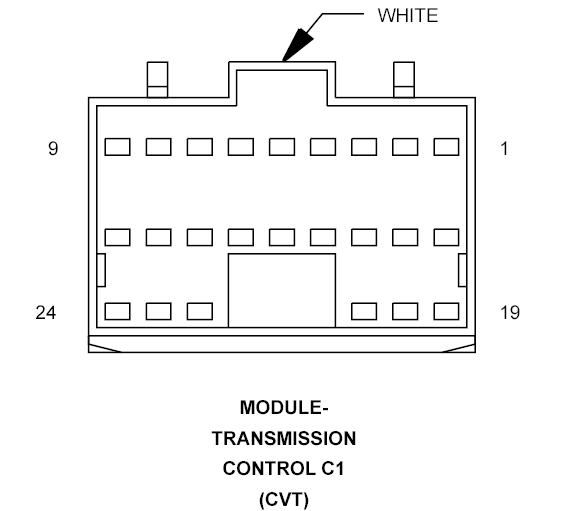

Transmission Control Module (Continuously Variable Transmission) Connector End View (C1)
MODULE-TRANSMISSION CONTROL C1 - WHITE 24 WAY (CVT)
| CAV | CIRCUIT | FUNCTION |
| 1 | T20 18DG/LB | LINE PRESSURE CONTROL |
| 2 | T19 18YL/DB | SECONDARY PRESSURE CONTROL |
| 3 | T59 18YL/LB | TCC CONTROL |
| 4 | T60 18YL/GY | TCC ON/OFF CONTROL |
| 5 | D65 20WT/BK | CAN C BUS (+) |
| 6 | D64 20WT/LB | CAN C BUS (-) |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | T16 18YL/OR | TRANSMISSION CONTROL OUTPUT |
| 11 | T314 18LB/YL | STEP MOTOR CONTROL A |
| 12 | T315 18YL/OR | STEP MOTOR CONTROL B |
| 13 | T302 18DG/BR | CLOCK SELECT |
| 14 | T313 18YL/LG | CHIP SELECT |
| 15 | T327 18GY/YL | DATA IN/OUT SELECT |
| 16 | - | - |
| 17 | - | - |
| 18 | T41 20YL/BK | TRS T41 SIGNAL |
| 19 | T16 18YL/OR | TRANSMISSION CONTROL OUTPUT |
| 20 | T316 18YL/WT | STEP MOTOR CONTROL C |
| 21 | T317 18TN/YL | STEP MOTOR CONTROL D |
| 22 | T42 20DG/PK | TRS T42 SIGNAL |
| 23 | - | - |
| 24 | - | - |
