Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

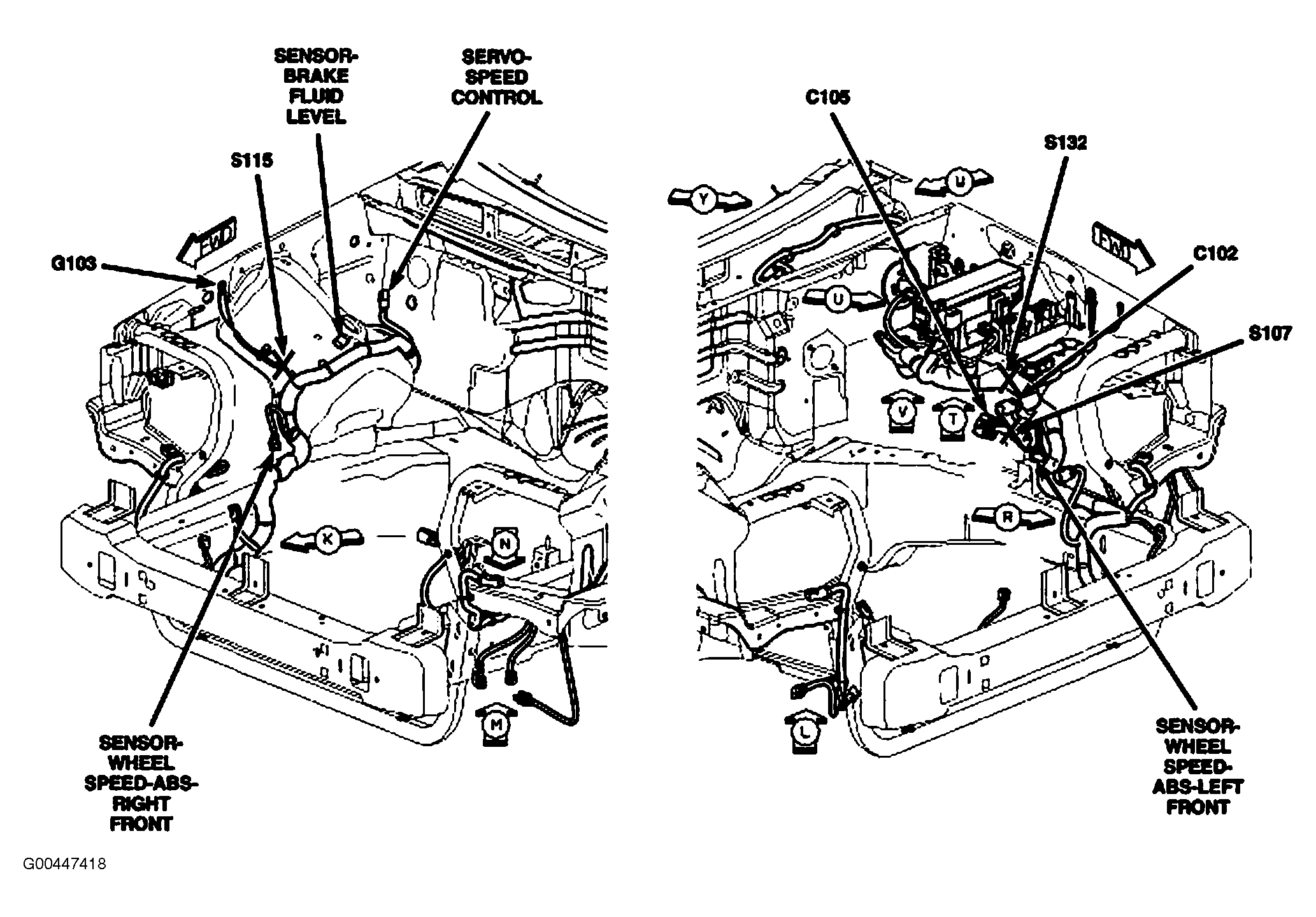

Fig 1: Left/Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

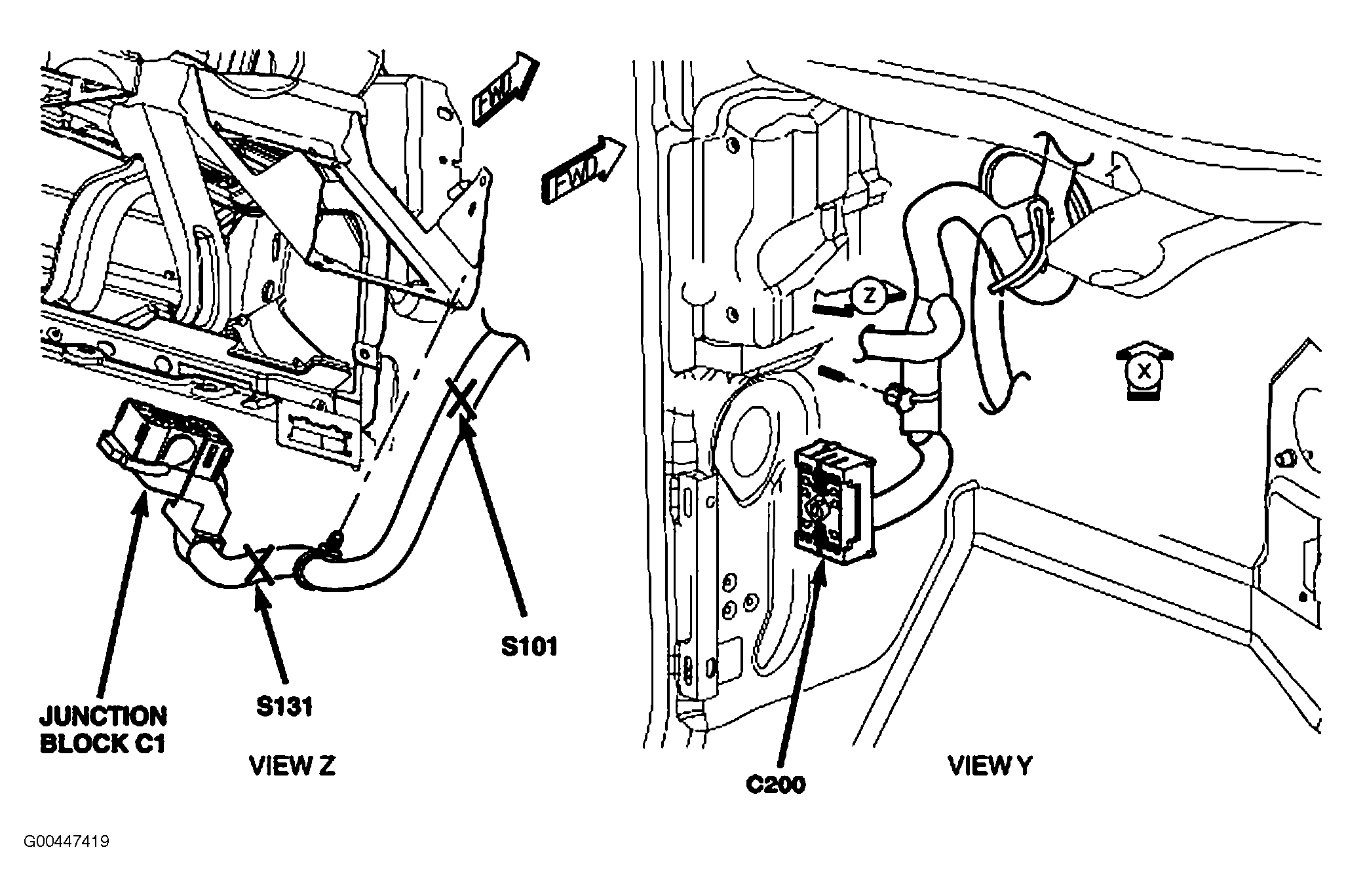

Fig 2: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

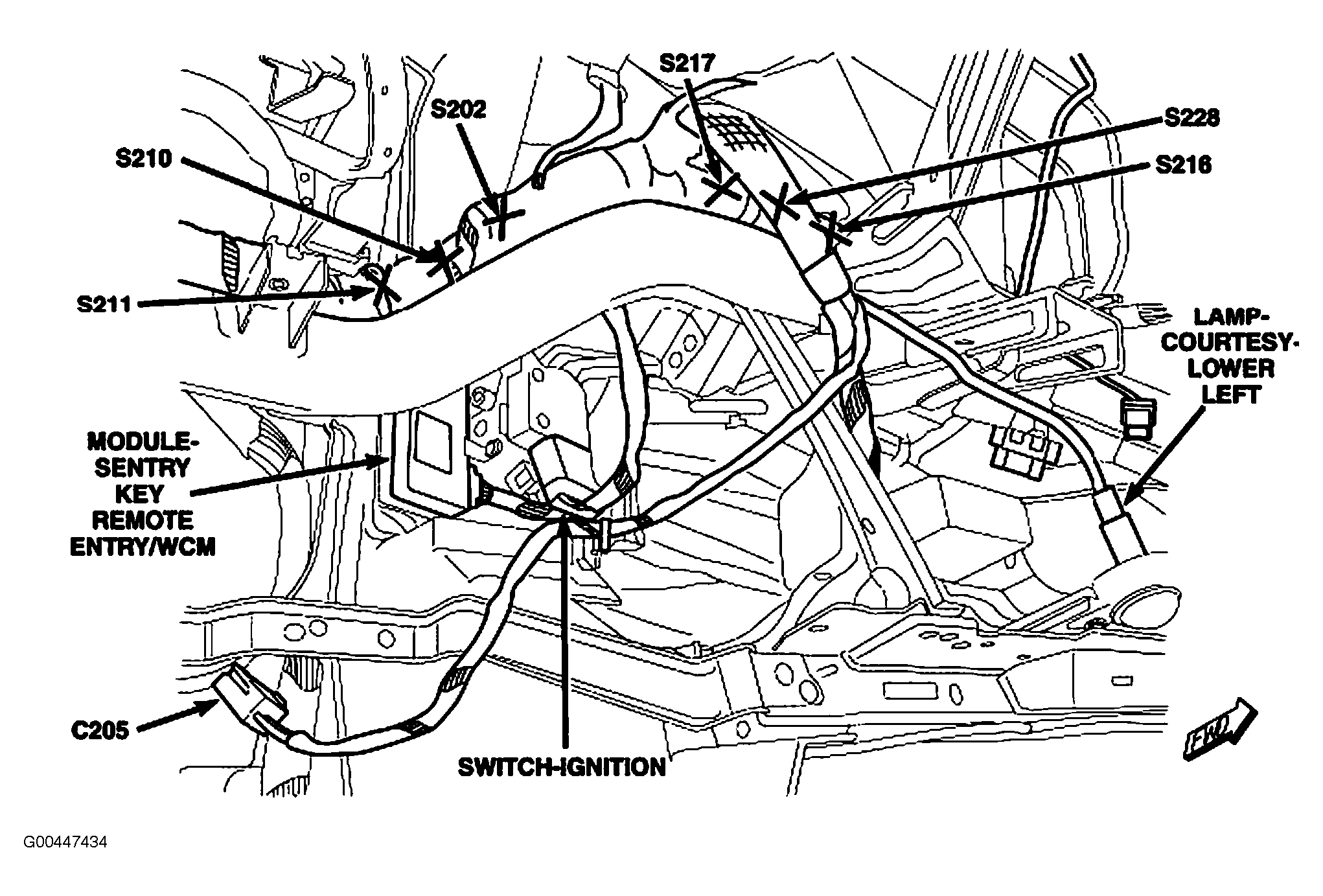

Fig 3: Lower Left Side Of Dash (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 4: Lower Left Side Of Dash (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

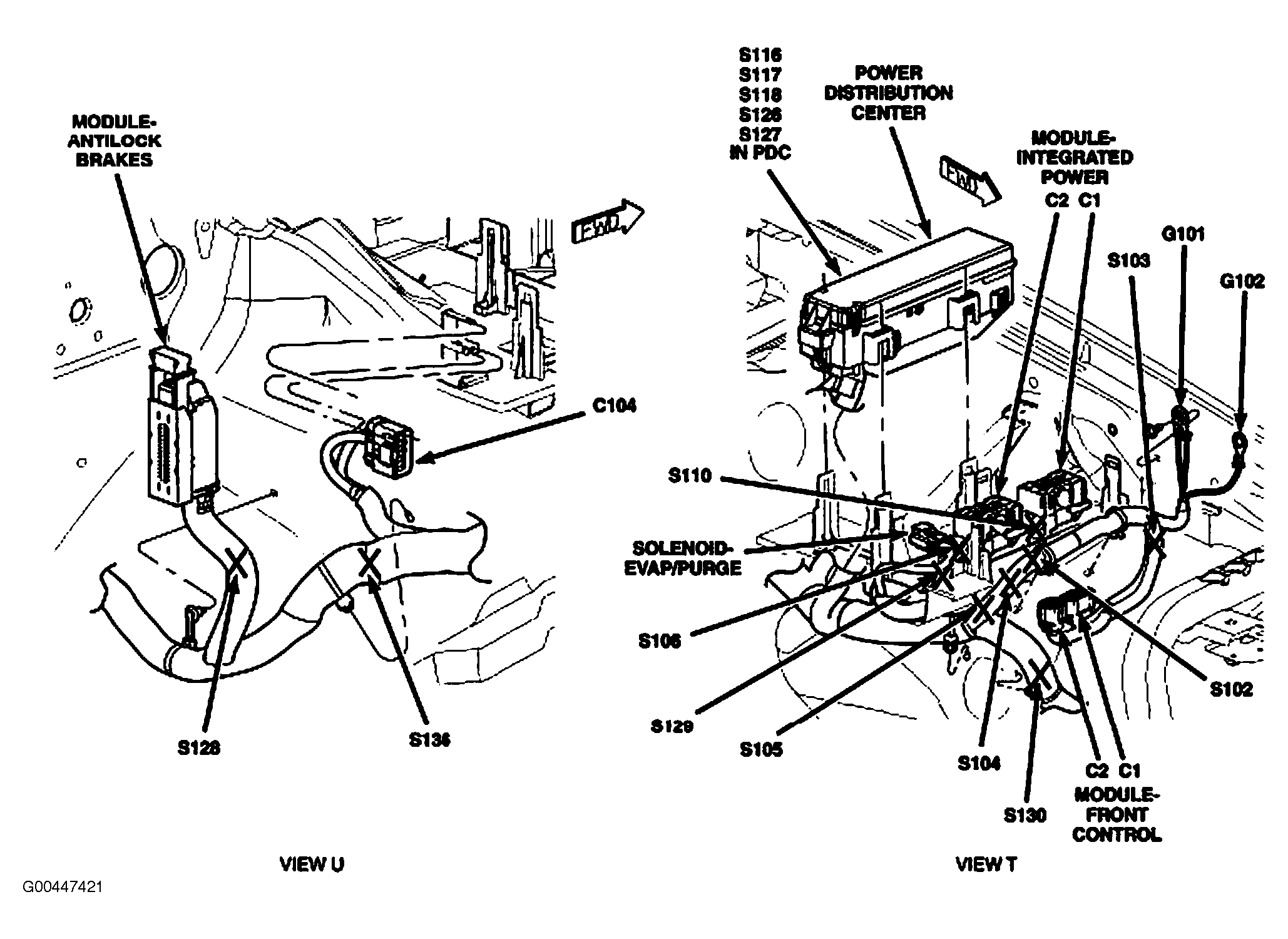

Fig 5: Left Rear Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 6: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

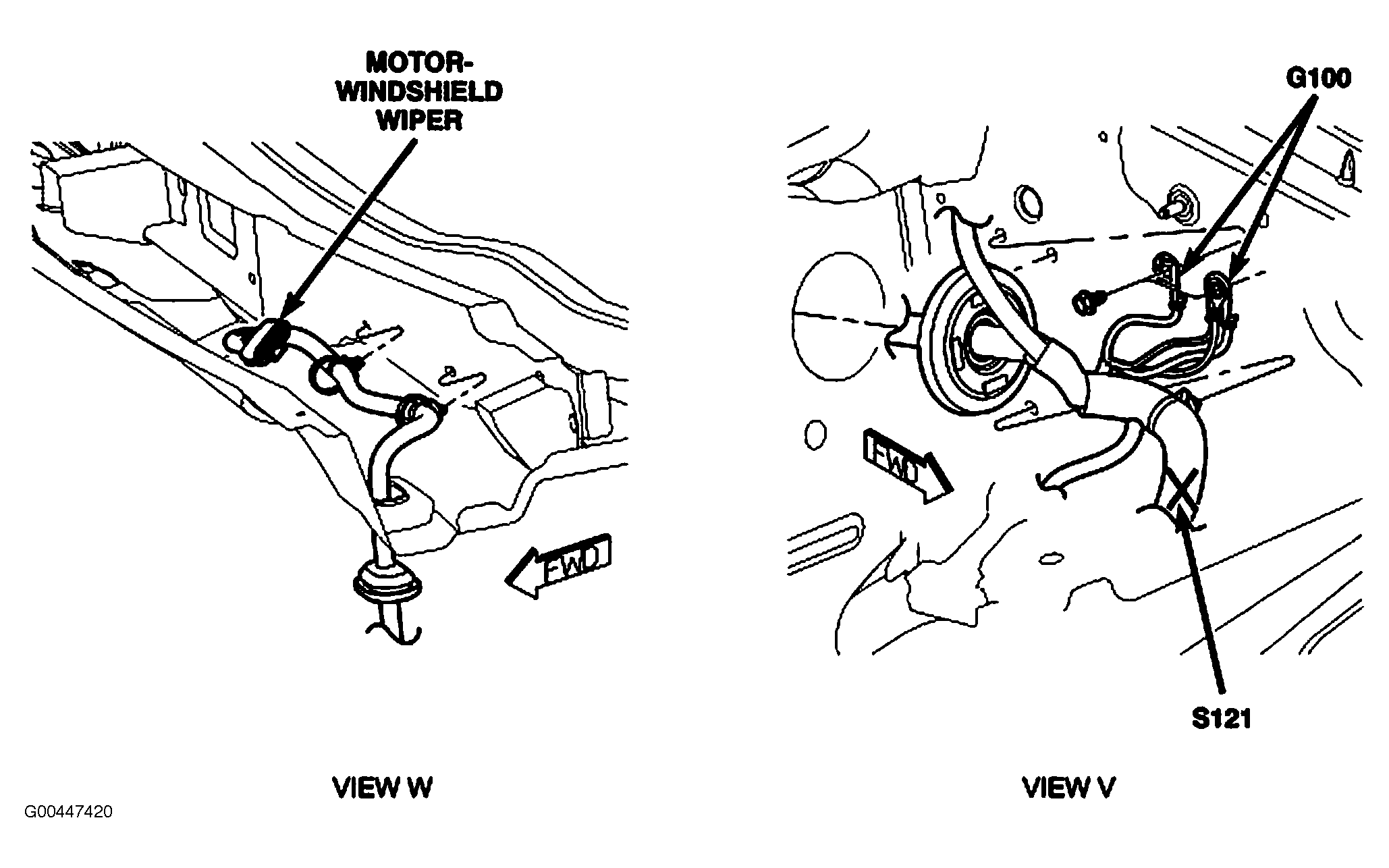

Fig 7: Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

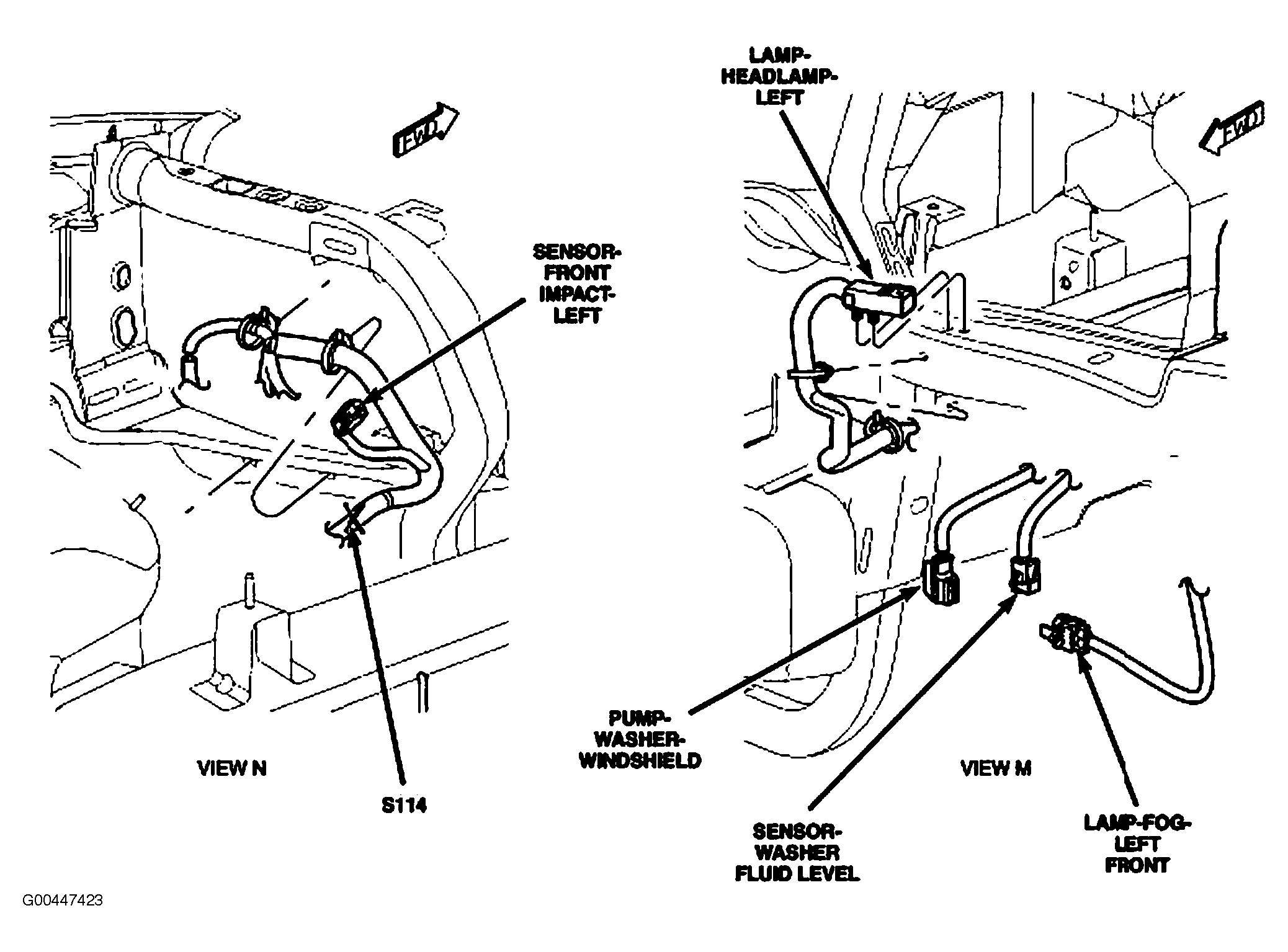

Fig 8: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

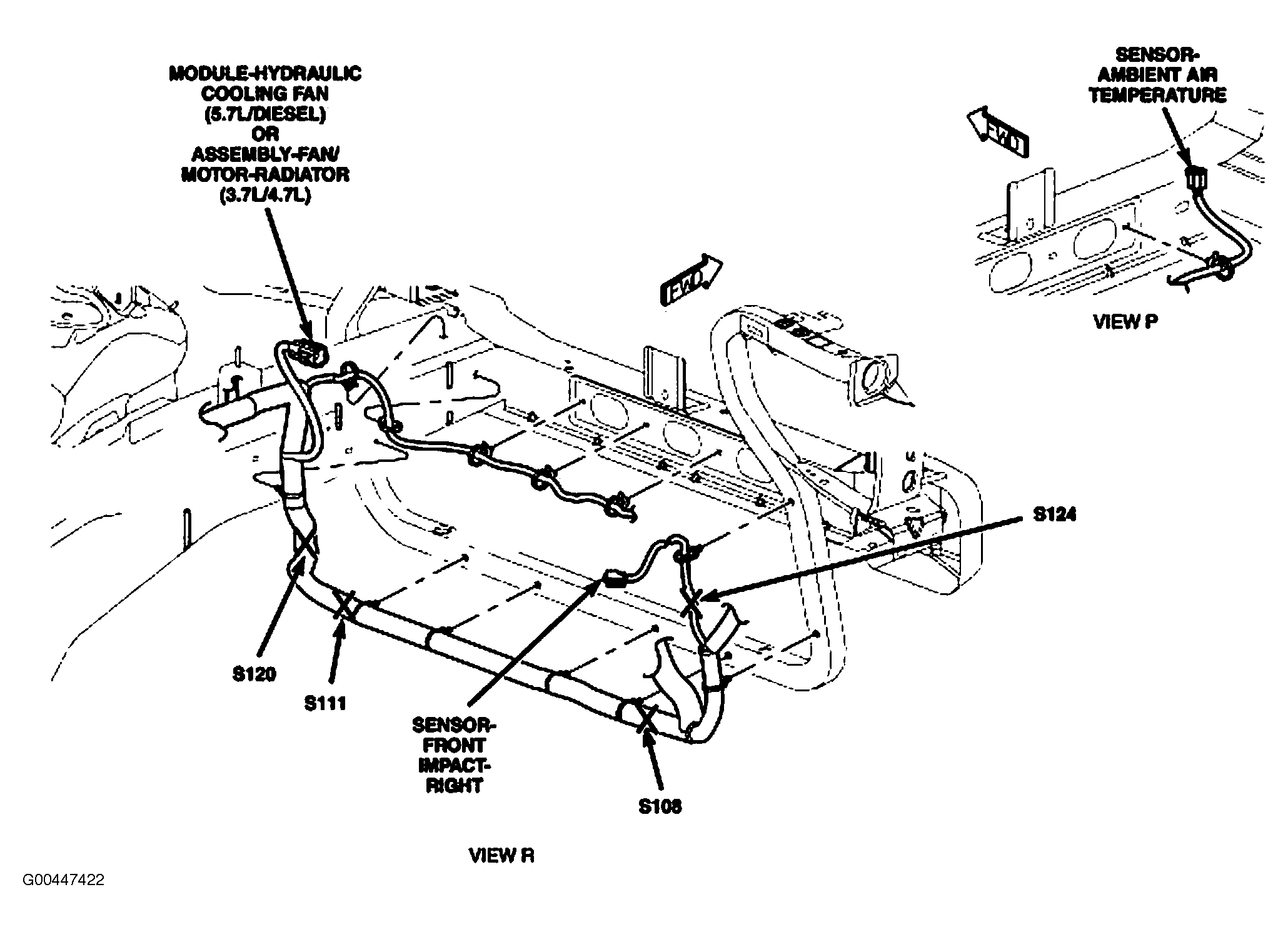

Fig 9: Right Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

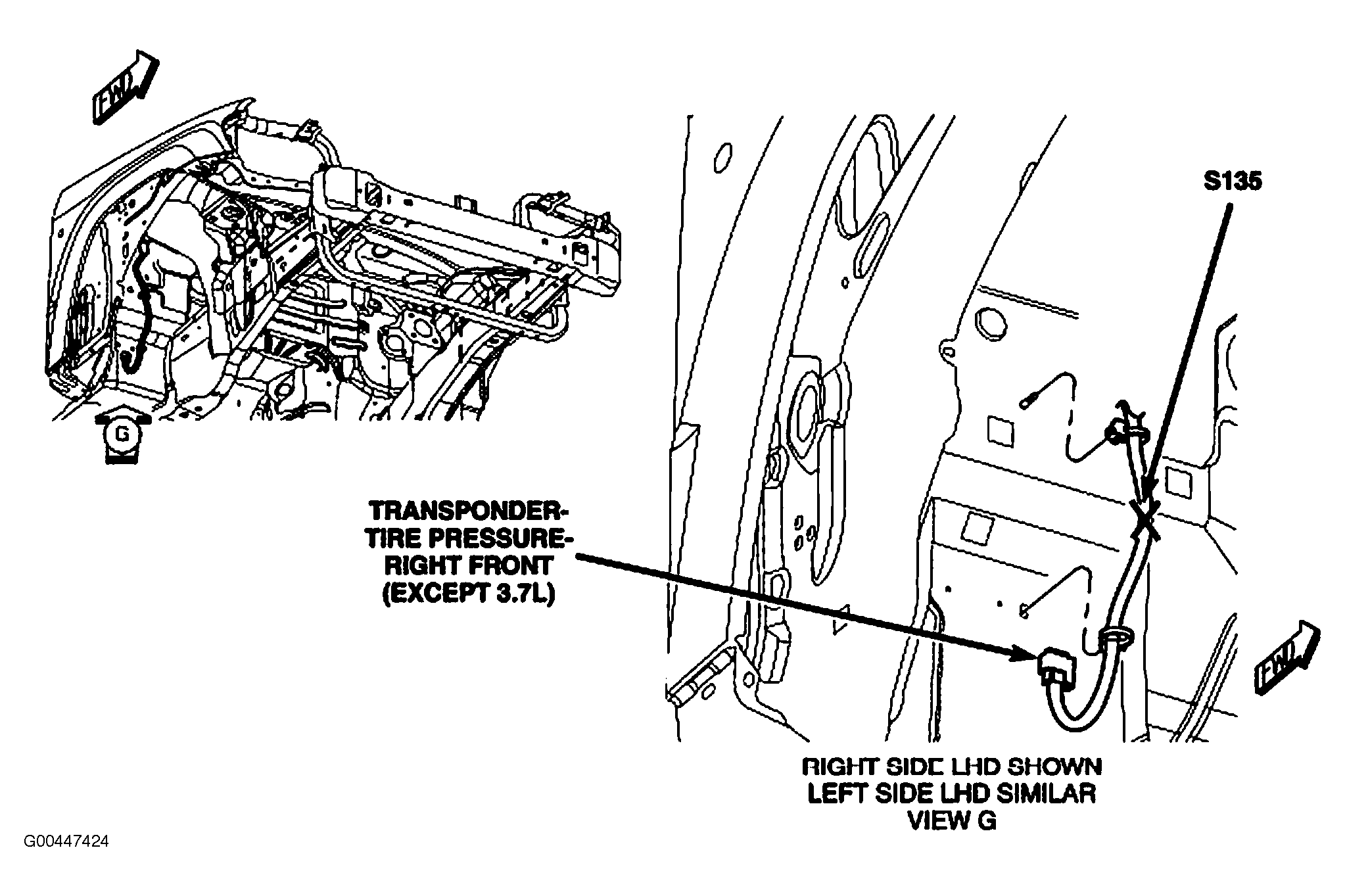

Fig 10: Right Front Wheelwell
Courtesy of DAIMLERCHRYSLER CORP.
Fig 11: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 12: Left Side Of Engine Compartment (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 13: Generator & Starter (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 14: Front Of Engine (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.

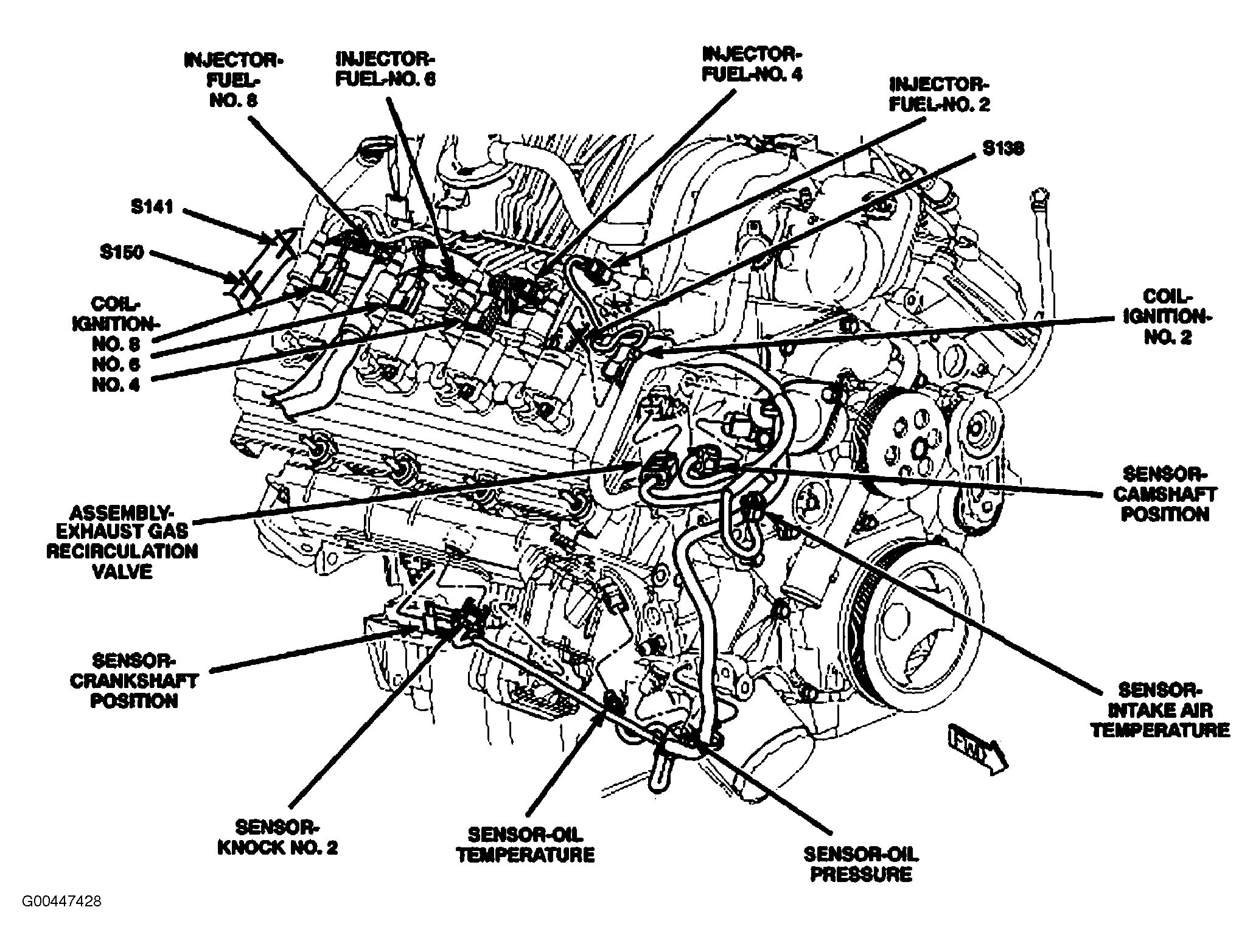

Fig 15: Right Side Of Engine (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.

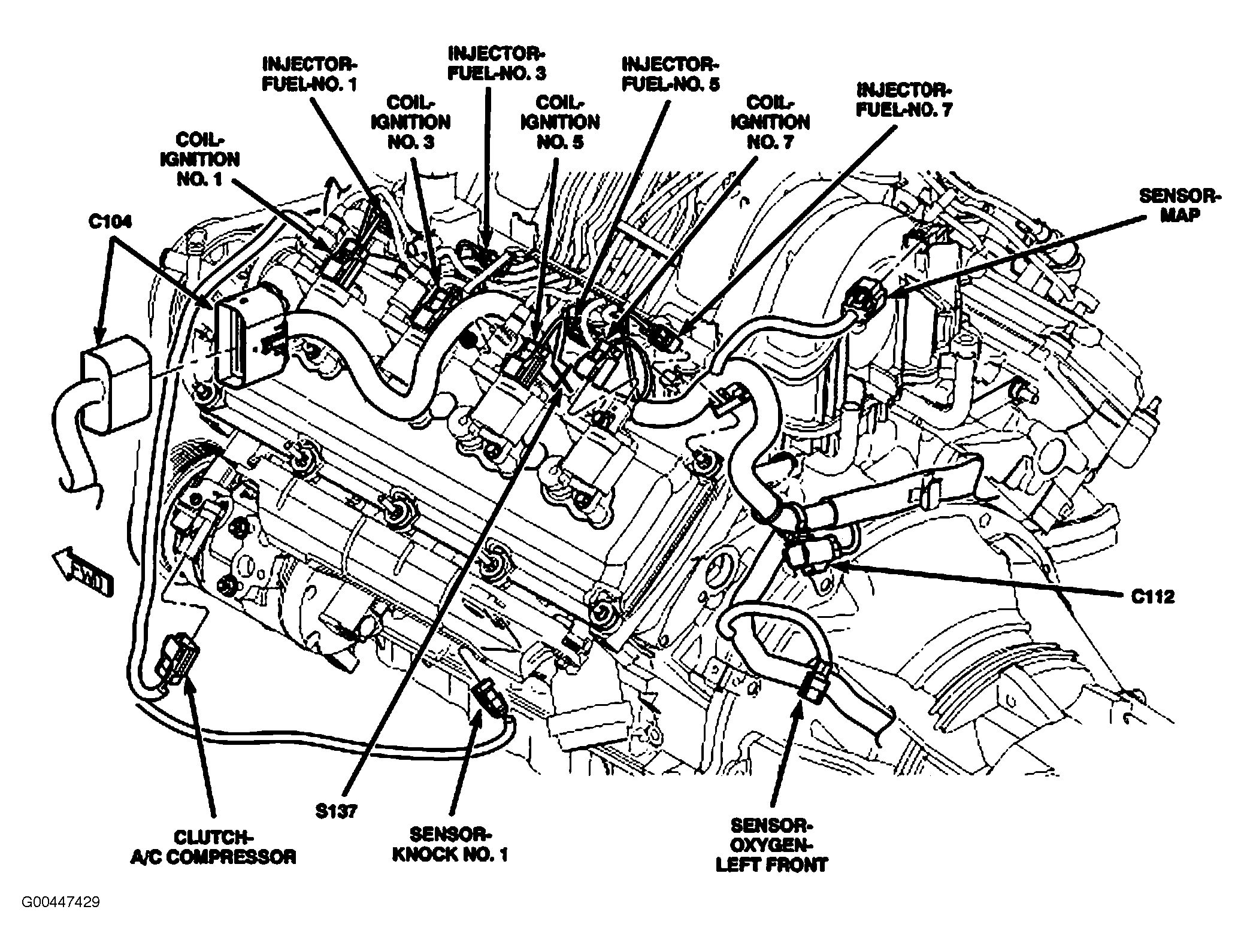

Fig 16: Left Side Of Engine (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 17: Right Side Of Engine (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 18: Engine/Transmission (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 19: Engine/Transmission (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 20: Right Side Of Engine/Transmission (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 21: Right Front Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 22: Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 23: Right Side Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

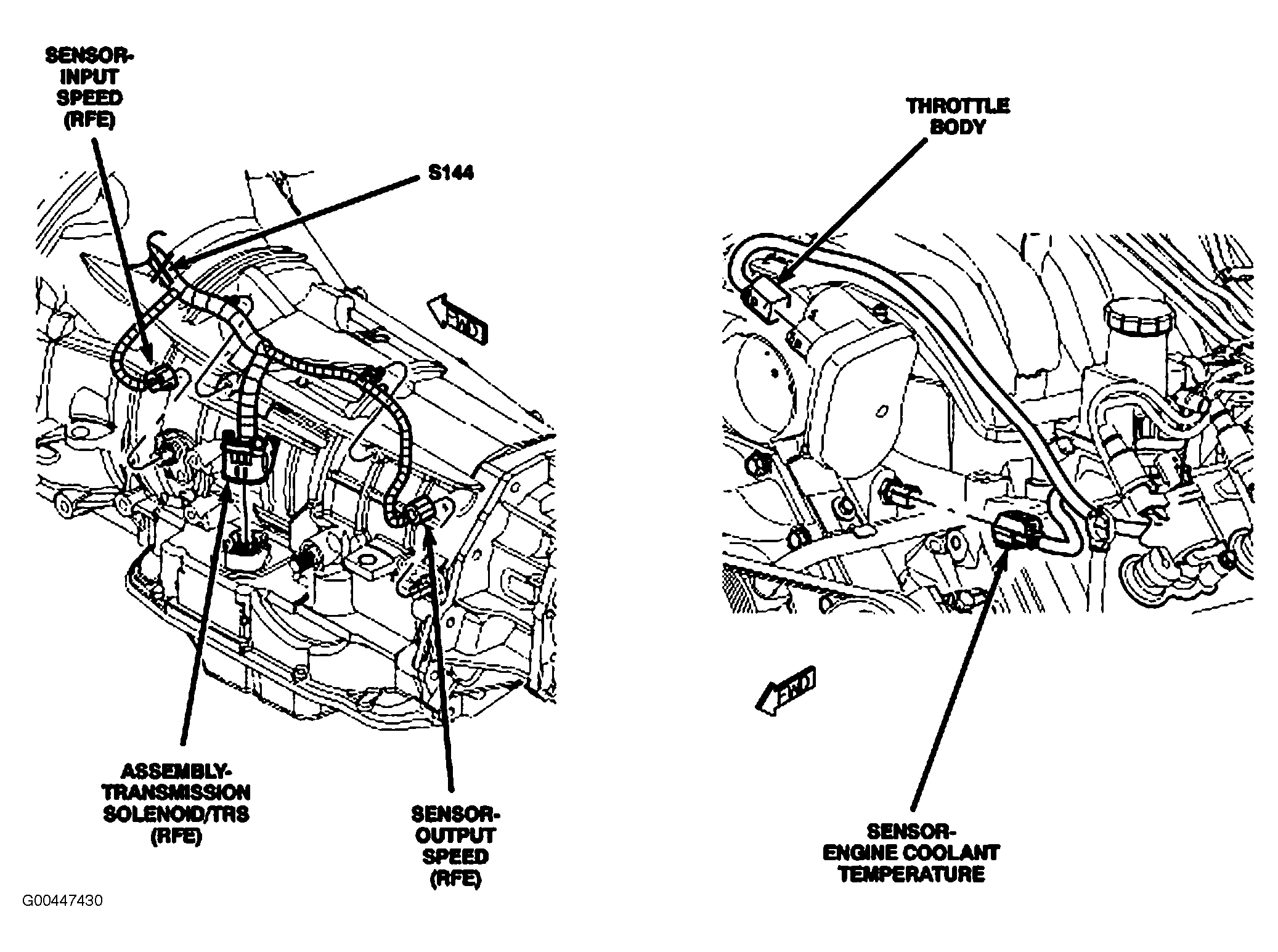

Fig 24: Engine/Transmission (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 25: Transmission (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 26: Left Side Of HVAC Unit
Courtesy of DAIMLERCHRYSLER CORP.
Fig 27: Right Side Of HVAC Unit
Courtesy of DAIMLERCHRYSLER CORP.
Fig 28: Lower Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 29: Left Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 30: Right Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 31: Steering Wheel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 32: "A" Pillar
Courtesy of DAIMLERCHRYSLER CORP.
Fig 33: Left Rear Of Headliner
Courtesy of DAIMLERCHRYSLER CORP.
Fig 34: Rear Of Headliner
Courtesy of DAIMLERCHRYSLER CORP.
Fig 35: Shift Assembly
Courtesy of DAIMLERCHRYSLER CORP.
Fig 36: Center Console
Courtesy of DAIMLERCHRYSLER CORP.
Fig 37: Left Front Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.

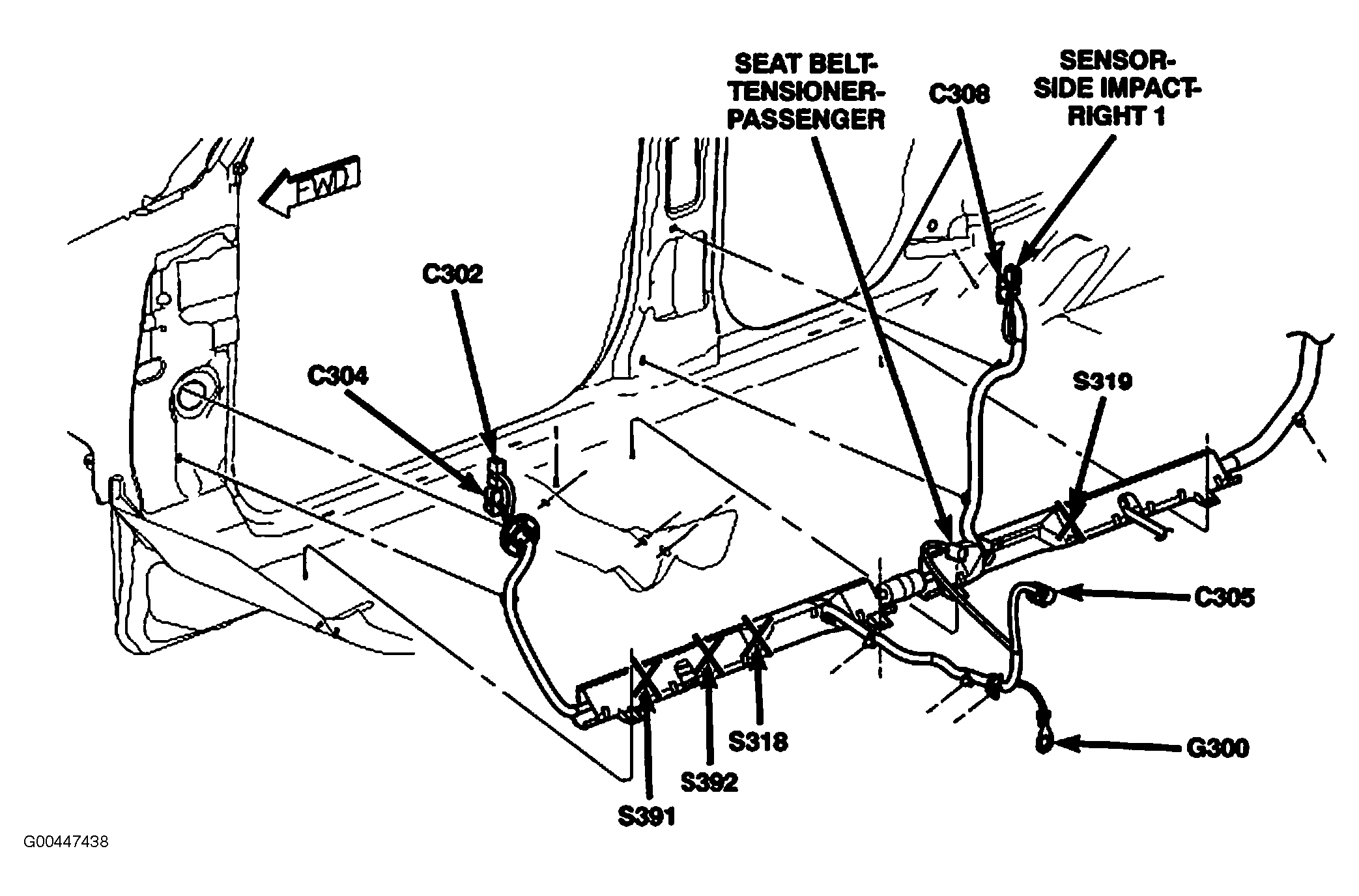

Fig 38: Right Side Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 39: Left Side Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 40: Left Rear Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 41: Right Rear Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 42: Driver Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 43: Passenger Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 44: Passenger Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 45: Driver Door
Courtesy of DAIMLERCHRYSLER CORP.

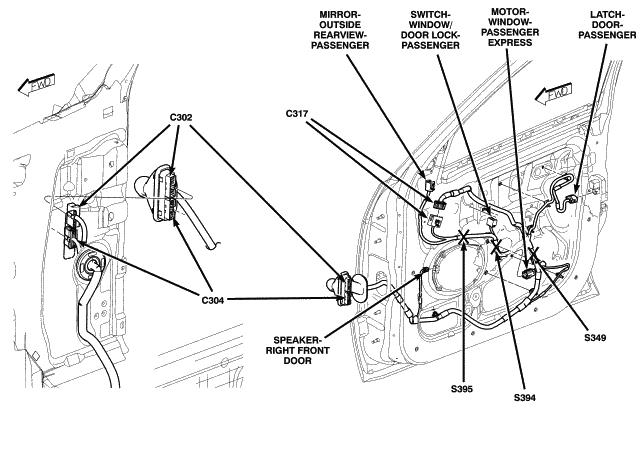

Fig 46: Passenger Door
Courtesy of DAIMLERCHRYSLER CORP.
Fig 47: Rear Door
Courtesy of DAIMLERCHRYSLER CORP.

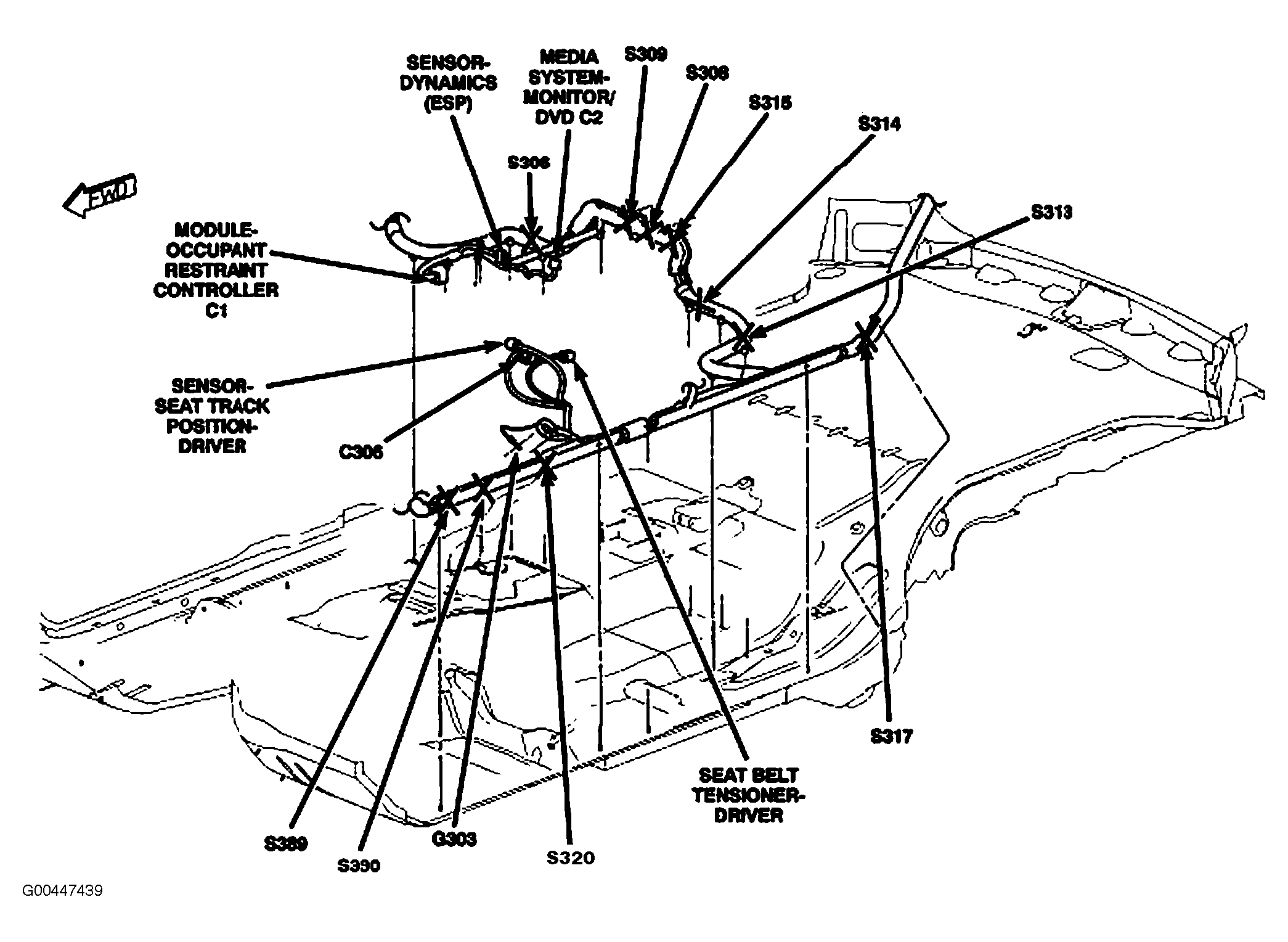

Fig 48: Center Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 49: Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 50: Rear Of Chassis
Courtesy of DAIMLERCHRYSLER CORP.
Fig 51: Left Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 52: Right Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 53: Center Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 54: Left Front Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 55: Liftgate
Courtesy of DAIMLERCHRYSLER CORP.
Fig 56: Rear Bumper
Courtesy of DAIMLERCHRYSLER CORP.

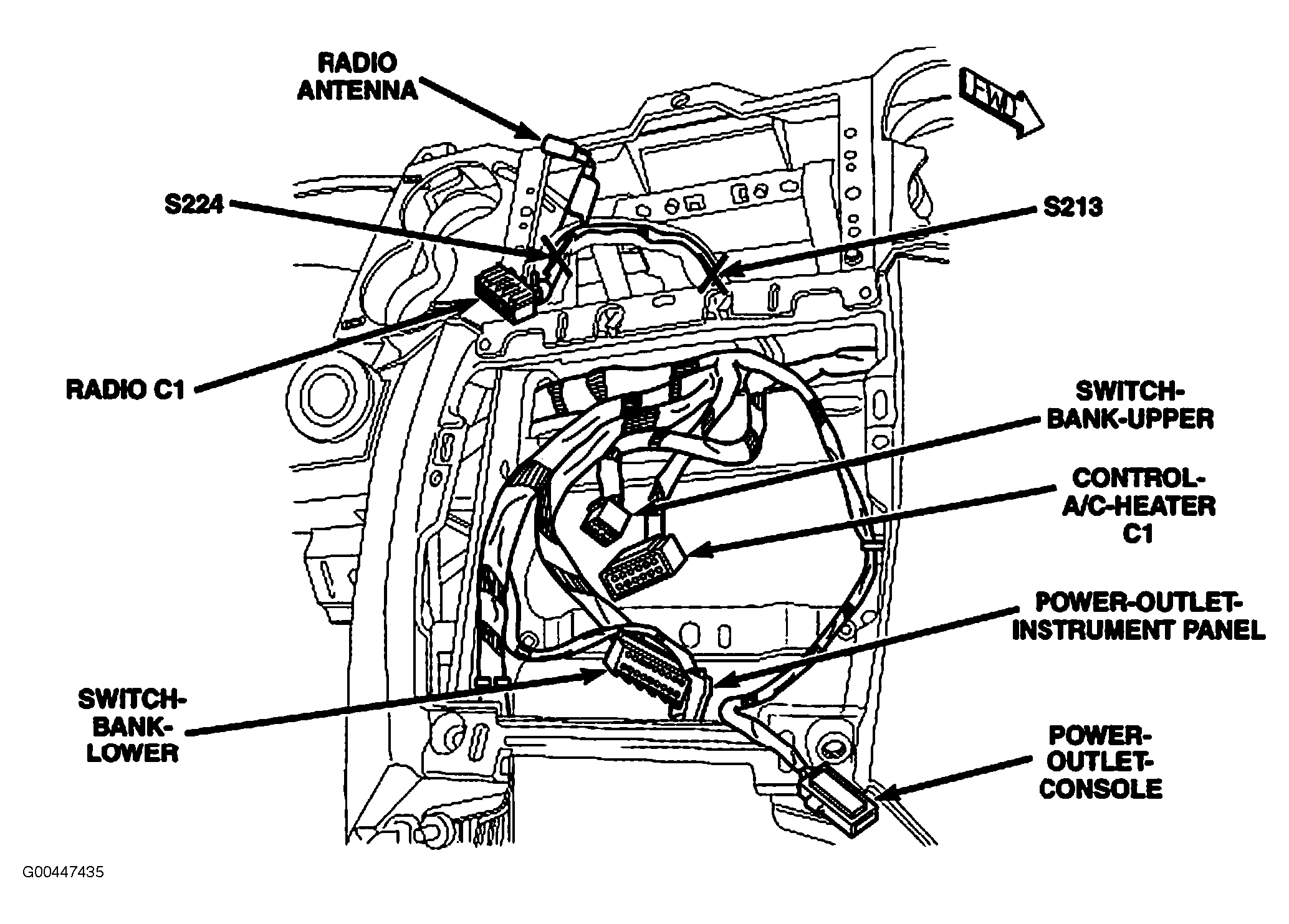

Fig 57: Behind Center Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

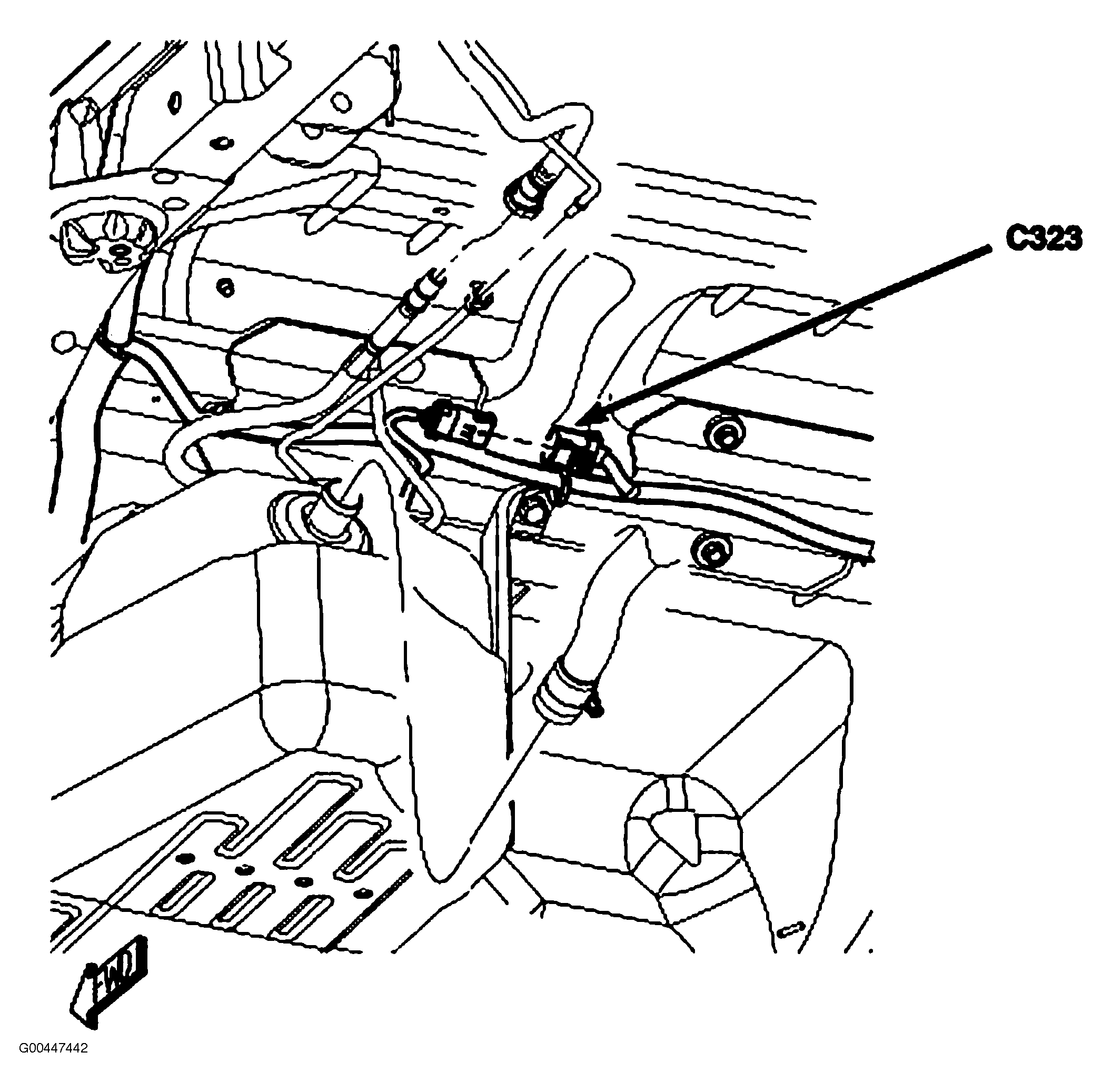

Fig 58: Rear Of Fuel Tank
Courtesy of DAIMLERCHRYSLER CORP.

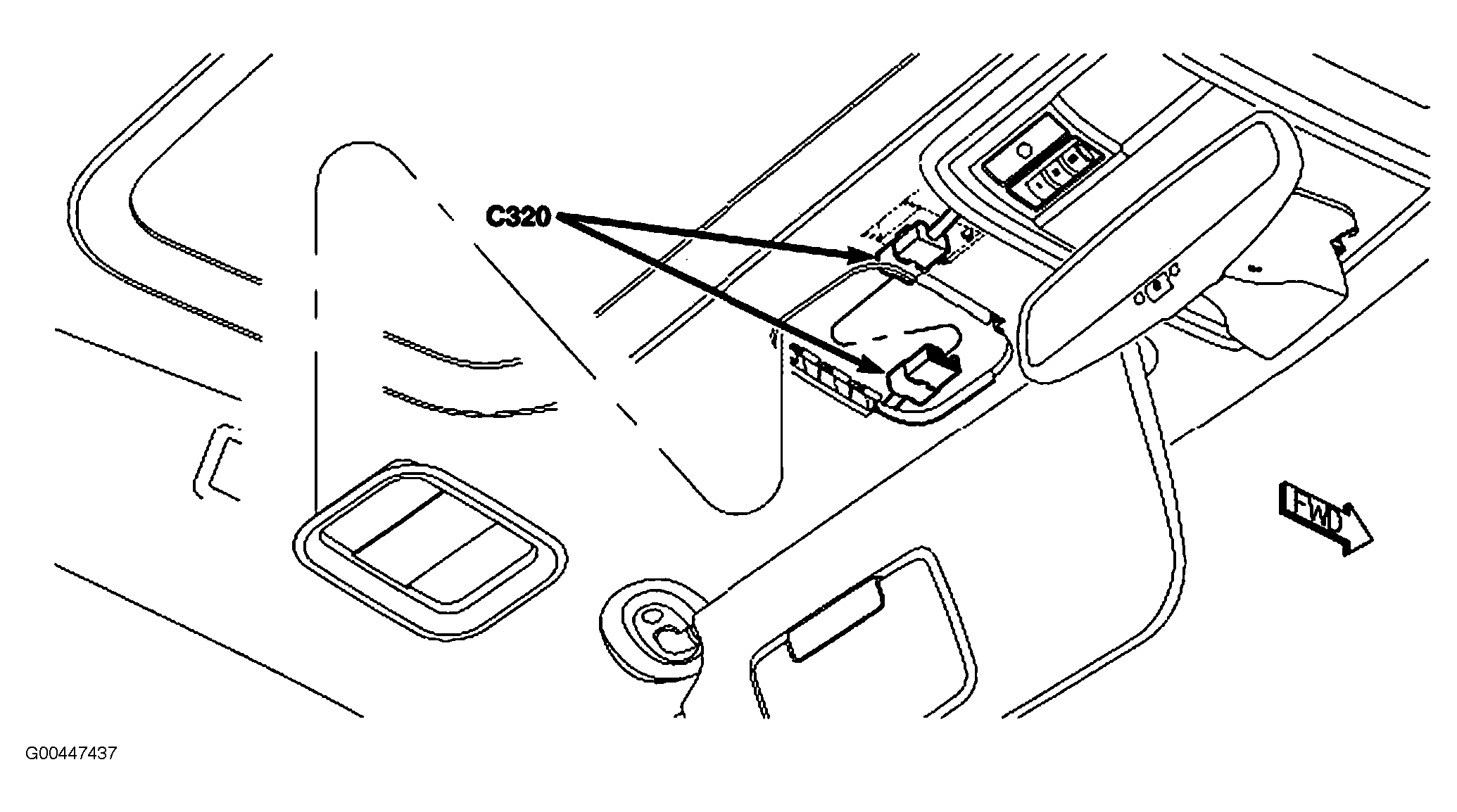

Fig 59: Front Of Headliner
Courtesy of DAIMLERCHRYSLER CORP.
Fig 60: Behind Left Center Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

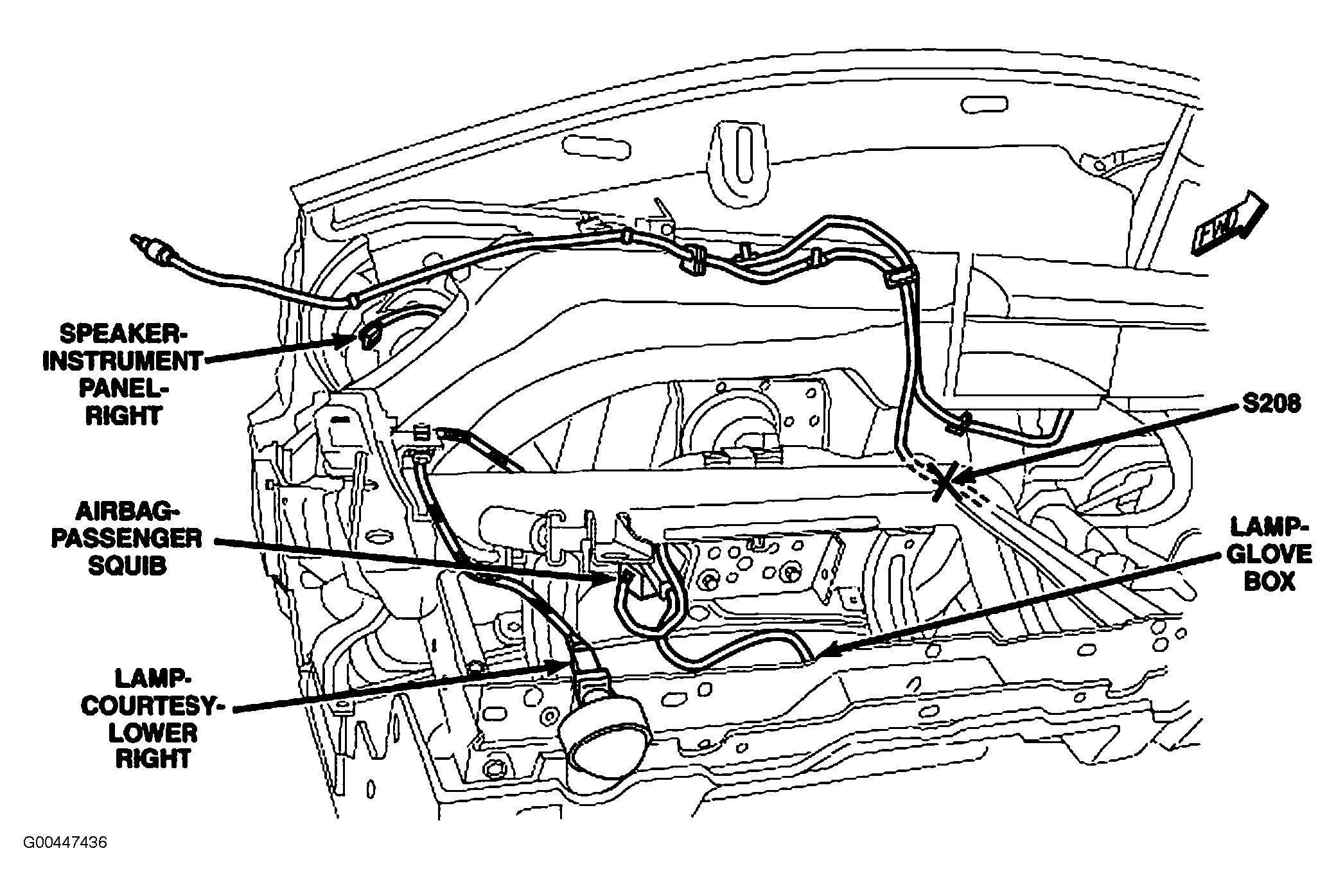

Fig 61: Behind Right Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

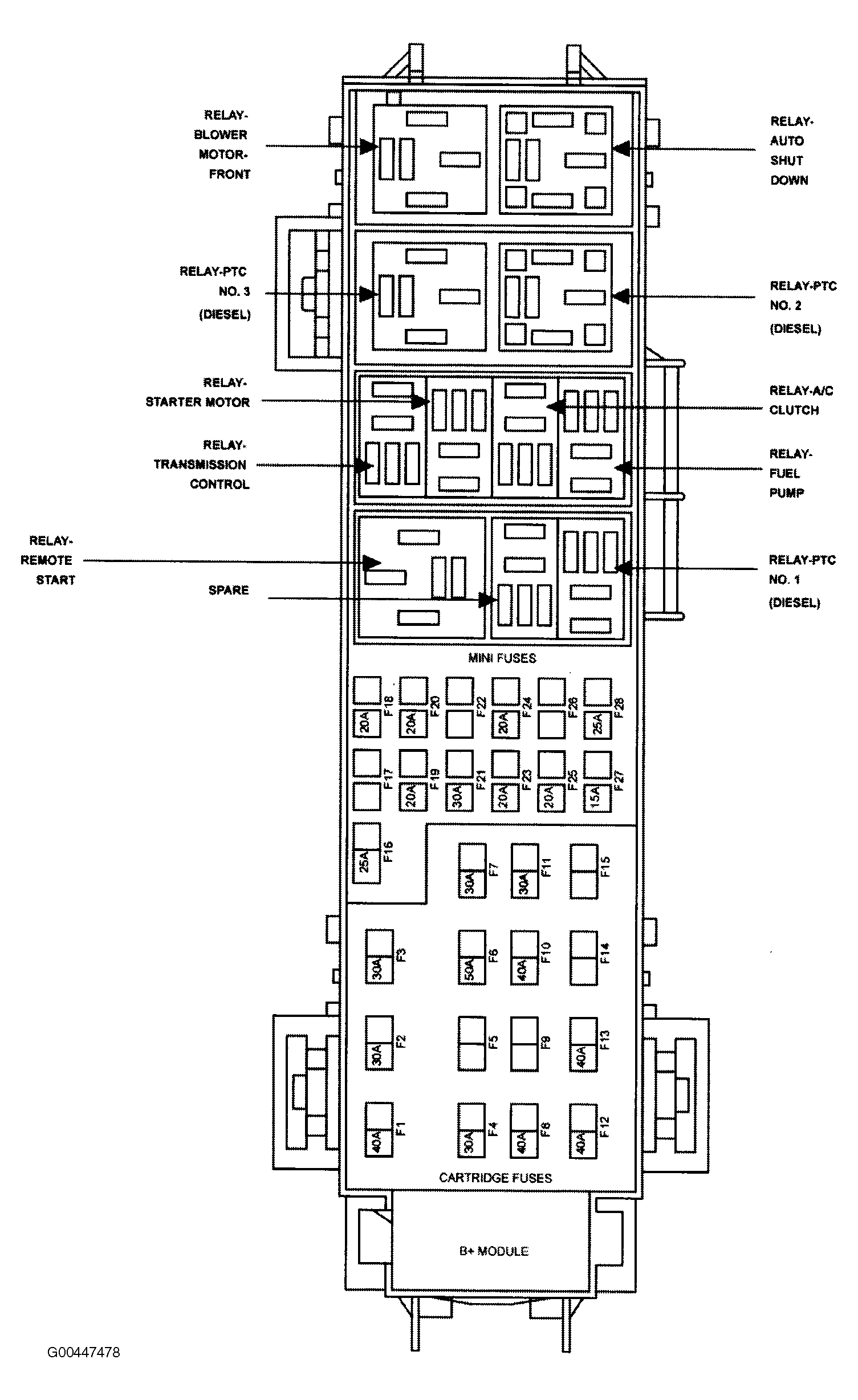

Fig 62: Power Distribution Center
Courtesy of DAIMLERCHRYSLER CORP.
Fig 63: Integrated Power Module
Courtesy of DAIMLERCHRYSLER CORP.
