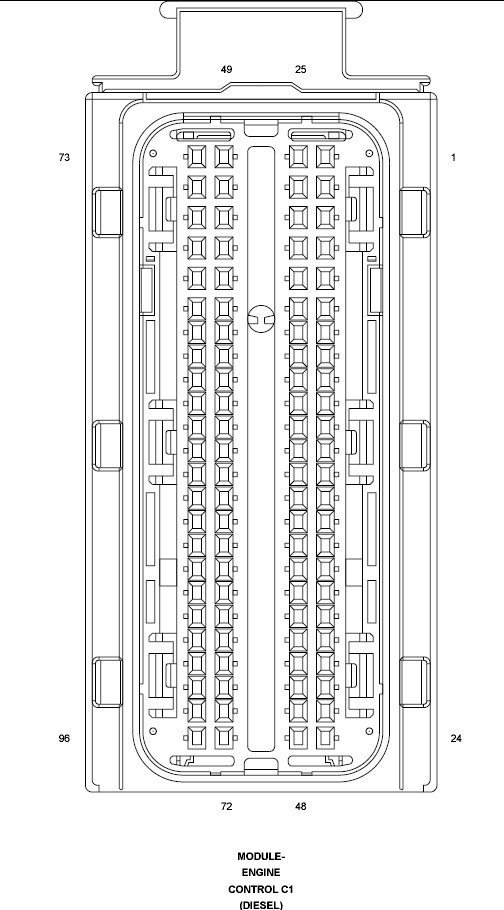

Engine Control Module (Diesel) Connector End View (C1)
MODULE-ENGINE CONTROL C1 - 96-WAY (DIESEL)
| CAV | CIRCUIT | FUNCTION |
| 1 | K613 16GY/BR | FUEL INJECTOR NO. 3 LOW-SIDE CONTROL |
| 2 | K612 16YL/BR | FUEL INJECTOR NO. 2 LOW-SIDE CONTROL |
| 3 | - | - |
| 4 | K369 16BR/OR | FUEL PRESSURE SOLENOID SUPPLY |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | K156 20BR/YL | FUEL TEMPERATURE SENSOR SIGNAL |
| 9 | - | - |
| 10 | - | - |
| 11 | T10 20DG/LG | TORQUE MANAGEMENT REQUEST SENSE (A/T) |
| 12 | - | - |
| 13 | - | - |
| 14 | K944 20BR/GY | CMP SENSOR GROUND |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | K611 16OR/BR | FUEL INJECTOR NO. 1 LOW-SIDE CONTROL |
| 26 | K614 16WT/BR | FUEL INJECTOR NO. 4 LOW-SIDE CONTROL |
| 27 | - | - |
| 28 | K366 16BR/LG | FUEL QUANTITY SOLENOID SUPPLY |
| 29 | - | - |
| 30 | V37 20VT | S/C SWITCH SIGNAL NO. 1 |
| 31 | G31 20VT/OR | AAT SIGNAL |
| 32 | K960 20BR/LB | INLET PRESSURE SENSOR GROUND |
| 33 | - | - |
| 34 | K21 20BR/WT | IAT SENSOR SIGNAL |
| 35 | - | - |
| 36 | K668 20BR | INLET PRESSURE SENSOR 5 VOLT SUPPLY |
| 37 | F856 20YL/PK | CMP SENSOR 5 VOLT SUPPLY |
| 38 | K44 20DB/GY | CMP SENSOR SIGNAL |
| 39 | - | - |
| 40 | - | - |
| 41 | - | - |
| 42 | - | - |
| 43 | - | - |
| 44 | - | - |
| 45 | K132 20DB/LB | CABIN HEATER RELAY CONTROL |
| 46 | - | - |
| 47 | - | - |
| 48 | - | - |
| 49 | K12 16BR/DB | FUEL INJECTOR NO. 2 HIGH-SIDE CONTROL |
| 50 | - | - |
| 51 | K14 16BR/TN | FUEL INJECTOR NO. 4 HIGH-SIDE CONTROL |
| 52 | K370 16BR | FUEL PRESSURE SOLENOID CONTROL |
| 53 | - | - |
| 54 | V38 20VT/OR | S/C SWITCH SIGNAL NO. 2 |
| 55 | - | - |
| 56 | - | - |
| 57 | K2 20VT/OR | ECT SENSOR SIGNAL |
| 58 | K68 20BR/LG | INLET PRESSURE SENSOR SIGNAL |
| 59 | K181 20BR/YL | FUEL PRESSURE SENSOR SIGNAL |
| 60 | K856 20BR/YL | INTAKE PRESSURE SENSOR 5 VOLT SUPPLY |
| 61 | K957 20BK/OR | MAF SENSOR GROUND |
| 62 | - | - |
| 63 | K37 20BR/OR | INTAKE PRESSURE SENSOR SIGNAL |
| 64 | K811 20BR/OR | MAF SENSOR 5 VOLT SUPPLY |
| 65 | K900 20DB/DG | SENSOR GROUND |
| 66 | - | - |
| 67 | - | - |
| 68 | K315 20BR/GY | EGR THROTTLE VALVE CONTROL |
| 69 | - | - |
| 70 | - | - |
| 71 | N112 20DB/OR | HIGH SPEED RAD FAN RELAY CONTROL |
| 72 | - | - |
| 73 | K13 16BR/LB | FUEL INJECTOR NO. 3 HIGH-SIDE CONTROL |
| 74 | K11 16BR/YL | FUEL INJECTOR NO. 1 HIGH-SIDE CONTROL |
| 75 | - | - |
| 76 | K646 16BR/YL | FUEL QUANTITY SOLENOID CONTROL |
| 77 | - | - |
| 78 | - | - |
| 79 | T26 20DG/OR | CLUTCH UPSTOP SWITCH SIGNAL |
| 80 | - | - |
| 81 | - | - |
| 82 | K77 20BR/WT | TRANSFER CASE POSITION SENSOR INPUT |
| 83 | K656 20GY/BR | SENSOR GROUND |
| 84 | K359 20YL/BR | FUEL PRESSURE SENSOR GROUND |
| 85 | K157 20BR/OR | MAF SENSOR SIGNAL |
| 86 | K350 20BR/YL | FUEL PRESSURE SENSOR 5 VOLT SUPPLY |
| 87 | K853 20DB/BR | CKP SIGNAL NO. 1 |
| 88 | K3 20BR/LB | CKP SIGNAL NO. 2 |
| 89 | - | - |
| 90 | K35 20DB/VT | EGR SOLENOID CONTROL |
| 91 | N201 20DB/LG | LOW SPEED RAD FAN RELAY CONTROL |
| 92 | N117 20DB/WT | VACUUM RESERVOIR SOLENOID CONTROL |
| 93 | X635 20BR/WT | BOOST PRESSURE SOLENOID CONTROL |
| 94 | - | - |
| 95 | - | - |
| 96 | - | - |
