Powertrain Control Module (Gas) Connector End View (C1)

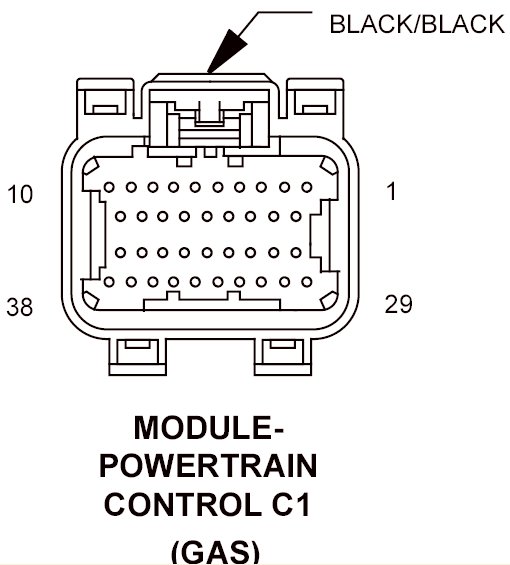

MODULE-POWERTRAIN CONTROL C1 - BLACK/BLACK 38-WAY (GAS)
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | Z903 16BK/LG | GROUND |
| 10 | A209 18RD | FUSED B(+) |
| 11 | F202 18PK/GY | FUSED RUN/START RELAY OUTPUT |
| 12 | F1 18PK/WT | IGNITION SWITCH OUTPUT (UNLOCK-RUN-START) |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | Z903 16BK/LG | GROUND |
| 19 | - | - |
| 20 | G6 18VT/GY | EOP SIGNAL |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | A804 16RD/GY | GEN SENSE |
| 25 | - | - |
| 26 | - | - |
| 27 | F856 18YL/PK | 5 VOLT SUPPLY |
| 28 | - | - |
| 29 | A209 18RD | FUSED B(+) |
| 30 | - | - |
| 31 | K141 18DB/YL | O2 1/2 SIGNAL |
| 32 | K904 18DB/DG | O2 RETURN (DOWN) |
| 33 | K243 18BR | O2 2/2 SIGNAL |
| 34 | D65 20WT/LG | CAN C BUS (+) |
| 35 | D64 20WT/LB | CAN C BUS (-) |
| 36 | - | - |
| 37 | - | - |
| 38 | F342 16BR/WT | FUSED ASD RELAY OUTPUT |
