| Air Intake Surge Tank-To-Intake Manifold Bolt/Nut |
11-14 (15-19) |
| Auto Tensioner Fixed Bolt |
15-20 (20-27) |
| Camshaft Sprocket Bolt |
66-81 (90-110) |
| Catalytic Converter-To-Center Exhaust Pipe Nuts |
22-30 (30-40) |
| Center Exhaust Pipe-To-Main Muffler Nuts |
22-30 (30-40) |
| Connecting Rod Bolts |
| Step 1 |
12-15 (16-20) |
| Step 2 |
Tighten An Additional 90-95 Degrees |
| Crankshaft Pulley Bolt |
133-140 (180-190) |
| Cylinder Head Bolts (Cold Engine) |
| Step 1 |
18 (25) |
| Step 2 |
Tighten An Additional 60-64 Degrees |
| Step 3 |
Tighten An Additional 45-49 Degrees |
| Drive Belt Pulley Bolt |
26-41 (35-55) |
| Drive Belt Tensioner Bolt |
15-20 (20-27) |
| Drive Plate & Adapter Plate Bolt |
54-57 (73-77) |
| Engine Coolant Inlet Fitting Attaching Bolts |
13-15 (17-20) |
| Engine Coolant Pump-To-Cylinder Block Nut |
11-16 (15-22) |
| Engine Coolant Temperature Sensor |
15-30 (20-40) |
| Engine Hanger Bracket-To-Engine Bolt |
15-20 (20-27) |
| Engine Mounting Bracket Bolts/Nuts |
44-59 (60-80) |
| Engine Mounting Insulator Bolt |
66-81 (90-110) |
| Exhaust Manifold-To-Cylinder Head Nuts |
18-22 (25-30) |
| Flywheel Bolt |
54-57 (73-77) |
| Front Exhaust Pipe-To-Catalytic Converter Bolts |
30-44 (40-60) |
| Front Exhaust Pipe-To-Exhaust Manifold Nuts |
22-30 (30-40) |
| Front Roll Stopper Bracket-To-Sub Frame Bolts |
44-59 (60-80) |
| Front Roll Stopper Bracket-To-Transaxle Bolts |
44-59 (60-80) |
| Front Roll Stopper Insulator Bolt & Nut |
37-48 (50-65) |
| Generator Mount Bolt (Generator Mount Bracket Side) |
15-22 (20-30) |
| Generator Mount Bracket-To-Engine Bolt |
15-22 (20-30) |
| Generator Mount Nut (Engine Front Case Side) |
15-22 (20-30) |
| Intake Manifold-To-Cylinder Head Nuts |
15 (20) |
| Main Bearing Cap Bolts |
| M8 |
| Step 1 |
10-14 (13-19) |
| Step 2 |
Tighten An Additional 90-95 Degrees |
| M10 |
| Step 1 |
20-24 (27-33) |
| Step 2 |
Tighten An Additional 90-95 Degrees |
| Oil Filter |
13-18 (17-25) |
| Oil Pan Drain Plug |
26-33 (35-45) |
| Oil Relief Valve Plug |
30-37 (40-50) |
| Oil Screen Bolt |
11-16 (15-22) |
| Oxygen Sensor-To-Exhaust Manifold |
30-37 (40-50) |
| Power Steering Oil Pump Bracket-To-Front Cylinder Head Assembly Bolt |
13-19 (17-26) |
| Power Steering Oil Pump-To-Bracket Bolt |
13-19 (17-26) |
| Rear Roll Stopper Bracket-To-Sub Frame Bolts |
37-48 (50-65) |
| Rear Roll Stopper Bracket-To-Transaxle Bolts |
37-48 (50-65) |
| Rear Roll Stopper Insulator Bolt/Nut |
37-48 (50-65) |
| Starter-To-Engine |
| Bolt |
20-25 (27-34) |
| Nut |
15-22 (20-30) |
| Surge Tank Stay Bolt |
11-15 (15-20) |
| Throttle Body-To-Surge Tank Bolts |
11-15 (15-20) |
| Timing Belt Idler Pulley Bolt |
37-44 (50-60) |
| Timing Belt Tensioner Arm Fixed Bolt |
26-41 (35-55) |
| Timing Belt Tensioner Bolt |
15-20 (20-27) |
| Timing Belt Tensioner Pulley Bolt |
32-41 (43-55) |
| Transaxle Mounting Bracket Bolts |
44-59 (60-80) |
| Transaxle Mounting Insulator Bolt |
66-81 (90-110) |
| Transaxle Mounting Sub Bracket Nut |
44-59 (60-80) |

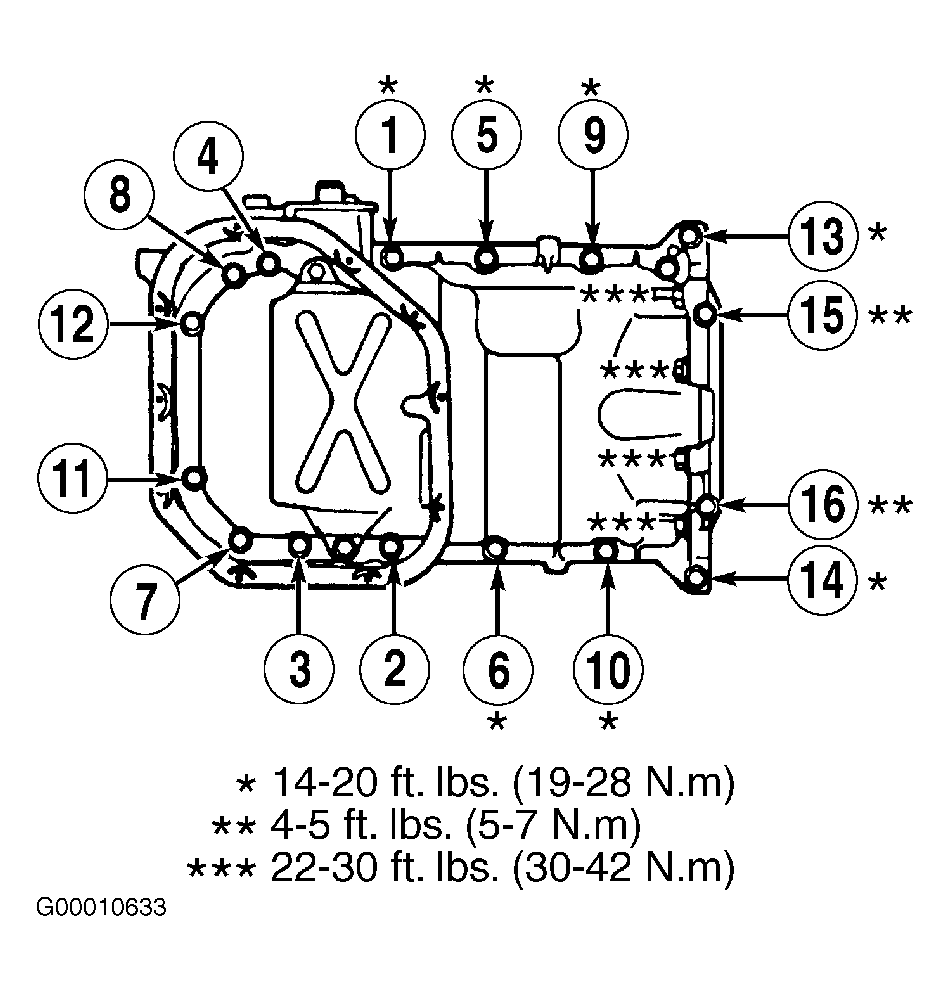

| Upper Oil Pan Bolts |
| 8 x 22 mm |
14-21 (19-28) |
| 10 x 38 mm |
22-31 (30-42) |
| Water Outlet Fitting Bolt |
13-15 (17-20) |
| INCH Lbs. (N.m) |
| Air Cleaner Body Installation Bolt |
71-106 (8-12) |
| Air Cleaner Mounting Bolts |
71-106 (8-12) |
| Crankshaft Position Sensor Wheel Screw |
44-53 (5-6) |
| Cylinder Head Cover Bolts |
| Step 1 |
|
| Step 2 |
44-53 (5-6) |
| Delivery Pipe Installation Bolts |
89-133 (10-15) |
| Distributor Adapter Assembly-To-Engine Bolt |
106-133 (12-15) |
| Exhaust Manifold Heat Protector-To-Exhaust Manifold Bolts |
106-133 (12-15) |
| Fuel Hose Clamp-To-Rear Cylinder Head Assembly Bolt |
106-133 (12-15) |
| Lower Oil Pan Bolt |
89-106 (10-12) |
| Main Muffler Hanger Support Bracket Bolts |
89-133 (10-15) |
| Oil Level Gauge Guide-To-Engine Bolt |
106-133 (12-15) |
| Oil Pressure Switch |
71-106 (8-12) |
| Oil Pump Case Bolts |
106-133 (12-15) |
| Oil Pump Cover Screw |
71-106 (8-12) |
| Oil Seal Case Bolt |
89-106 (10-12) |
| Rear Plate Bolt |
71-89 (8-10) |
| Timing Belt Cover Bolt |
89-106 (10-12) |
| Transaxle Mounting Plate Bolt |
89-106 (10-12) |
| Upper Oil Pan Bolts |
44-62 (5-7) |
