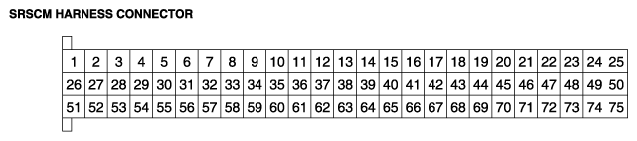

SRSCM Connector Terminal
PIN FUNCTION CHART
| Pin | Function | Pin | Function |
|---|---|---|---|
| 1 | - | 50 | - |
| 2-25 | Shorting Bar | 51 | Chassis Ground |
| 26 | Battery Supply (Vbatt) | 52 | - |
| 27 | Curtain Airbag [Driver] Low | 53 | - |
| 28 | Curtain Airbag [Driver] High | 54 | - |
| 29 | Curtain Airbag [Passenger] High | 55 | - |
| 30 | Curtain Airbag [Passenger] Low | 56 | - |
| 31 | Side Airbag [Front-Driver] Low | 57 | - |
| 32 | Side Airbag [Front-Driver] High | 58 | - |
| 33 | Side Airbag [Front-Passenger] High | 59 | - |
| 34 | Side Airbag [Front-Passenger] Low | 60 | - |
| 35 | Driver Airbag Low | 61 | Side Impact Sensor [Passenger] Low |
| 36 | Driver Airbag High | 62 | Side Impact Sensor [Passenger] High |
| 37 | Passenger Airbag High | 63 | Side Impact Sensor [Driver] Low |
| 38 | Passenger Airbag Low | 64 | Side Impact Sensor [Driver] High |
| 39 | Seat Belt Pretensioner [Front-Driver] Low | 65 | - |
| 40 | Seat Belt Pretensioner [Front-Driver] High | 66 | - |
| 41 | Seat Belt Pretensioner [Front-Passenger] High | 67 | - |
| 42 | Seat Belt Pretensioner [Front-Passenger] Low | 68 | Crash Output (To BCM) |
| 43 | Airbag Warning Lamp | 69 | - |
| 44 | Chassis Ground | 70 | - |
| 45 | - | 71 | - |
| 46 | - | 72 | - |
| 47 | - | 73 | - |
| 48 | - | 74 | - |
| 49 | - | 75 | Diagnosis Line (K-Line) |
