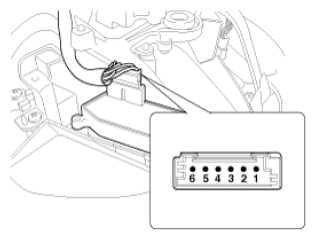

- Check the audio remote control switch (A) for resistance between connector terminals in each switch position.
[LH-Audio]
Courtesy of KIA MOTORS AMERICA, INC.
[LH-Mute]
CONNECTOR TERMINAL RESISTANCE [AUDIO]
| Switch | Connector terminal | Resistance (±5%) |
|---|---|---|
| Volume down | 2-7 | 6.81 kΩ |
| Volume up | 2-7 | 4.61 kΩ |
| Mode | 2-7 | 2.11 kΩ |
| Seek up | 2-7 | 1.11 kΩ |
| Seek down | 2-7 | 430 Ω |
CONNECTOR TERMINAL RESISTANCE [BLUETOOTH + VOICE]
| Switch | Connector terminal | Resistance (±5%) |
|---|---|---|
| Bluetooth off | 2-5 | 12.1 kΩ |
| Bluetooth on | 2-5 | 34.1 kΩ |
| Voice | 2-5 | 3.9 kΩ |
CONNECTOR TERMINAL RESISTANCE [MUTE + TRIP + RESET]
| Switch | Connector terminal | Resistance (±5%) |
|---|---|---|
| Mute | 3-4 | 0 Ω |
| Trip (General option) | 2-5 | 2.55 kΩ |
| Reset (General option) | 2-5 | 5.55 kΩ |
| Trip (Cruise option) | 2-5 | 1.1 kΩ |
| Reset (Cruise option) | 2-5 | 4.1 kΩ |
