Components And Components Location: Components

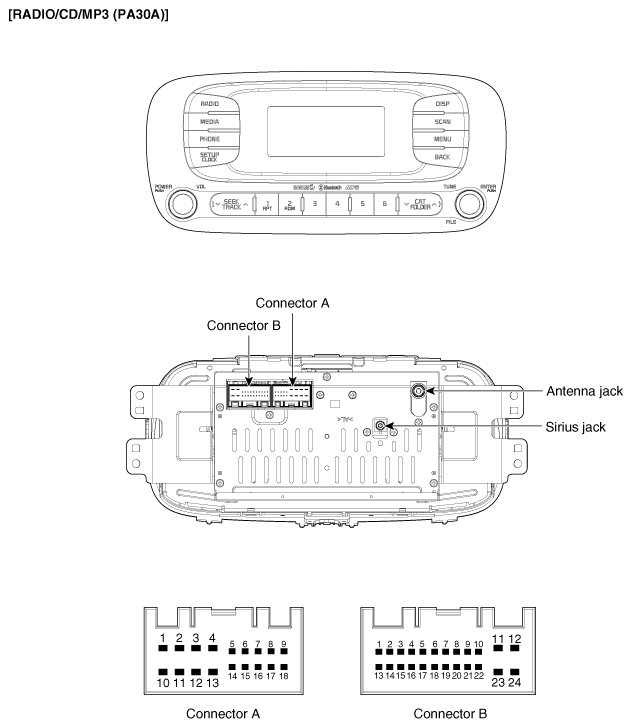

Connector Pin Information
| No. | Connector A | Connector B |
|---|---|---|
| 1 | Rear left speaker (+) | - |
| 2 | Front left speaker (+) | - |
| 3 | Front right speaker (+) | - |
| 4 | Rear right speaker (+) | Steering remocon |
| 5 | - | - |
| 6 | - | USB D (+) |
| 7 | - | USB/iPod VDD |
| 8 | Illumination (+) | AUX R input |
| 9 | Detent | AUX ground |
| 10 | Rear left speaker (-) | Mic (+) (Bluetooth) |
| 11 | Front left speaker (-) | ACC |
| 12 | Front right speaker (-) | Battery (+) |
| 13 | Rear right speaker (-) | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | Vehicle speed |
| 17 | Illumination (-) | Remote control ground |
| 18 | Remote antenna | USB D (-) |
| 19 | USB/iPod ground | |
| 20 | AUX detect | |
| 21 | AUX L input | |
| 22 | Mic (-) (Bluetooth) | |
| 23 | - | |
| 24 | Power ground |

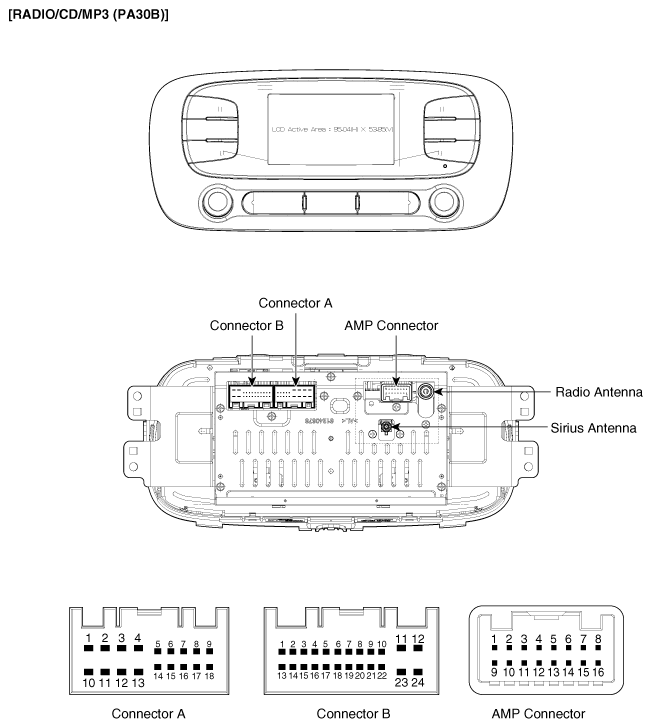

| No. | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | Speaker RL (+) | CAN HIGH | - |
| 2 | Speaker FL (+) | - | - |
| 3 | Speaker FR (+) | - | Camera GND |
| 4 | Speaker RR (+) | Steering Remote | Camera VIN |
| 5 | - | - | - |
| 6 | - | USB D (+) | - |
| 7 | - | USB/iPOD VDD | - |
| 8 | Illumination (+) | AUX Input R | - |
| 9 | - | AUX GND | - |
| 10 | Speaker RL (-) | MIC (+) | Camera Battery (+) |
| 11 | Speaker FL (-) | ACC | P GND |
| 12 | Speaker FR (-) | Battery (+) | R Position |
| 13 | Speaker RR (-) | CAN LOW | - |
| 14 | - | - | - |
| 15 | - | Auto Light | - |
| 16 | - | Vehicle Speed | - |
| 17 | Illumination (-) | Remote GND | |
| 18 | Remote Antenna | USB D (-) | |
| 19 | USB/iPOD GND | ||
| 20 | AUX Detect | ||
| 21 | AUX Input L | ||
| 22 | MIC (-) | ||
| 23 | - | ||
| 24 | Power GND |
| Radio Antenna | No | Description | No | Description |
|---|---|---|---|---|
| 1 | Signal | 2 | Ground |
| Sirius Antenna | No | Description | No | Description |
|---|---|---|---|---|
| 1 | Signal | 2 | Ground |

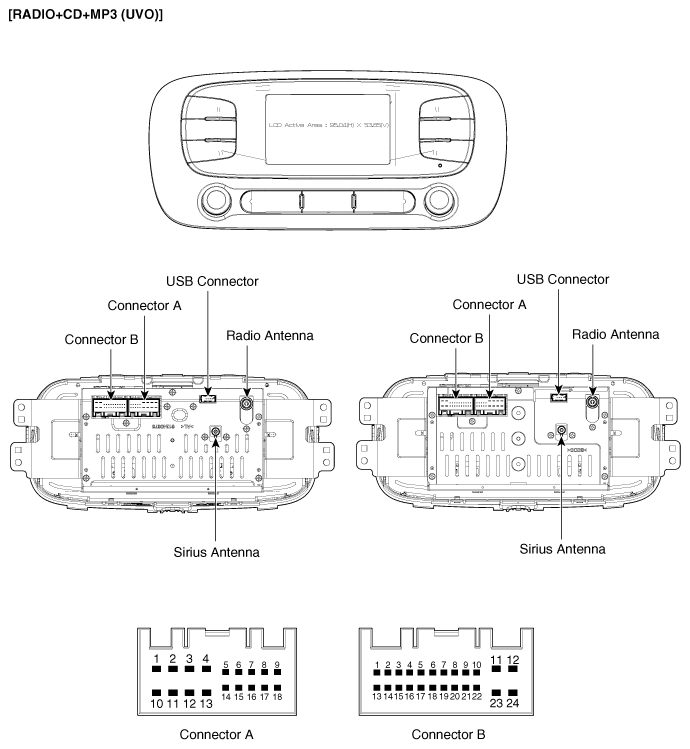

| No. | Connector A | Connector B | ||
|---|---|---|---|---|
| Internal Amplifier | External Amplifier | Internal Amplifier | External Amplifier | |
| 1 | Speaker RL (+) | - | CAN High | CAN High |
| 2 | Speaker FL (+) | - | - | - |
| 3 | Speaker FR (+) | - | - | - |
| 4 | Speaker RR (+) | - | Steering Remote | Steering Remote |
| 5 | - | SPDIF_GND | - | - |
| 6 | - | SPDIF_DN | Camera VIN | Camera VIN |
| 7 | - | - | Camera Battery (+) | Camera Battery (+) |
| 8 | Illumination (+) | Illumination (+) | AUX Input R | AUX Input R |
| 9 | - | - | AUX GND | AUX GND |
| 10 | Speaker RL (-) | - | MIC (+) | MIC (+) |
| 11 | Speaker FL (-) | - | ACC | ACC |
| 12 | Speaker FR (-) | - | Battery (+) | Battery (+) |
| 13 | Speaker RR (-) | - | CAN Low | CAN Low |
| 14 | - | - | - | - |
| 15 | - | SPDIF_DP | Auto Light | Auto Light |
| 16 | Door Unlock | Door Unlock | Speed IN | Speed IN |
| 17 | Illumination (-) | Illumination (-) | Remote GND | Remote GND |
| 18 | Remote Antenna | Remote Antenna | Camera V_GND | Camera V_GND |
| 19 | Camera REQ | Camera REQ | ||
| 20 | AUX Detect | AUX Detect | ||
| 21 | AUX Input L | AUX Input L | ||
| 22 | MIC (-) | MIC (-) | ||
| 23 | Camera P_GND | Camera P_GND | ||
| 24 | Power GND | Power GND | ||
| Radio Antenna | No | Description | No | Description |
|---|---|---|---|---|
| 1 | Signal | 2 | Ground |
| Sirius Antenna | No | Description | No | Description |
|---|---|---|---|---|
| 1 | Signal | 2 | Ground |
| USB Connector | No | Description | No | Description |
|---|---|---|---|---|
| 1 | GND | 3 | USB D (-) | |
| 2 | USB D (+) | 4 | USB VDD |
