Connector Pin Information
[All Safety]
| No. | Description |
|---|---|
| 1 | Mirror power (+) |
| 2 | Front left window |
| 3 | - |
| 4 | GND |
| 5 | - |
| 6 | - |
| 7 | - |
| 8 | - |
| 9 | Front left window (Up) |
| 10 | Front left window (Auto) |
| 11 | Front left window (Down) |
| 12 | Mirror horizontal switch |
| 13 | Mirror vertical switch |
| 14 | Mirror center switch |
| 15 | Chassis-CAN (Low) |
| 16 | Chassis-CAN (High) |
| 17 | GND |
| 18 | Mirror sensor ground |
| 19 | Mirror horizontal sensor |
| 20 | Mirror vertical sensor |
| 21 | Mirror sensor power |
| 22 | - |
| 23 | IGN1 |
| 24 | Battery (+) |
[Driver/Passenger Safety]
| No. | Description |
|---|---|
| 1 | Mirror power (+) |
| 2 | Front left window |
| 3 | Front left enable |
| 4 | GND |
| 5 | Rear left window switch (Lock) |
| 6 | Rear left window (Up) |
| 7 | Rear left window (Down) |
| 8 | - |
| 9 | Front left window (Up) |
| 10 | Front left window (Auto) |
| 11 | Front left window (Down) |
| 12 | Mirror horizontal switch |
| 13 | Mirror vertical switch |
| 14 | Mirror center switch |
| 15 | Chassis-CAN (Low) |
| 16 | Chassis-CAN (High) |
| 17 | GND |
| 18 | Mirror sensor ground |
| 19 | Mirror horizontal sensor |
| 20 | Mirror vertical sensor |
| 21 | Mirror sensor power |
| 22 | - |
| 23 | IGN1 |
| 24 | Battery (+) |

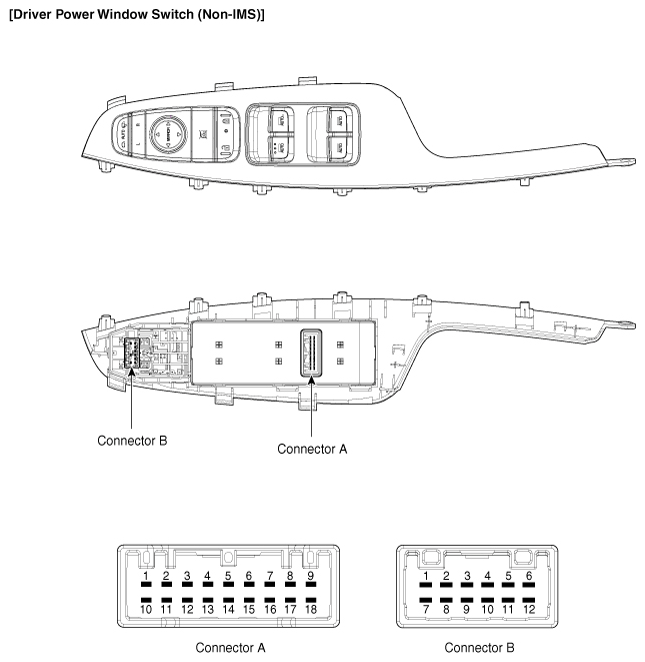

[Connector A]
(All Safety)
| No. | Description |
|---|---|
| 1 | Power window switch (Lock) |
| 2 | - |
| 3 | GND |
| 4 | - |
| 5 | Front right window switch |
| 6 | Front left window switch |
| 7 | Tail lamp |
| 8 | Front left door lock switch |
| 9 | Door lock indicator |
| 10 | - |
| 11 | Rear right window switch |
| 12 | - |
| 13 | Rear left window switch |
| 14 | - |
| 15 | - |
| 16 | - |
| 17 | Front left door unlock switch |
| 18 | - |
(Driver/Passenger Safety)
| No. | Description |
|---|---|
| 1 | Battery (+)_SUB LH |
| 2 | - |
| 3 | GND |
| 4 | - |
| 5 | Front right window switch |
| 6 | Front left window switch |
| 7 | Tail lamp |
| 8 | Front left door lock switch |
| 9 | Door lock indicator |
| 10 | Battery (+)_SUB RH |
| 11 | Rear right window (Up) |
| 12 | Rear right window (Down) |
| 13 | Rear left window (Up) |
| 14 | Battery (+)_RH |
| 15 | Battery (+)_LH |
| 16 | Rear left window (Down) |
| 17 | Front left door unlock switch |
| 18 | - |
(Driver Safety)
| No. | Description |
|---|---|
| 1 | Front right window (Up) |
| 2 | GND |
| 3 | Front right window (Down) |
| 4 | Battery (+)_RH |
| 5 | Battery (+)_LH |
| 6 | Front left window switch |
| 7 | - |
| 8 | - |
| 9 | Battery (+)_SUB LH |
| 10 | Rear right window (Up) |
| 11 | Rear right window (Down) |
| 12 | Rear left window (Up) |
| 13 | - |
| 14 | Tail lamp |
| 15 | Rear left window (Down) |
| 16 | Door lock switch |
| 17 | Door unlock switch |
| 18 | Battery (+)_SUB RH |
(Driver Up/Down)
| No. | Description |
|---|---|
| 1 | Front right window (Up) |
| 2 | GND |
| 3 | Front right window (Down) |
| 4 | Battery (+)_RH |
| 5 | Battery (+)_LH |
| 6 | - |
| 7 | Front left window (Down) |
| 8 | Front left window (Up) |
| 9 | Battery (+)_SUB LH |
| 10 | Rear right window (Up) |
| 11 | Rear right window (Down) |
| 12 | Rear left window (Up) |
| 13 | - |
| 14 | Tail lamp |
| 15 | Rear left window (Down) |
| 16 | Front left door unlock switch |
| 17 | Front left door lock switch |
| 18 | Battery (+)_SUB RH |
[Connector B]
(Mirror Switch)
| No. | Description |
|---|---|
| 1 | Mirror unfolding switch |
| 2 | - |
| 3 | GND |
| 4 | - |
| 5 | - |
| 6 | Mirror folding switch |
| 7 | Mirror vertical switch |
| 8 | Left mirror horizontal switch |
| 9 | Left mirror common |
| 10 | Right mirror common |
| 11 | Right mirror horizontal switch |
| 12 | ACC |
