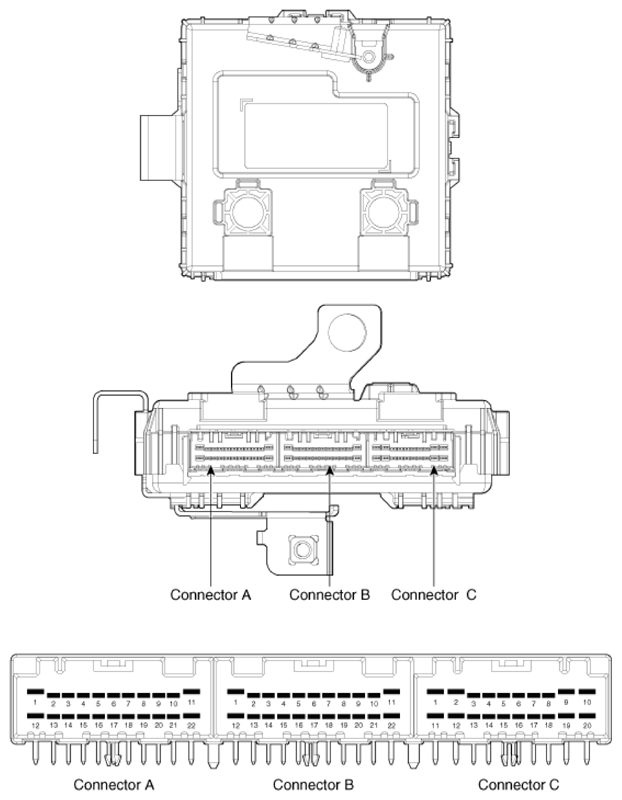

Components (1)
WARNING: This page is about a different car, the 2018 Hyundai Ioniq. However, it is still accessible from the selected car via links, so may be relevant.
| No | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | Battery (+)_LOAD | IGN2 Relay output | Immobilizer antenna power |
| 2 | Battery (+)_CPU | IGN1 Relay output | Wheel speed signal input |
| 3 | Antenna ground (Internal1) | - | SSB Switch1 signal input |
| 4 | Antenna ground (Bumper) | - | VCU Ready signal input |
| 5 | Antenna ground (Internal2) | ESCL Communication | ESCL Unlock switch signal input |
| 6 | Antenna ground (Assist) | VCU_Communication | P Position switch signal input |
| 7 | Antenna ground (Trunk) | B-CAN (High) | Brake switch signal input |
| 8 | Antenna ground (Driver) | B-CAN (Low) | Ignition 2 signal input |
| 9 | - | P-CAN (Low) | Ignition 1 signal input |
| 10 | SSB Illumination power (Output) | P-CAN (High) | Starter relay output |
| 11 | External buzzer output | - | Immoblizer antenna ground |
| 12 | ESCL Power output | ACC Relay output | RPM Signal input |
| 13 | - | - | SSB Switch2 signal input |
| 14 | Antenna power (Internal1) | Signal ground | Driver toggle button switch signal input |
| 15 | Antenna power (Bumper) | - | Assist toggle button switch signal input |
| 16 | Antenna power (Internal2) | SSB ACC LED Output | Starter relay feedback signal input |
| 17 | Antenna power (Assist) | SSB IGN LED Output | Stop lamp fuse signal input |
| 18 | Antenna power (Trunk) | - | ACC Signal input |
| 19 | Antenna power (Driver) | - | - |
| 20 | - | SSB Illumination ground | Power ground |
| 21 | ESCL Enable output | - | |
| 22 | ESCL Ground output | Wireless charging module output |
