Connector Pin Information
| No. | Connector A | No. | Connector B |
|---|---|---|---|
| 1 | Battery (+) | 1 | - |
| 2 | IGN1 | 2 | - |
| 3 | 3 | - | |
| 4 | Mirror sensor ground_output | 4 | Assist power window up relay_output |
| 5 | Mirror horizontal sensor_input | 5 | - |
| 6 | Mirror vertical sensor_input | 6 | Battery (+) power window |
| 7 | Mirror sensor power_output | 7 | Assist power window down relay_output |
| 8 | Assist up switch_input | 8 | GND_power |
| 9 | Assist down switch_input | ||
| 10 | - | ||
| 11 | Ground_signal | ||
| 12 | - | ||
| 13 | B CAN Low | ||
| 14 | B CAN High | ||
| 15 | - | ||
| 16 | - | ||
| 17 | - | ||
| 18 | - | ||
| 19 | Assist key lock switch_input | ||
| 20 | Assist key unlock switch_input | ||
| 21 | Assist key unlock monitoring switch | ||
| 22 | Assist window lock switch_input | ||
| 23 | Assist door lock_output | ||
| 24 | Assist door unlock_output | ||

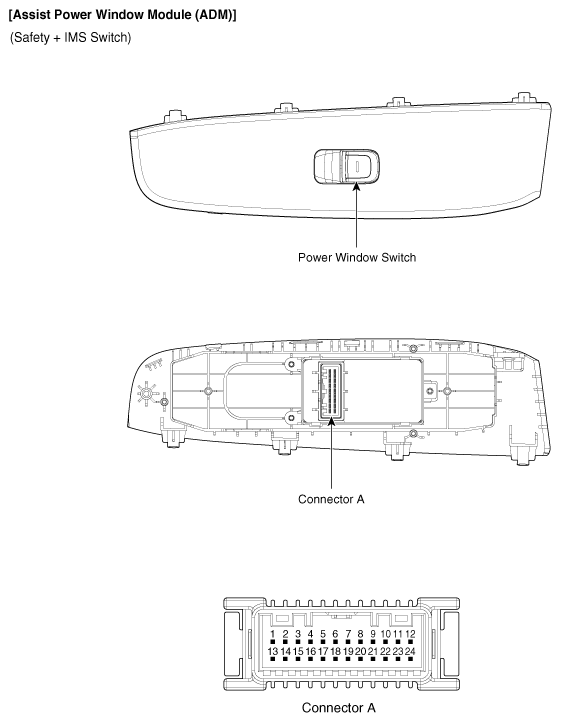

| No. | Connector A | No. | Connector A |
|---|---|---|---|
| 1 | Battery (+) | 13 | B CAN Low |
| 2 | IGN1 | 14 | B CAN High |
| 3 | Battery (+) power | 15 | - |
| 4 | Mirror sensor ground_output | 16 | Front right up_output |
| 5 | Mirror horizontal sensor_input | 17 | Front right down_output |
| 6 | Mirror vertical sensor_input | 18 | Front right auto_output |
| 7 | Mirror sensor power_output | 19 | Assist key lock switch_input |
| 8 | Assist up switch_input | 20 | Assist key unlock switch_input |
| 9 | Assist down switch_input | 21 | Assist key unlock monitoring switch |
| 10 | Assist auto switch_input | 22 | - |
| 11 | Ground_signal | 23 | Assist door lock_output |
| 12 | Ground_power | 24 | Assist door unlock_output |

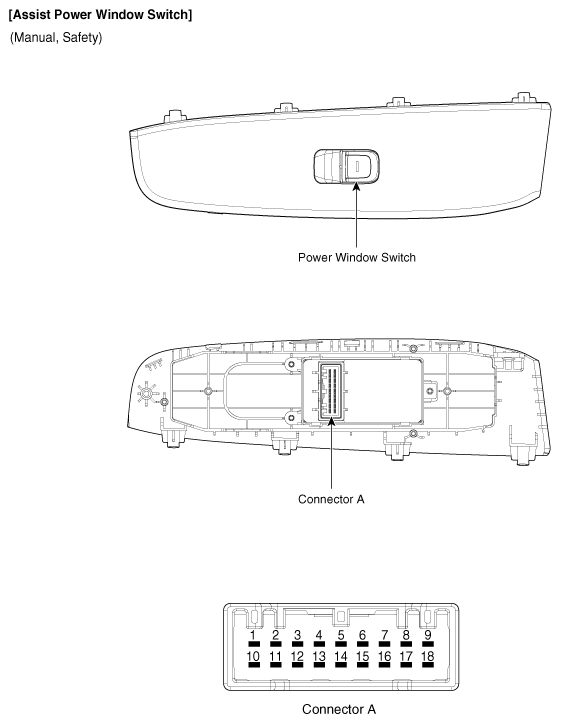

| No. | Manual | No. | Safety |
|---|---|---|---|
| 1 | Ground_power | 1 | Ground_power |
| 2 | - | 2 | - |
| 3 | - | 3 | - |
| 4 | Assist door lock | 4 | Assist door lock |
| 5 | Assist door unlock | 5 | Assist door unlock |
| 6 | - | 6 | - |
| 7 | Tail | 7 | Tail |
| 8 | - | 8 | - |
| 9 | - | 9 | Assist auto switch_input |
| 10 | Assist down switch_input | 10 | Assist down switch_input |
| 11 | Assist window lock switch_input | 11 | - |
| 12 | Assist up switch_input | 12 | Assist up switch_input |
| 13 | Assist power window down relay_output | 13 | Front right down_output |
| 14 | - | 14 | Front right auto_output |
| 15 | Assist power window up relay_output | 15 | Front right up_output |
| 16 | - | 16 | - |
| 17 | Battery (+) power window | 17 | Battery (+) |
| 18 | - | 18 | - |
