[BlueTooth + SXM]
WARNING: This page is about a different car, the 2018 Hyundai Accent. However, it is still accessible from the selected car via links, so may be relevant.

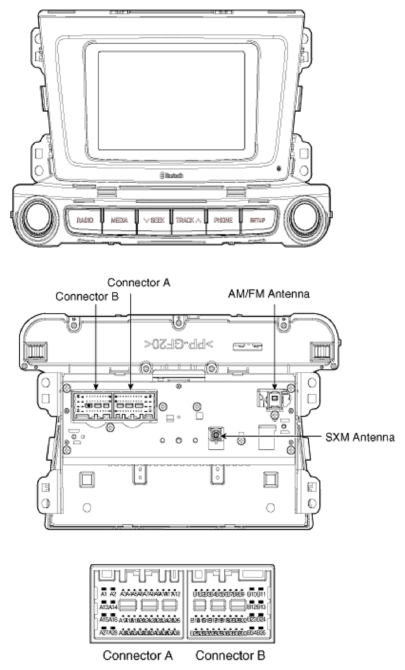

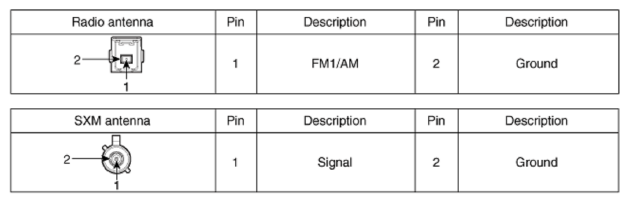

Connector Pin Information
| No | Connector A | Connector B |
|---|---|---|
| 1 | Rear Door Speaker (Left +) | - |
| 2 | Rear Door Speaker (Left -) | MIC Signal (+) |
| 3 | USB Ground | - |
| 4 | USB Data (High) | Detent |
| 5 | USB Data (Low) | Antenna Power |
| 6 | USB Data (VCC) | Illumination (+) |
| 7 | CAMERA VIDEO | - |
| 8 | - | - |
| 9 | - | - |
| 10 | AUX Audio R | Battery (+) |
| 11 | AUX Detect | Battery (+) |
| 12 | Steering Wheel Remote Control | Ground |
| 13 | Front Door Speaker (Left +) | Ground |
| 14 | Front Door Speaker (Left -) | - |
| 15 | Front Door Speaker (Right -) | MIC Signal (-) |
| 16 | Front Door Speaker (Right +) | - |
| 17 | - | - |
| 18 | - | Vehicle Speed |
| 19 | - | Illumination (-) |
| 20 | CAMERA POWER | - |
| 21 | CAMERA VIDEO GND | - |
| 22 | - | ACC |
| 23 | - | - |
| 24 | AUX Audio L | - |
| 25 | AUX Audio Ground | REVERSE |
| 26 | Steering Wheel Remote Control Ground | Door Open |
| 27 | Rear Door Speaker (Right -) | - |
| 28 | Rear Door Speaker (Right +) | Manual Parking (MT) |
| 29 | - | P-Position (AT) |
| 30 | - | - |
| 31 | - | - |
| 32 | CAMERA POWER GND | IGN 1 |
| 33 | - | - |
| 34 | - | - |
| 35 | - | N-Positon (M/T) |
| 36 | CAMERA DETENT | |
| 37 | Transmission Detect (M/T) | |
| 38 | - |
