Connector And Terminal Function

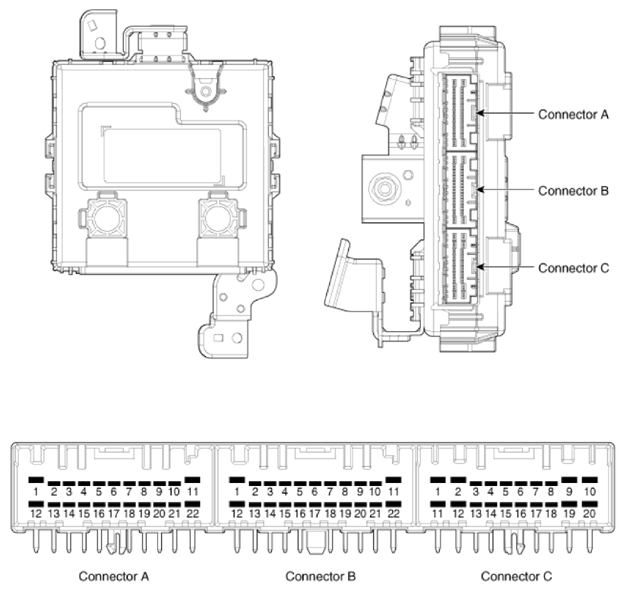

CONNECTOR PIN INFORMATION
| No. | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | Battery (+) | IGN2 relay_output | Immobilizer antenna (+)_output |
| 2 | Battery (+) | IGN1 relay_output | Wheel speed signal_input |
| 3 | Interior antenna 1 (-)_output | - | SSB switch1 signal_input |
| 4 | Bumper antenna (-)_output | - | - |
| 5 | Interior antenna 2 (-)_output | ESCL communication | ESCL Unlock switch_input |
| 6 | Passenger door antenna (-)_output | EMS communication | Sunroof position switch_input |
| 7 | Trunk antenna (-)_output | B-CAN (High) | Brake switch_input |
| 8 | Driver side door antenna (-)_output | B-CAN (Low) | IGN2 signal_input |
| 9 | - | P-CAN (Low) | IGN1 signal_input |
| 10 | SSB Illumination (+)_output | P-CAN (High) | Starter relay_output |
| 11 | - | - | Immobilizer antenna (-)_output |
| 12 | ESCL (+)_output | ACC relay_output | RPM signal_input |
| 13 | - | - | SSB switch2 signal_input |
| 14 | Interior antenna 1 (+)_output | Ground | Driver side door switch signal_input |
| 15 | Bumper antenna (+)_output | - | Passenger door switch signal_input |
| 16 | Interior antenna 2 (+)_output | - | Start signal feedback_input |
| 17 | Passenger door antenna (+)_output | - | Stop lamp fuse signal_input |
| 18 | Trunk antenna (+)_output | - | ACC signal_input |
| 19 | Driver side door antenna (+)_output | - | - |
| 20 | - | - | GND_power |
| 21 | ESCL Enable_output | - | |
| 22 | ESCL (-)_output | Wireless charging module_output |
