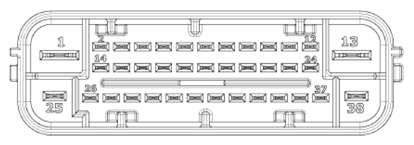

Terminal Function
| Pin No | Description | Current (AMPS) | Resistance (mΩ) | Remark |
|---|---|---|---|---|
| 1 | B+ PUMP MOTOR POWER | 137 (RUSH) | 10 | |
| 2 | C-CAN Low | 30 mA | 250 | |
| 13 | GND PUMP MOTOR GROUND | 137 (RUSH) | 10 | |
| 14 | C-CAN High | 30 mA | 250 | |
| 16 | BRAKE LIGHT SWITCH | 10 mA | 250 | |
| 17 | WHEEL SPEED OUTPUT (FR) |
16 mA | 250 | |
| 18 | WHEEL SPEED SENSOR POWER (FR) | 30 mA | 250 | |
| 19 | WHEEL SPEED SENSOR POWER (RR) | 30 mA | 250 | |
| 20 | WHEEL SPEED SENSOR SIGNAL GROUND (RL) | 16.8 mA | 250 | |
| 21 | WHEEL SPEED SENSOR SIGNAL GROUND (FL) | 16.8 mA | 250 | |
| 25 | BATTERTY (+) SOLENOID | 40 | 10 | |
| 27 | ESS DRIVE SIGNAL | 200 mA | 250 | |
| 29 | IGNITION1 | 50 mA | 60 | |
| 31 | WHEEL SPEED SENSOR SIGNAL GROUND (FR) | 16.8 mA | 250 | |
| 32 | WHEEL SPEED SENSOR SIGNAL GROUND (RR) | 16.8 mA | 250 | |
| 33 | WHEEL SPEED SENSOR POWER (RL) | 30 mA | 250 | |
| 34 | WHEEL SPEED SENSOR POWER (FL) | 30 mA | 250 | |
| 38 | GROUND | 40 | 10 |
