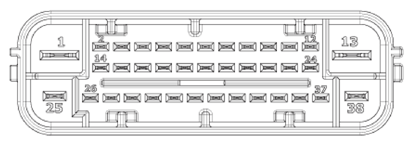

| 1 |
B+ PUMP MOTOR POWER |
137(RUSH) |
10 |
|
| 2 |
C-CAN Low |
30 mA |
250 |
|
| 13 |
GND PUMP MOTOR GROUND |
137(RUSH) |
10 |
|
| 14 |
C-CAN High |
30 mA |
250 |
|
| 16 |
BRAKE LIGHT SWITCH |
10 mA |
250 |
|
| 17 |
WHEEL SPEED OUTPUT (FR) |
16mA |
250 |
|
| 18 |
WHEEL SPEED SENSOR POWER (FR) |
30 mA |
250 |
|
| 19 |
WHEEL SPEED SENSOR POWER (RR) |
30 mA |
250 |
|
| 20 |
WHEEL SPEED SENSOR SIGNAL GROUND (RL) |
16.8 mA |
250 |
|
| 21 |
WHEEL SPEED SENSOR SIGNAL GROUND (FL) |
16.8 mA |
250 |
|
| 25 |
BATTERY(+) SOLENOID |
40 |
10 |
|
| 27 |
ESS DRIVE SIGNAL |
200mA |
250 |
|
| 29 |
IGNITION1 |
50mA |
60 |
|
| 31 |
WHEEL SPEED SENSOR SIGNAL GROUND (FR) |
16.8mA |
250 |
|
| 32 |
WHEEL SPEED SENSOR SIGNAL GROUND (RR) |
16.8mA |
250 |
|
| 33 |
WHEEL SPEED SENSOR POWER (RL) |
30mA |
250 |
|
| 34 |
WHEEL SPEED SENSOR POWER (FL) |
30mA |
250 |
|
| 38 |
GROUND |
40 |
10 |
|
