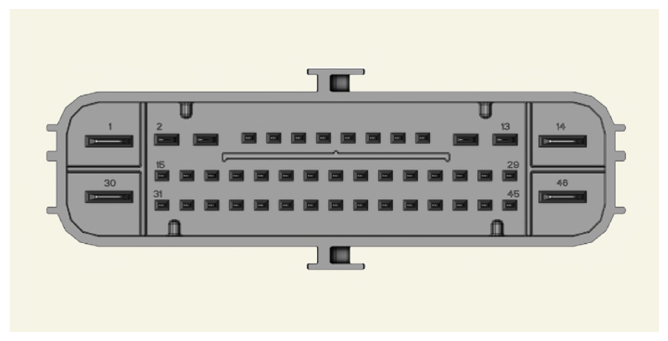

| 1 |
Voltage supply for pump motor |
60A |
10 mΩ |
| 2 |
RR EPB motor power |
15A |
10 mΩ |
| 3 |
RR EPB motor ground |
15A |
10 mΩ |
| 6 |
Electric parking brake signal 1 |
20 mA |
250 mΩ |
| 7 |
Electric parking brake signal 2 |
20 mA |
250 mΩ |
| 8 |
Electric parking brake signal 3 |
20 mA |
250 mΩ |
| 9 |
Electric parking brake signal 4 |
20 mA |
250 mΩ |
| 10 |
- |
- |
- |
| 11 |
- |
- |
- |
| 12 |
RL EPB motor ground |
15A |
10 mΩ |
| 13 |
RL EPB motor power |
15A |
10 mΩ |
| 14 |
Ground for solenoid valves and ECU |
40A |
10 mΩ |
| 16 |
- |
|
|
| 17 |
ESC OFF switch signal |
1.2 mA |
250 mΩ |
| 19 |
Local CAN High |
100 mA |
250 mΩ |
| 20 |
Local CAN Low |
100 mA |
250 mΩ |
| 21 |
- |
|
|
| 22 |
P-CAN Low |
100 mA |
250 mΩ |
| 23 |
P-CAN High |
100 mA |
250 mΩ |
| 24 |
- |
|
|
| 25 |
Wheel speed sensor supply voltage (RL) |
150 mA |
250 mΩ |
| 26 |
Wheel speed sensor supply voltage (RR) |
150 mA |
250 mΩ |
| 27 |
Wheel speed sensor supply voltage (FR) |
150 mA |
250 mΩ |
| 28 |
Wheel speed sensor supply voltage (FL) |
150 mA |
250 mΩ |
| 29 |
- |
|
|
| 30 |
Voltage supply for solenoid valves |
40A |
10 mΩ |
| 31 |
- |
|
|
| 32 |
- |
|
|
| 33 |
- |
|
|
| 34 |
Auto holding ON/OFF switch signal |
1.2 mA |
250 mΩ |
| 35 |
Stop lamp switch |
1.2 mA |
250 mΩ |
| 37 |
IGN 1 |
10 mA |
50 mΩ |
| 39 |
- |
|
|
| 40 |
- |
|
|
| 41 |
Wheel speed sensor ground (RL) |
40 mA |
250 mΩ |
| 42 |
Wheel speed sensor ground (RR) |
40 mA |
250 mΩ |
| 43 |
Wheel speed sensor ground (FR) |
40 mA |
250 mΩ |
| 44 |
Wheel speed sensor ground (FL) |
40 mA |
250 mΩ |
| 45 |
Wheel speed sensor output (FR) |
50 mA |
250 mΩ |
| 46 |
Recirculation pump ground |
60A |
10 mΩ |
