Test A

NOTE: To identify wire colors referenced in testing procedures, see WIRE COLOR IDENTIFICATION  table under WIRING DIAGRAMS.
Fig 1: Test A (Steps 1A & 2A)
G00108991Courtesy of LAND ROVER NORTH AMERICA, INC.

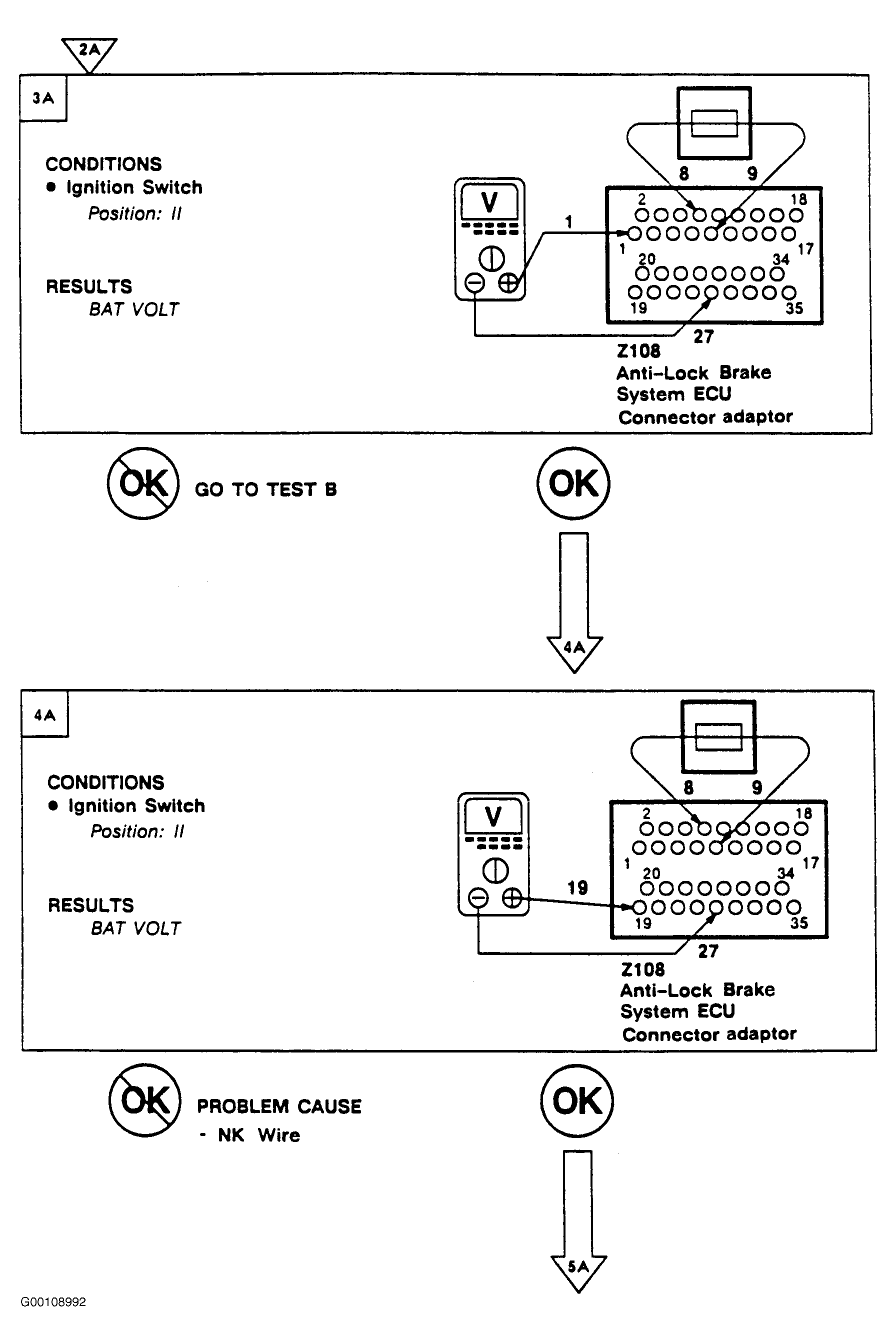

Fig 2: Test A (Steps 3A & 4A)
G00108992Courtesy of LAND ROVER NORTH AMERICA, INC.

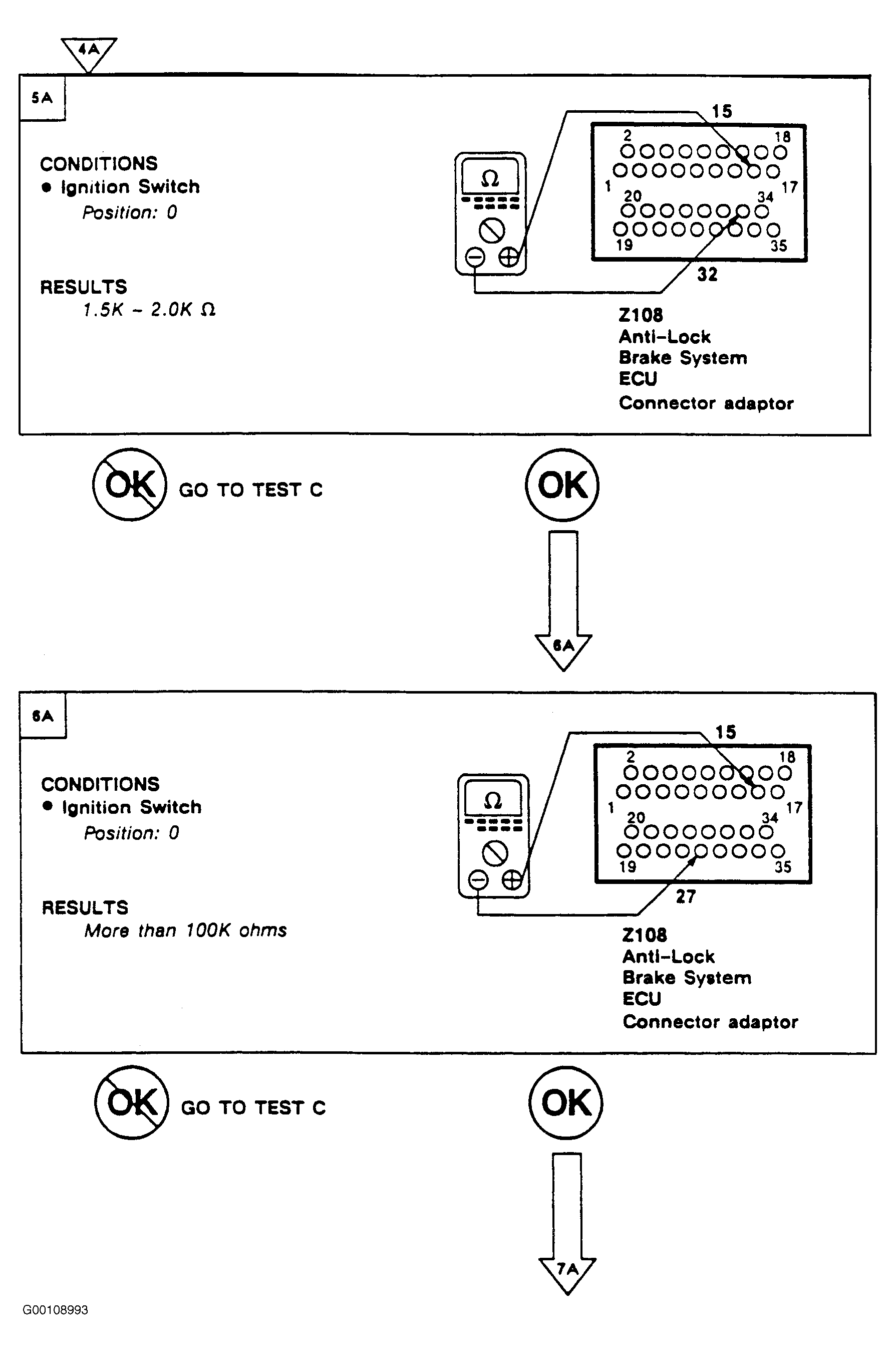

Fig 3: Test A (Steps 5A & 6A)
G00108993Courtesy of LAND ROVER NORTH AMERICA, INC.

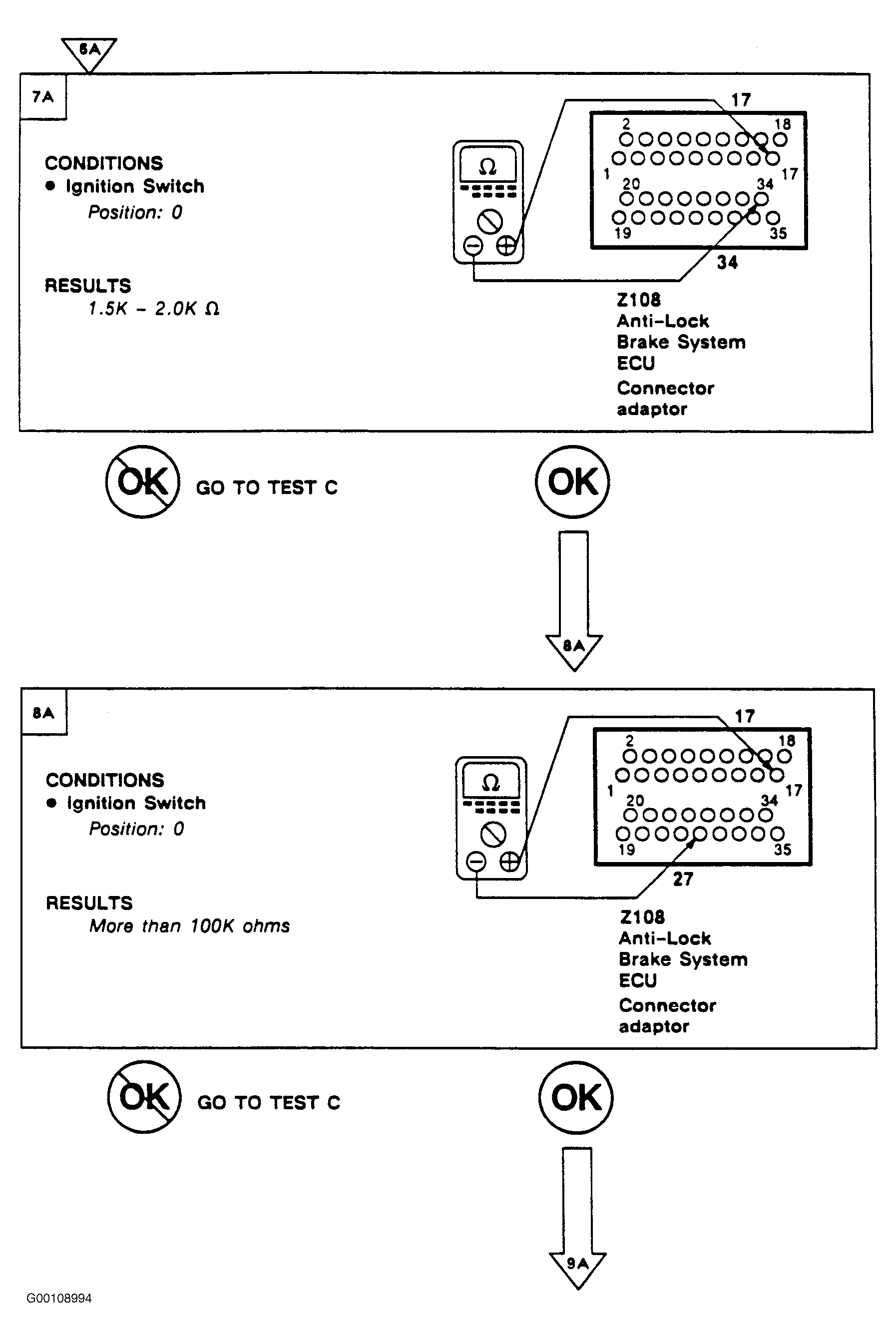

Fig 4: Test A (Steps 7A & 8A)
G00108994Courtesy of LAND ROVER NORTH AMERICA, INC.

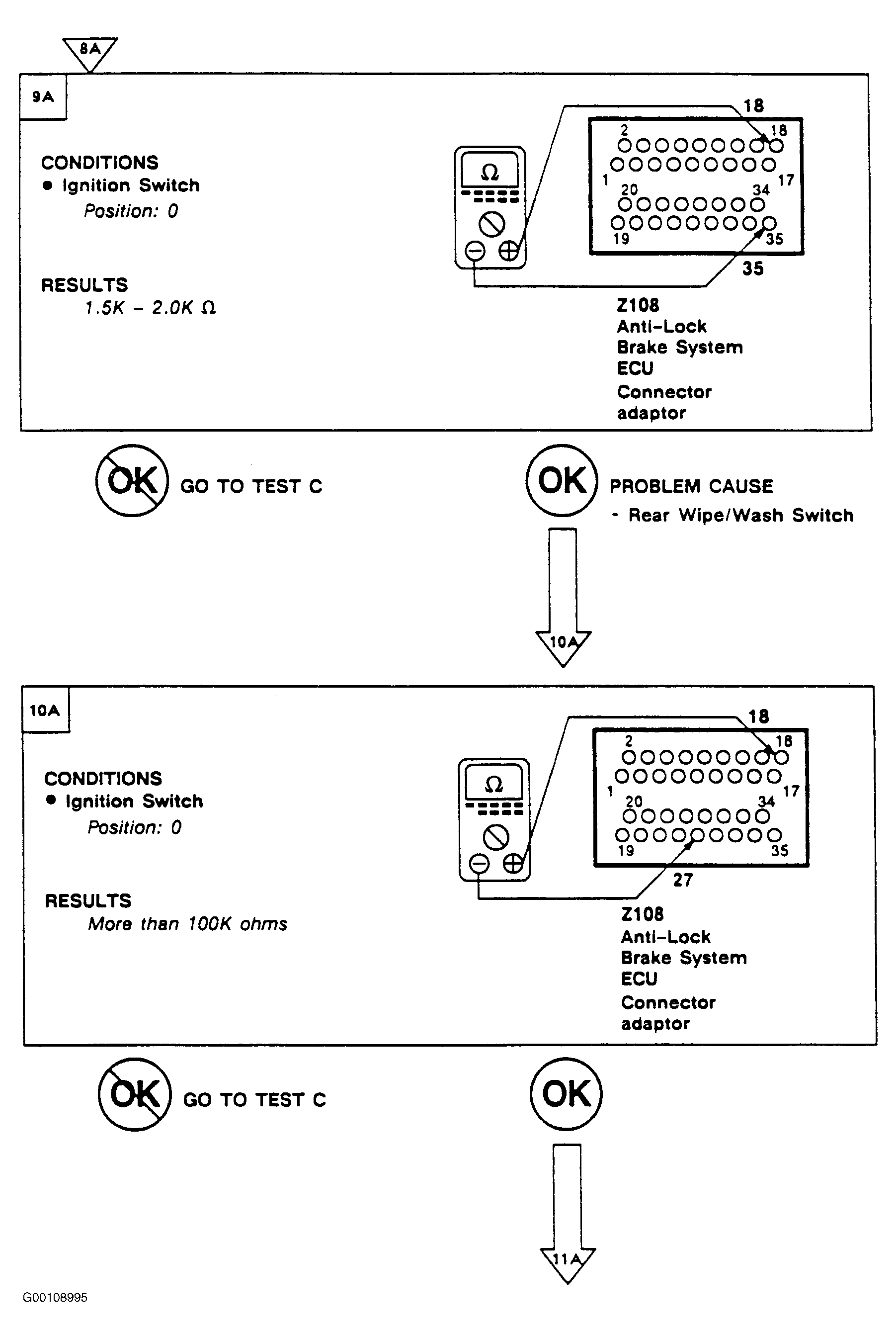

Fig 5: Test A (Steps 9A & 10A)
G00108995Courtesy of LAND ROVER NORTH AMERICA, INC.

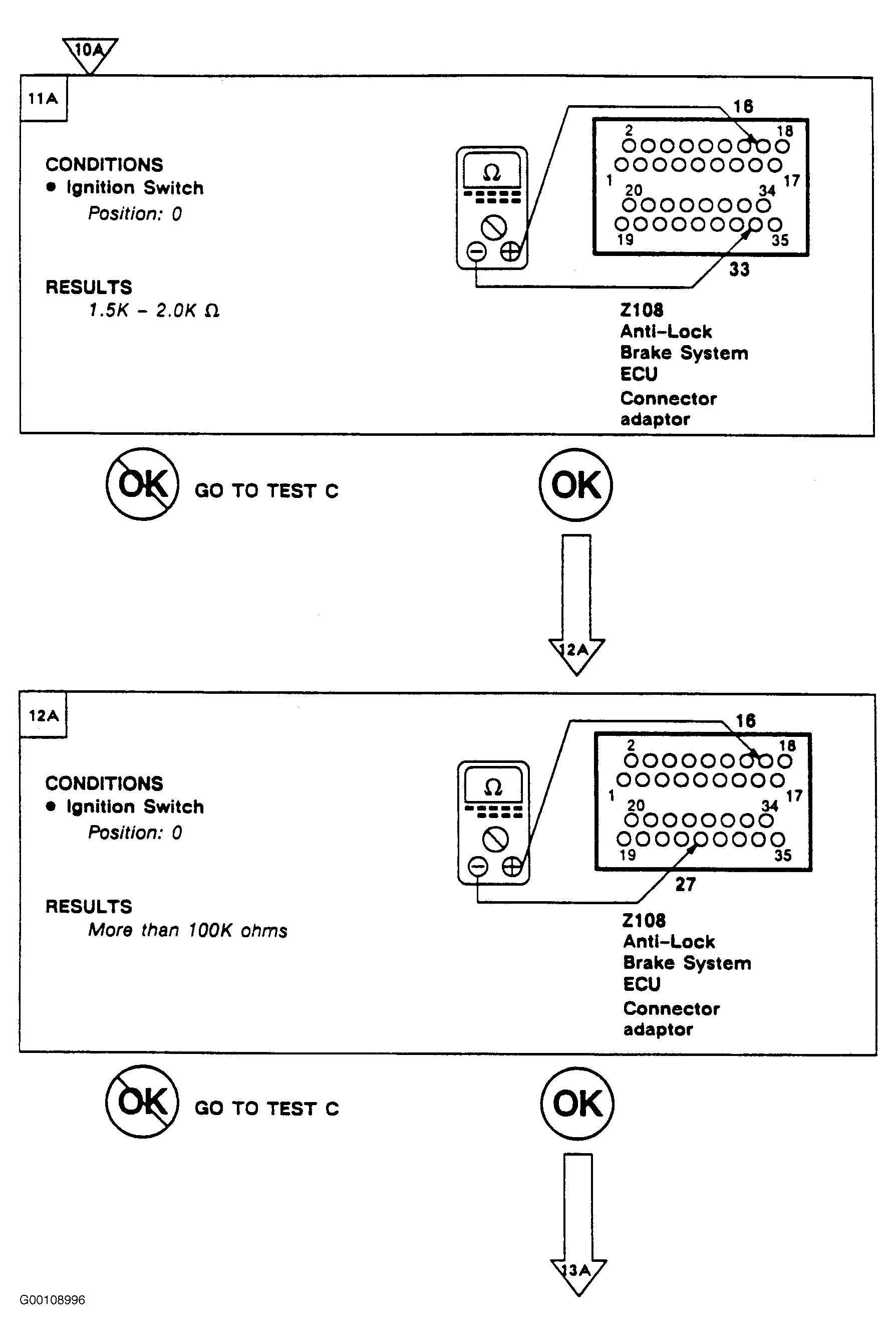

Fig 6: Test A (Steps 11A & 12A)
G00108996Courtesy of LAND ROVER NORTH AMERICA, INC.
Fig 7: Test A (Steps 13A & 14A)
G00108997Courtesy of LAND ROVER NORTH AMERICA, INC.

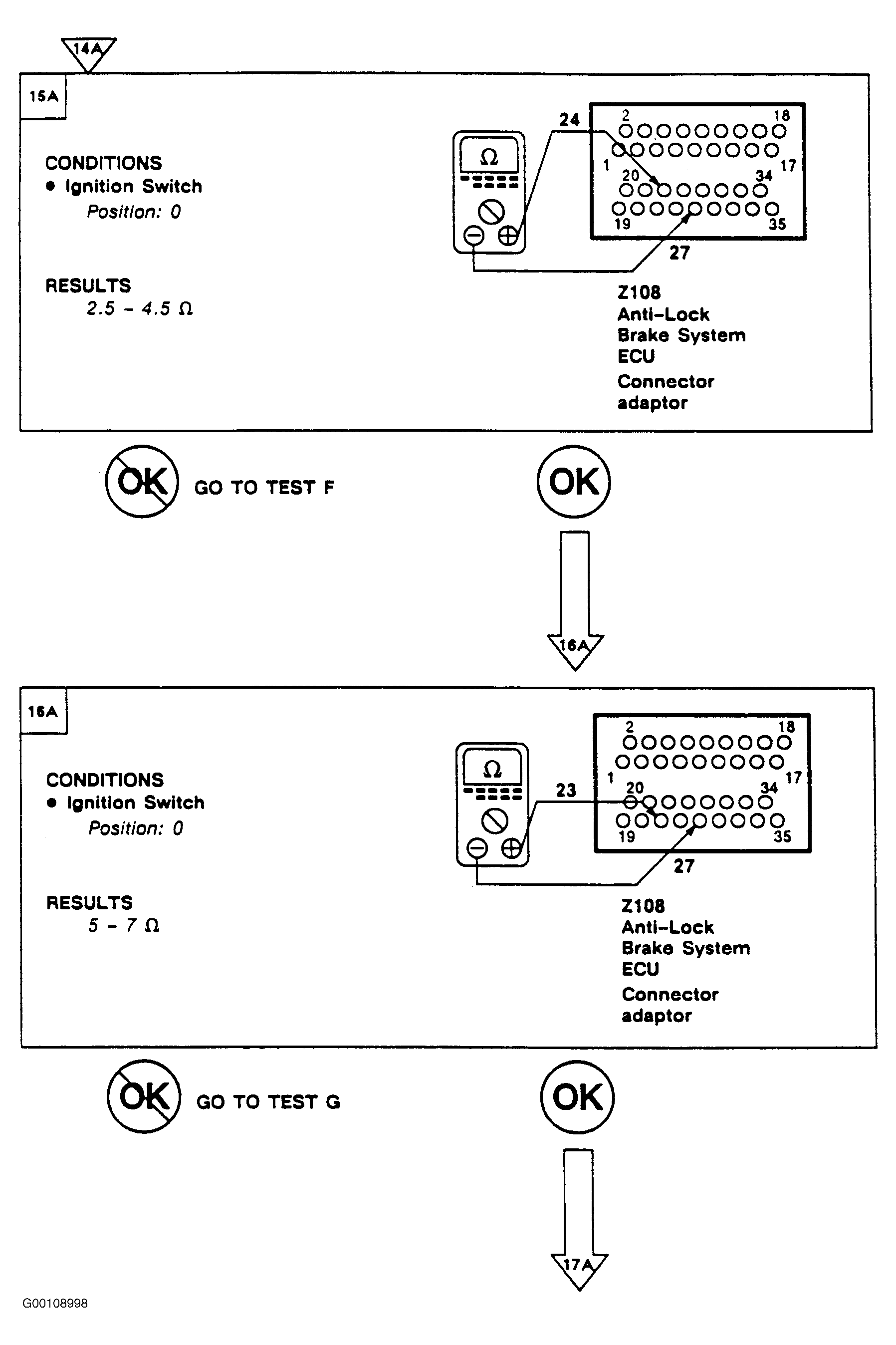

Fig 8: Test A (Steps 15A & 16A)
G00108998Courtesy of LAND ROVER NORTH AMERICA, INC.

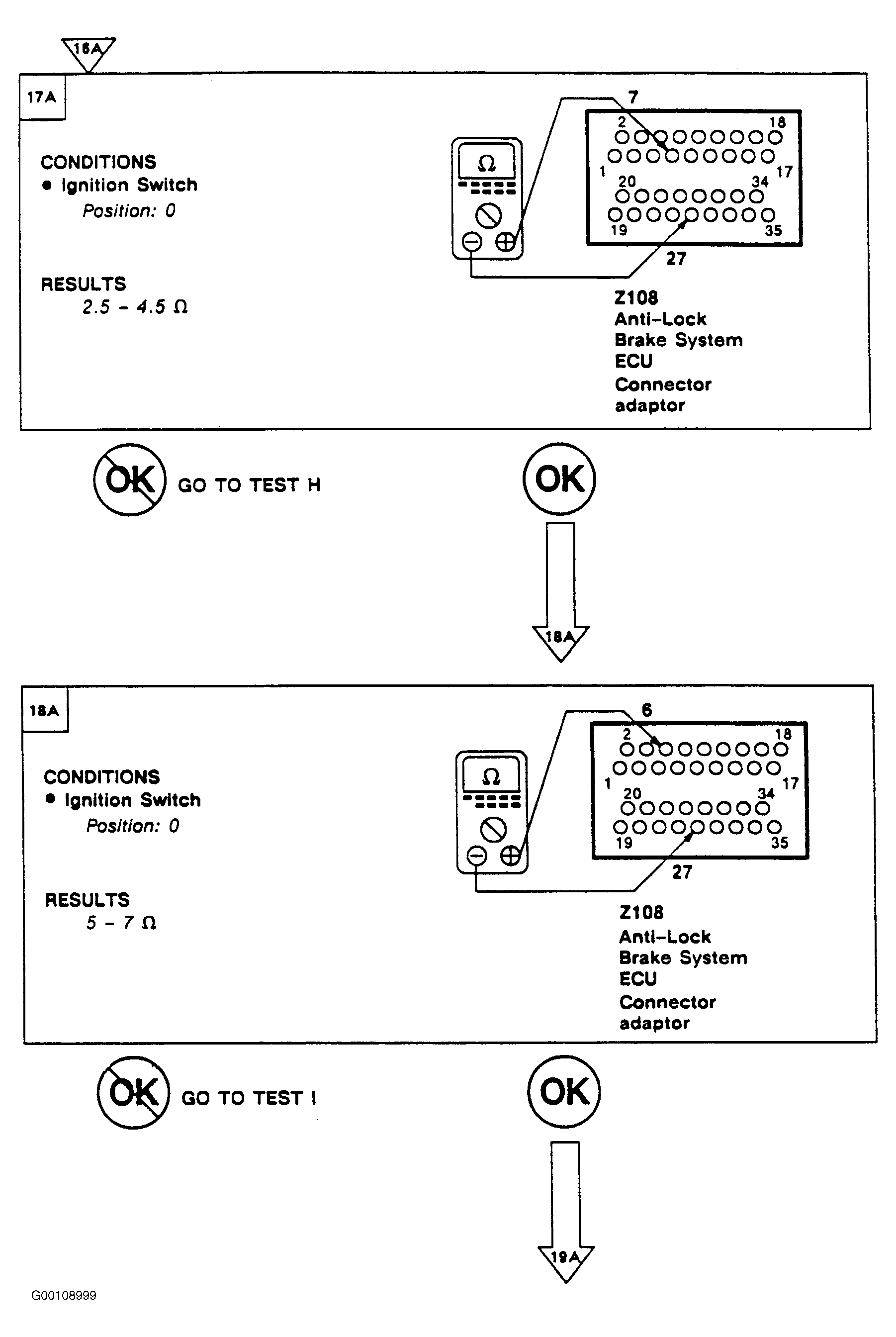

Fig 9: Test A (Steps 17A & 18A)
G00108999Courtesy of LAND ROVER NORTH AMERICA, INC.

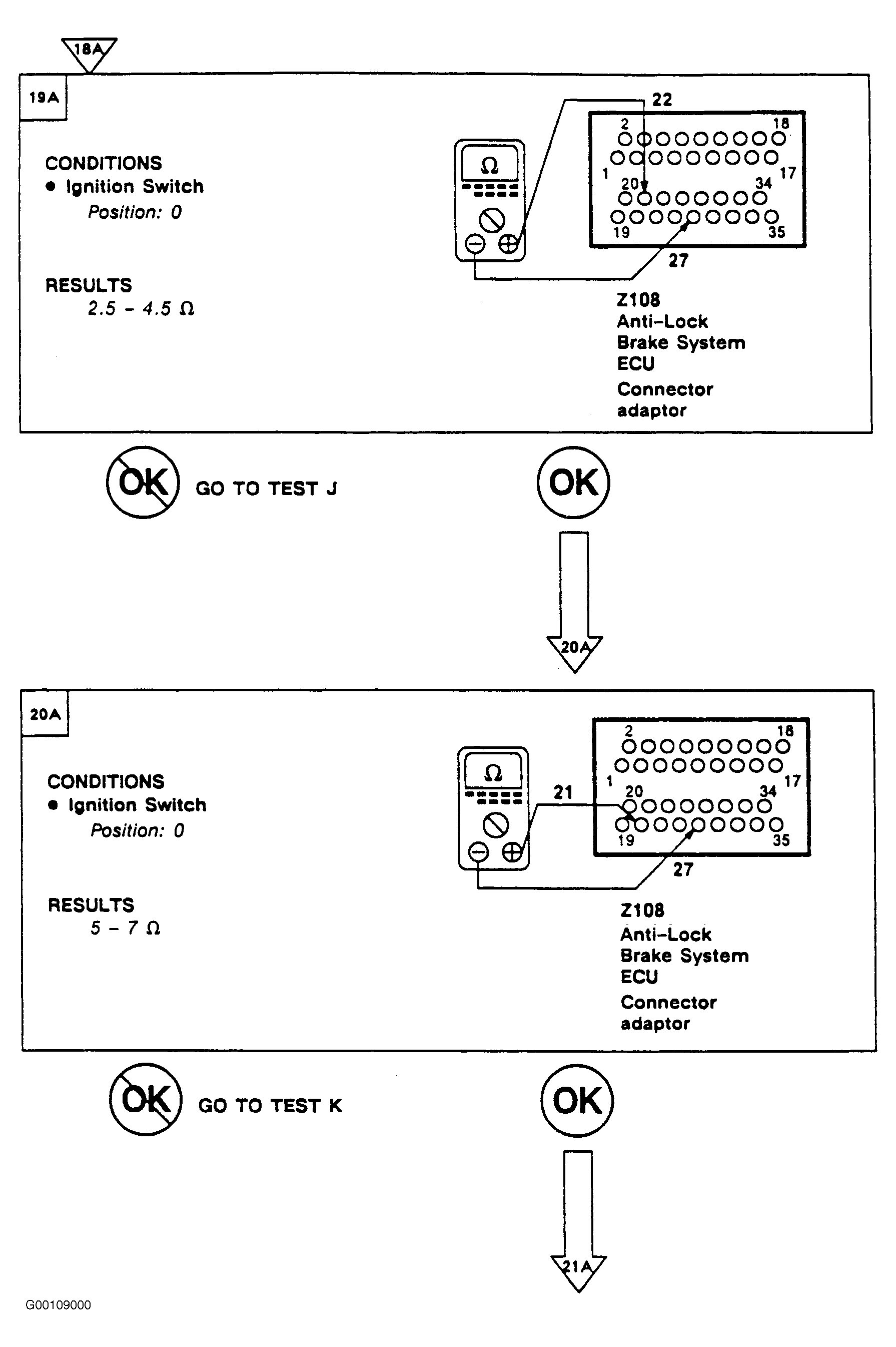

Fig 10: Test A (Steps 19A & 20A)
G00109000Courtesy of LAND ROVER NORTH AMERICA, INC.

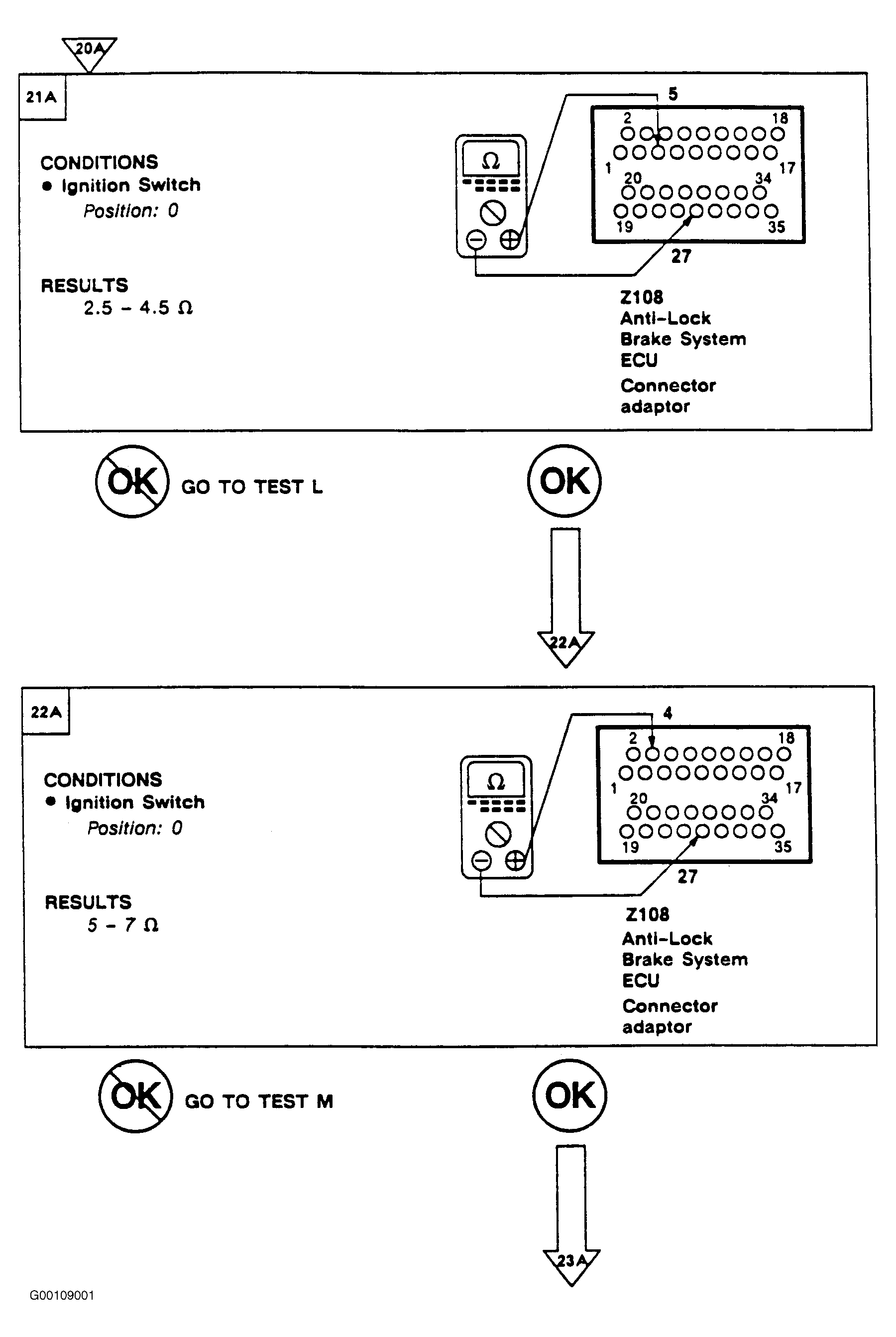

Fig 11: Test A (Steps 21A & 22A)
G00109001Courtesy of LAND ROVER NORTH AMERICA, INC.

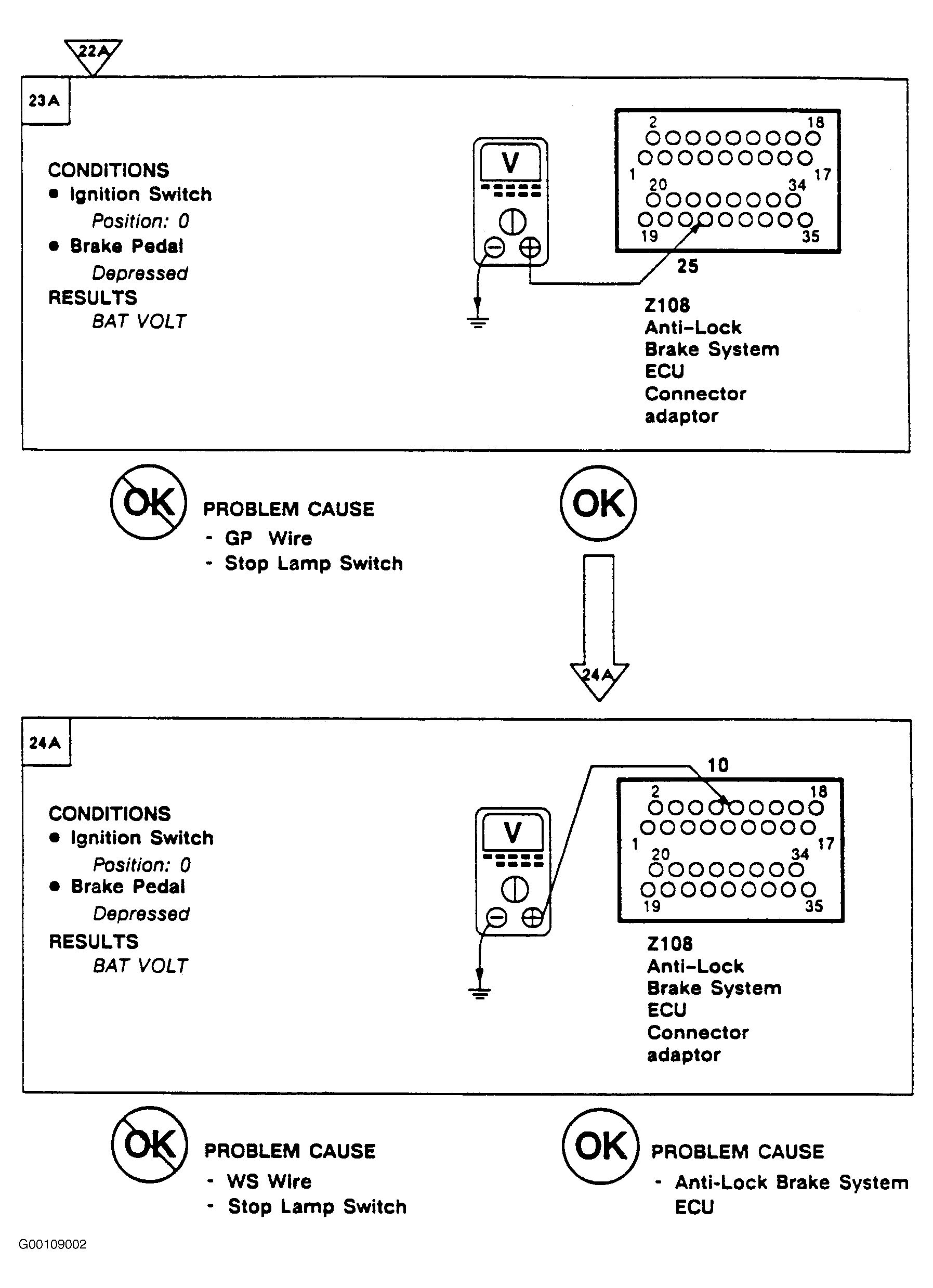

Fig 12: Test A (Steps 23A & 24A)
G00109002Courtesy of LAND ROVER NORTH AMERICA, INC.
