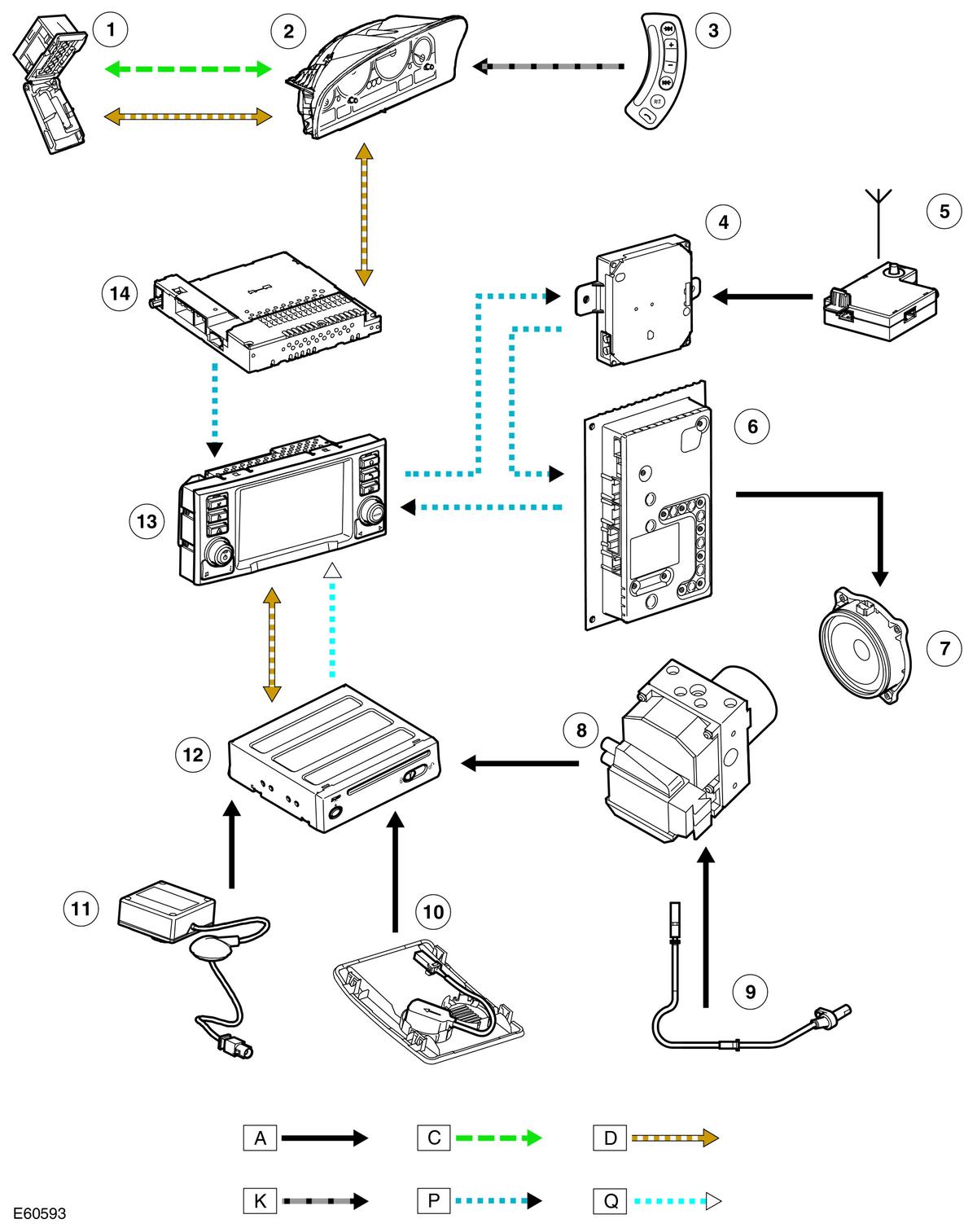

Navigation System Control Diagram (Except Japan)
WARNING: This page is about a different car, the 2009 Land Rover Range Rover, 2008 Land Rover Range Rover, and 2007 Land Rover Range Rover. However, it is still accessible from the selected car via links, so may be relevant.
| Item Number | Description |
|---|---|
| 1 | Diagnostic socket |
| 2 | Instrument cluster |
| 3 | Steering wheel switches |
| 4 | TMC tuner |
| 5 | TMC antenna amplifier |
| 6 | Power amplifier |
| 7 | Speakers |
| 8 | ABS control module |
| 9 | Wheel speed sensor |
| 10 | Microphone |
| 11 | GPS antenna |
| 12 | Navigation computer |
| 13 | Touch screen display |
| 14 | Integrated head unit (IHU) |
NOTE:
A
= Hardwired; C
= Diagnostic DS2 bus; D
= High speed CAN bus; K
= I - Bus; P
= Fibre Optic MOST; Q
= GVIF
