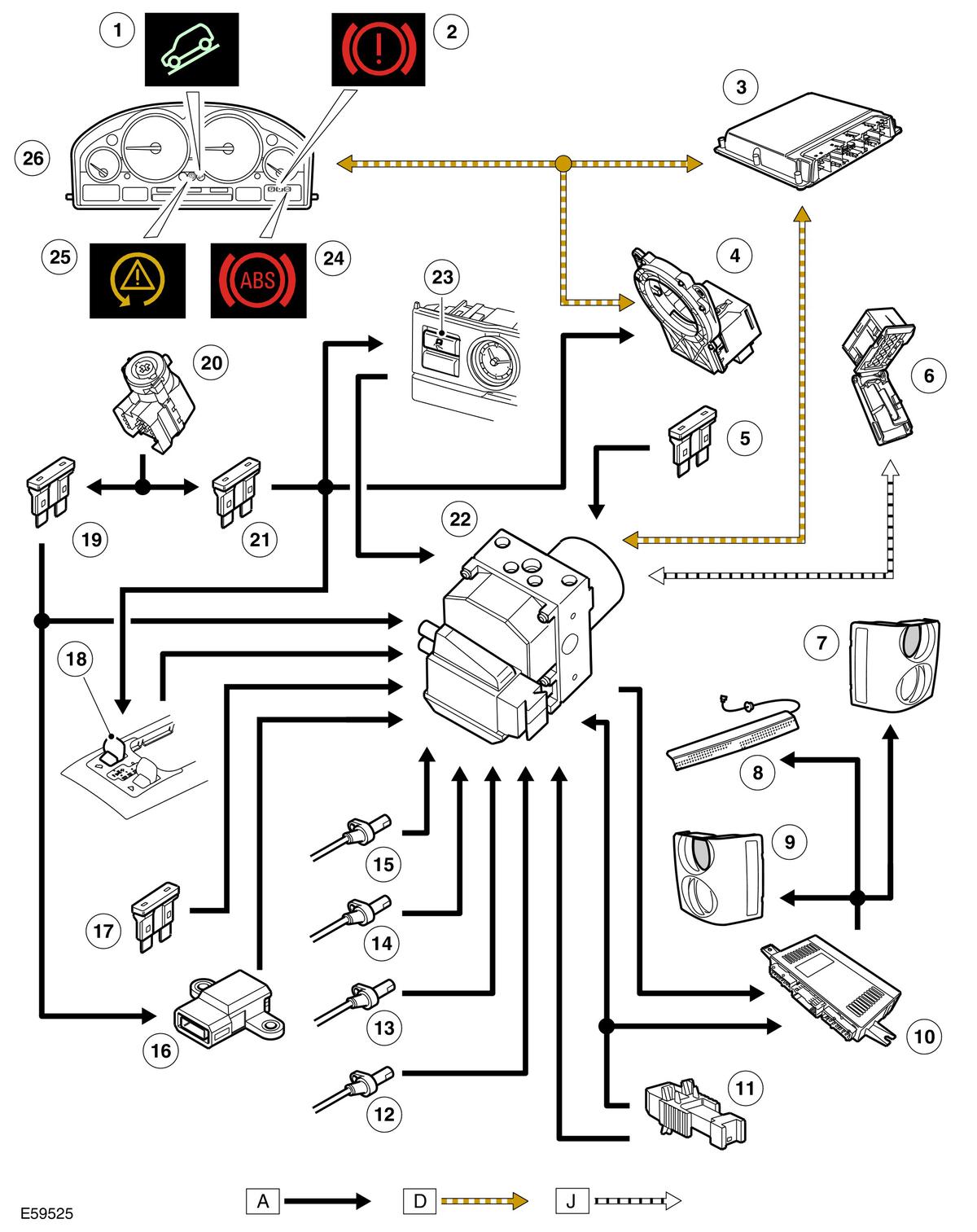

Control Diagram
WARNING: This page is about a different car, the 2006 Land Rover Range Rover. However, it is still accessible from the selected car via links, so may be relevant.
| Item Number | Description |
|---|---|
| 1 | HDC warning indicator |
| 2 | Brake warning indicator |
| 3 | ECM |
| 4 | Steering angle sensor |
| 5 | Fuse 55, CJB |
| 6 | Diagnostic socket |
| 7 | Left stoplamp |
| 8 | Center high mounted stoplamp |
| 9 | Right stoplamp |
| 10 | LCM |
| 11 | Stoplamp switch |
| 12 | Wheel speed sensor |
| 13 | Wheel speed sensor |
| 14 | Wheel speed sensor |
| 15 | Wheel speed sensor |
| 16 | Yaw rate and lateral acceleration sensor |
| 17 | Maxi fuse 63, CJB |
| 18 | HDC switch |
| 19 | Fuse 38, CJB |
| 20 | Ignition switch |
| 21 | Fuse 35, CJB |
| 22 | ABS module |
| 23 | DSC switch |
| 24 | ABS warning indicator |
| 25 | DSC warning indicator |
| 26 | Instrument cluster |
NOTE:
A = Hardwired connections; D = High speed controller area network (CAN) bus; J = Diagnostic ISO9141 K line bus
