Engine Compartment
NOTE:

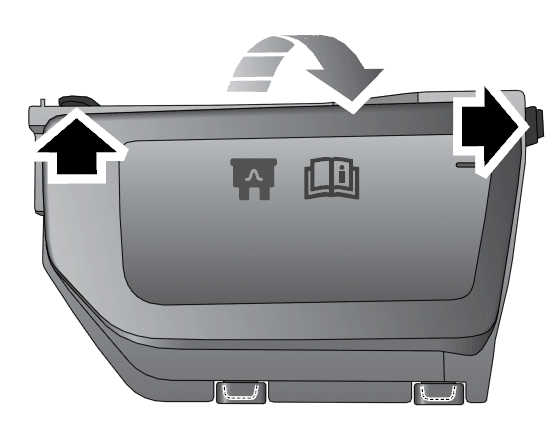

The engine compartment fuse box is located on the right at the rear of the engine bay.

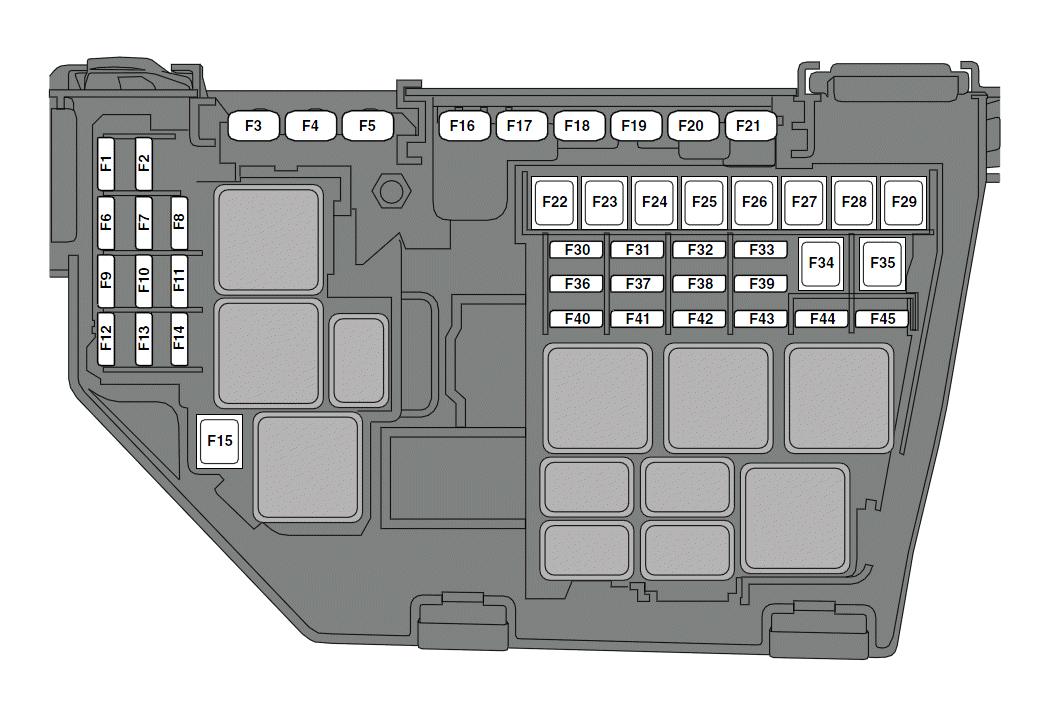

ENGINE COMPARTMENT FUSE BOX FUSE IDENTIFICATION LEGEND
| Fuse No. | Amps | Fuse Function |
|---|---|---|
| F1 | 5A | DTML (Leak Detection Pump) |
| F2 | 15A | Automatic Transmission |
| F3 | 80A | Cooling Fans |
| F4 | - | - |
| F5 | - | - |
| F6 | 15A | Engine Management |
| F7 | 5A | Relays |
| F8 | 15A | Engine Management |
| F9 | 15A | Engine Management |
| F10 | 10A | Engine Management |
| F11 | 10A | Engine Management |
| F12 | 20A | Engine Management |
| F13 | 15A | Air Conditioning |
| F14 | - | - |
| F15 | 40A | Starter Motor |
| F16 | - | - |
| F17 | 60A | Passenger Compartment Fuse Box Supply |
| F18 | 60A | Passenger Compartment Fuse Box Supply |
| F19 | 60A | Luggage Compartment Fuse Box Supply |
| F20 | 60A | Luggage Compartment Fuse Box Supply |
| F21 | 60A | Luggage Compartment Fuse Box Supply - Audio Unit |
| F22 | 30A | Windscreen Wipers |
| F23 | - | - |
| F24 | 30A | Headlamp Washers |
| F25 | 30A | ABS |
| F26 | 40A | ABS |
| F27 | - | - |
| F28 | 40A | Heater Blower |
| F29 | - | - |
| F30 | - | - |
| F31 | 15A | Horns |
| F32 | - | - |
| F33 | 5A | Relays |
| F34 | 40A | Heated Windscreen (LH) |
| F35 | 40A | Heated Windscreen (RH) |
| F36 | - | - |
| F37 | 10A | Heated Washer Jets |
| F38 | 10A | AFS (RH) |
| F39 | 10A | Climate Control |
| F40 | - | - |
| F41 | 20A | Passenger Compartment Fuse Box Supply |
| F42 | 15A | Engine Management |
| F43 | 5A | Headlamp Levelling Control - AFS |
| F44 | 10A | AFS (LH) |
| F45 | 15A | Cigar Lighter |
