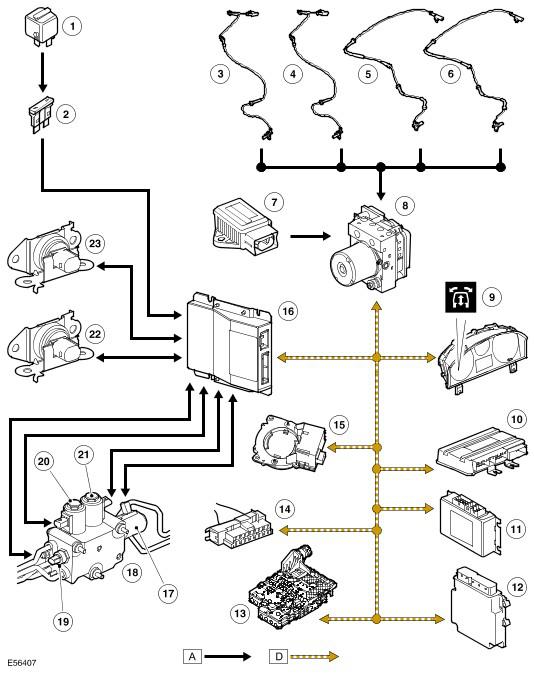

Control Diagram
WARNING: This page is about a different car, the 2012 Land Rover Range Rover Sport and 2011 Land Rover Range Rover Sport. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
A
= Hardwired; D
= High speed CAN bus
| Item Number | Description |
|---|---|
| 1 | Main relay |
| 2 | Fuse 9E (15A) |
| 3 | Left front wheel speed sensor |
| 4 | Right front wheel speed sensor |
| 5 | Left rear wheel speed sensor |
| 6 | Right rear wheel speed sensor |
| 7 | Yaw rate and lateral acceleration sensor |
| 8 | ABS module |
| 9 | Instrument cluster |
| 10 | Air suspension control module |
| 11 | Transfer box control module |
| 12 | Engine control module |
| 13 | Transmission control module |
| 14 | Diagnostic socket |
| 15 | Steering angle sensor |
| 16 | Dynamic Response control module |
| 17 | Pressure Control Valve (PCV) coil |
| 18 | Valve block |
| 19 | Pressure transducer |
| 20 | DCV 2 coil |
| 21 | DCV 1 coil |
| 22 | Lower accelerometer |
| 23 | Upper accelerometer |
