Inspection Procedure
- READ VALUE OF HAND-HELD TESTER
- Connect the hand-held tester to the DLC3.
- Check the cruise control switch using DATA LIST.
CRUISE CONTROL (ECM):
TESTER SPECIFICATIONDescription Tester display Check condition Cruise control switch
CANCEL switch ONCANCEL SW ON - OFF Cruise control switch
SET/COAST switch ONSET/COAST SW ON-OFF Cruise control switch
RES/ACC switch ONRES/ACC SW ON-OFF Cruise main switch (Sub CPU), MAIN SW (SUB) ON - OFF Cruise main switch (Main CPU) MAIN SW (MAIN) ON - OFF - OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN ON PROBLEM SYMPTOMS TABLE (See page PROBLEM SYMPTOMS TABLE )
- NG: Go To Next Step
- INSPECT ECM(CCS - BODY GROUND)
- Remove ECM with the connector still connected.
- Turn the ignition switch ON.

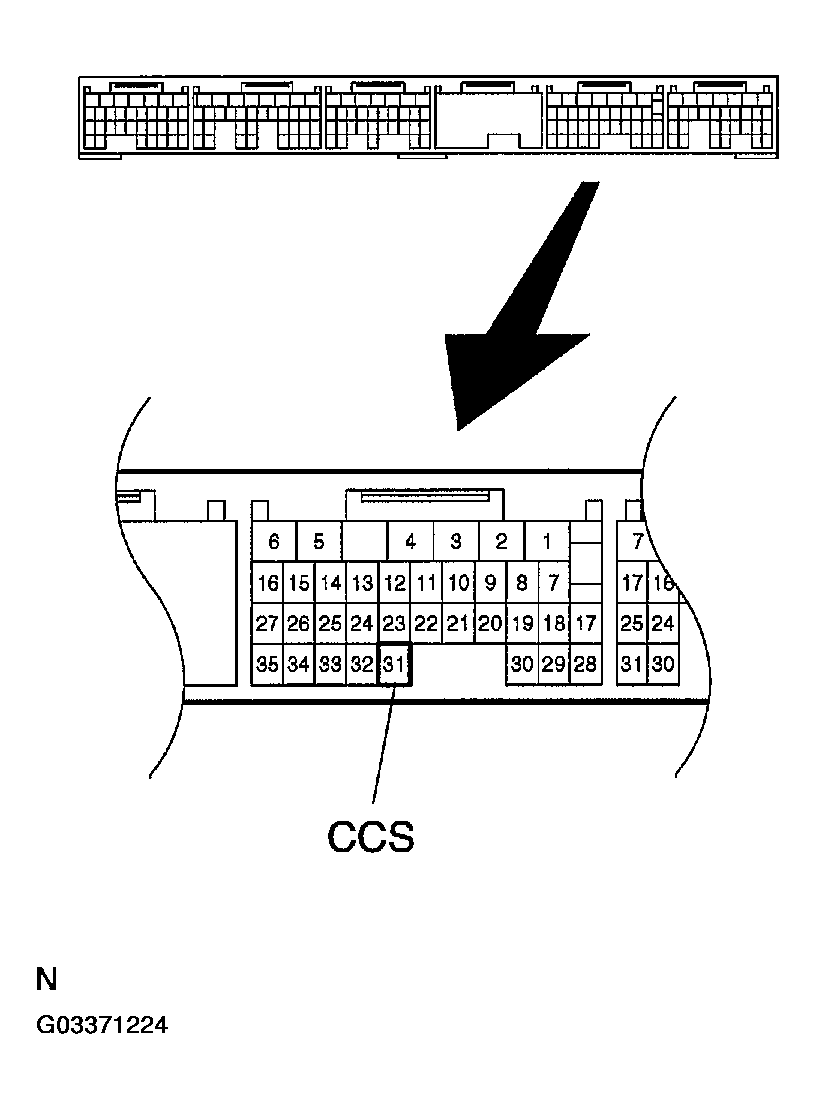

- Measure voltage between terminal CCS of ECM connector and body ground when each of the SET/COAST, RESUME/ACCEL and CANCEL is turned ON.
OK:
VOLTAGE SPECIFICATIONSwitch position Voltage (V) Neutral 10 -16V RES/ACC 2.4-3.8V SET/COAST 4.7-6.9 V CANCEL 6.9-9.8 V
- NG: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN ON PROBLEM SYMPTOMS TABLE (See page PROBLEM SYMPTOMS TABLE )
- OK: Go to next step
- INSPECT CRUISE CONTROL MAIN SWITCH ASSY
- Remove the steering wheel center pad.
- Disconnect the control switch connector.
- Measure resistance between terminal 4 and 5 of the control switch connector when the control switch is operated.
OK:
SWITCH POSITION SPECIFICATIONSwitch position Resistance (Ω) Neutral INFINITY (No continuity) CRUISE 0 (Continuity) RES/ACC 220-260 SET/COAST 600-660 CANCEL 1,500-1,600
- NG: REPLACE CRUISE CONTROL MAIN SWITCH ASSY
- OK: Go to next step
- CHECK HARNESS AND CONNECTOR
- Check for open and short circuit in the harness and the connector between terminal CCS of ECM and terminal CCS of the cruise control switch (See page ELECTRONIC CIRCUIT INSPECTION PROCEDURE ).
- Check for open and short circuit in the harness and the connector between terminal ECC of cruise control switch and body ground (See page ELECTRONIC CIRCUIT INSPECTION PROCEDURE ).
- NG: REPAIR OR REPLACE HARNESS OR CONNECTOR
- OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN ON PROBLEM SYMPTOMS TABLE (See page PROBLEM SYMPTOMS TABLE )
