Terminals Of Ecu

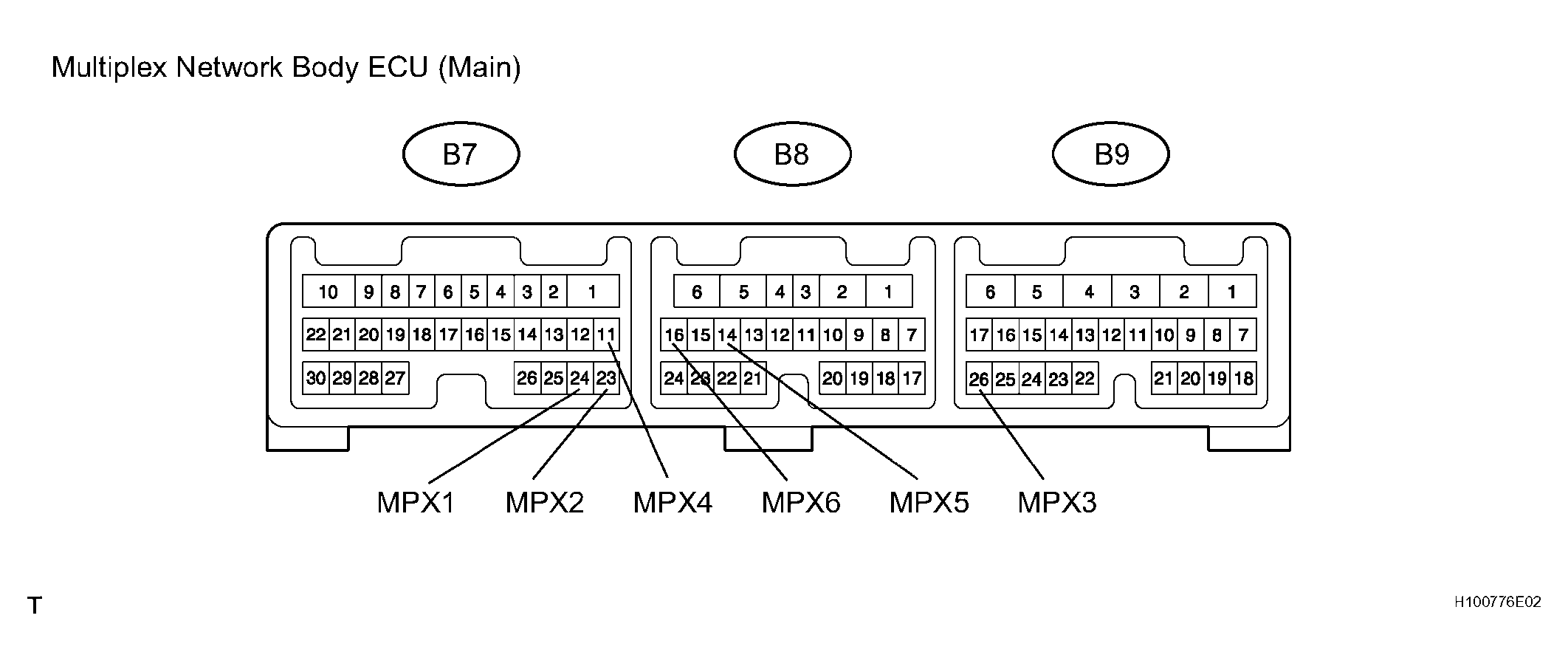

Fig 1: Identifying B7, B8 And B9 Connector Terminal
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 2: Identifying R40 Connector Terminal
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

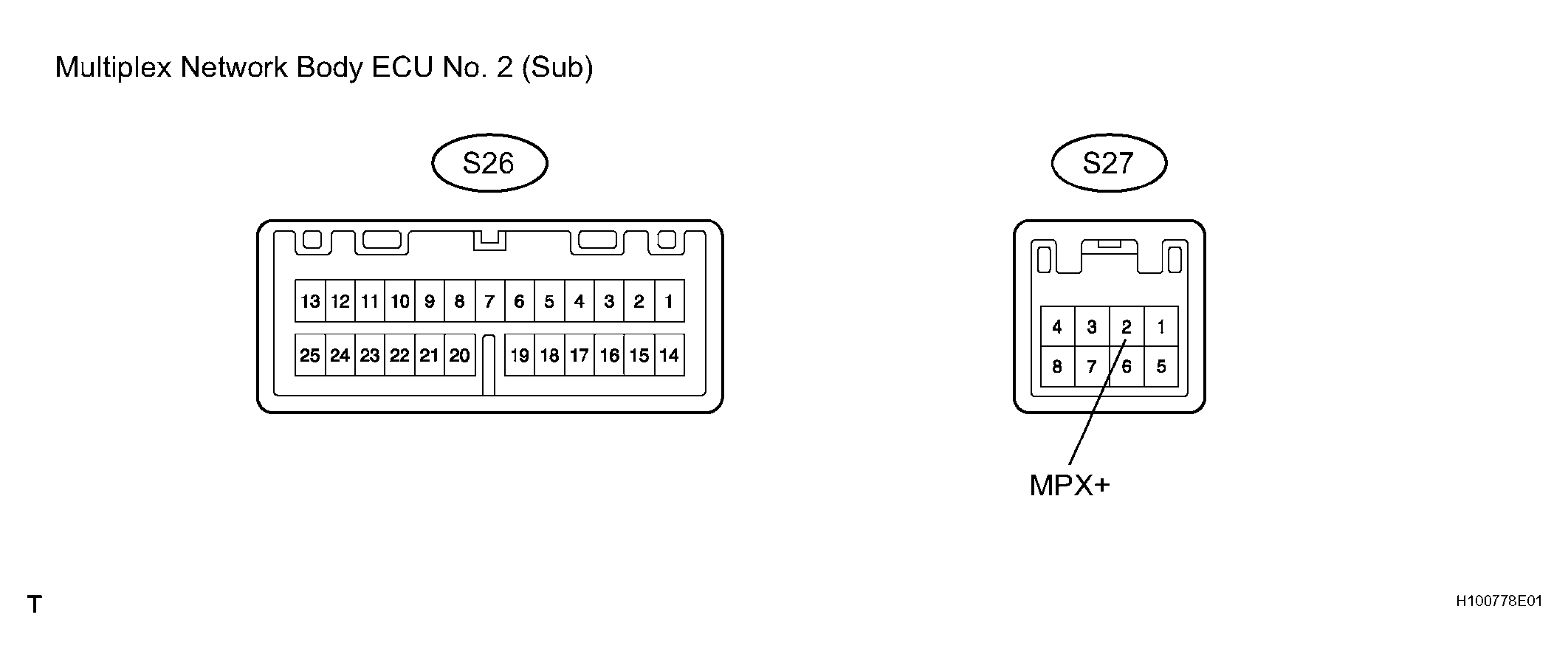

Fig 3: Identifying S26 And S7 Connector Terminal
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 4: Identifying M2 Connector Terminal
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

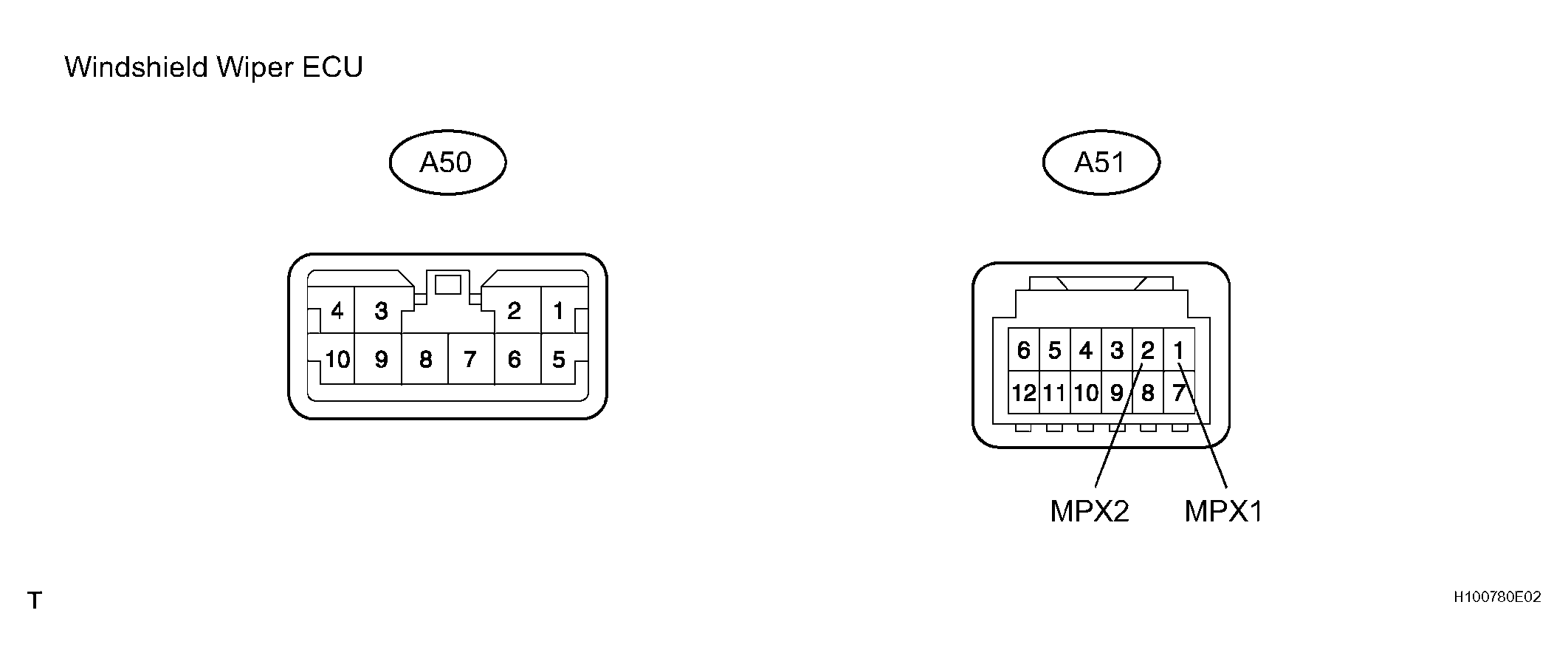

Fig 5: Identifying A50 And A51 Connector Terminal
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 6: Identifying S28 Connector Terminal
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

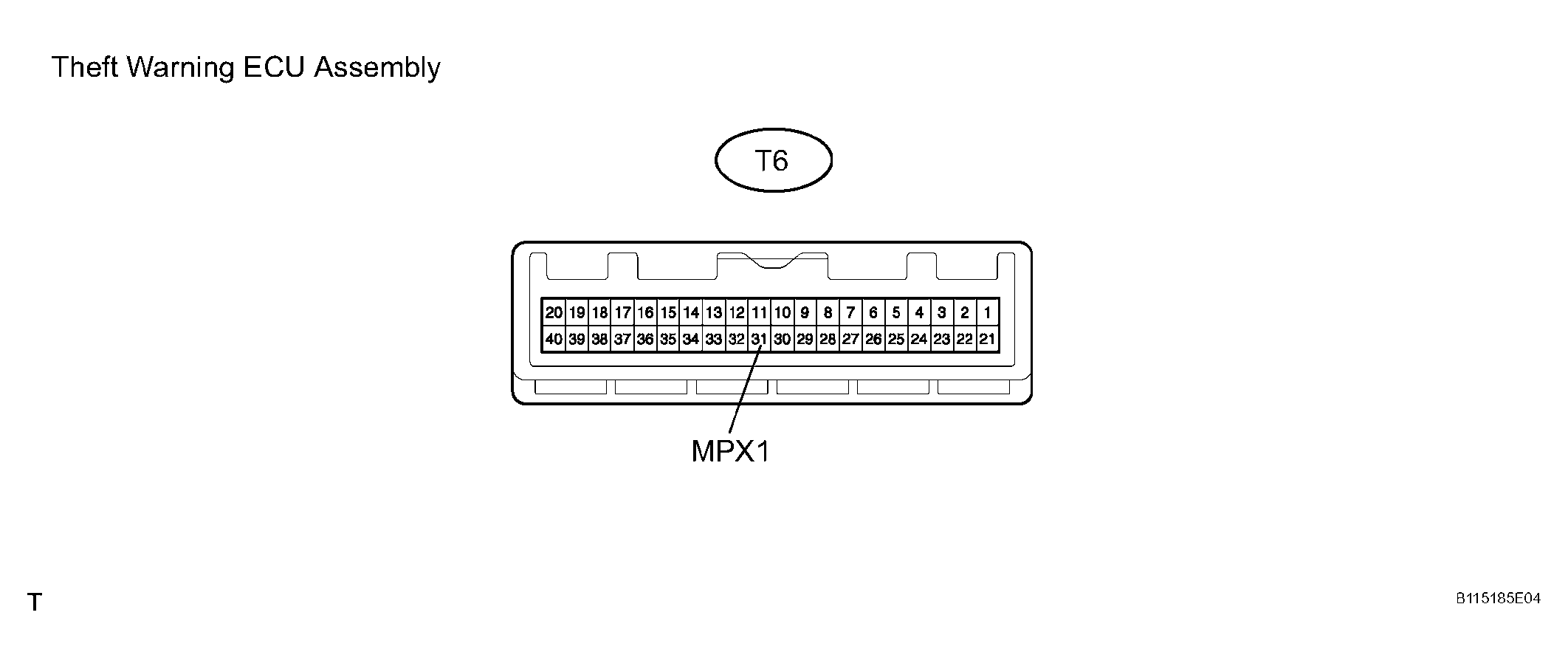

Fig 7: Identifying T6 Connector Terminal
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

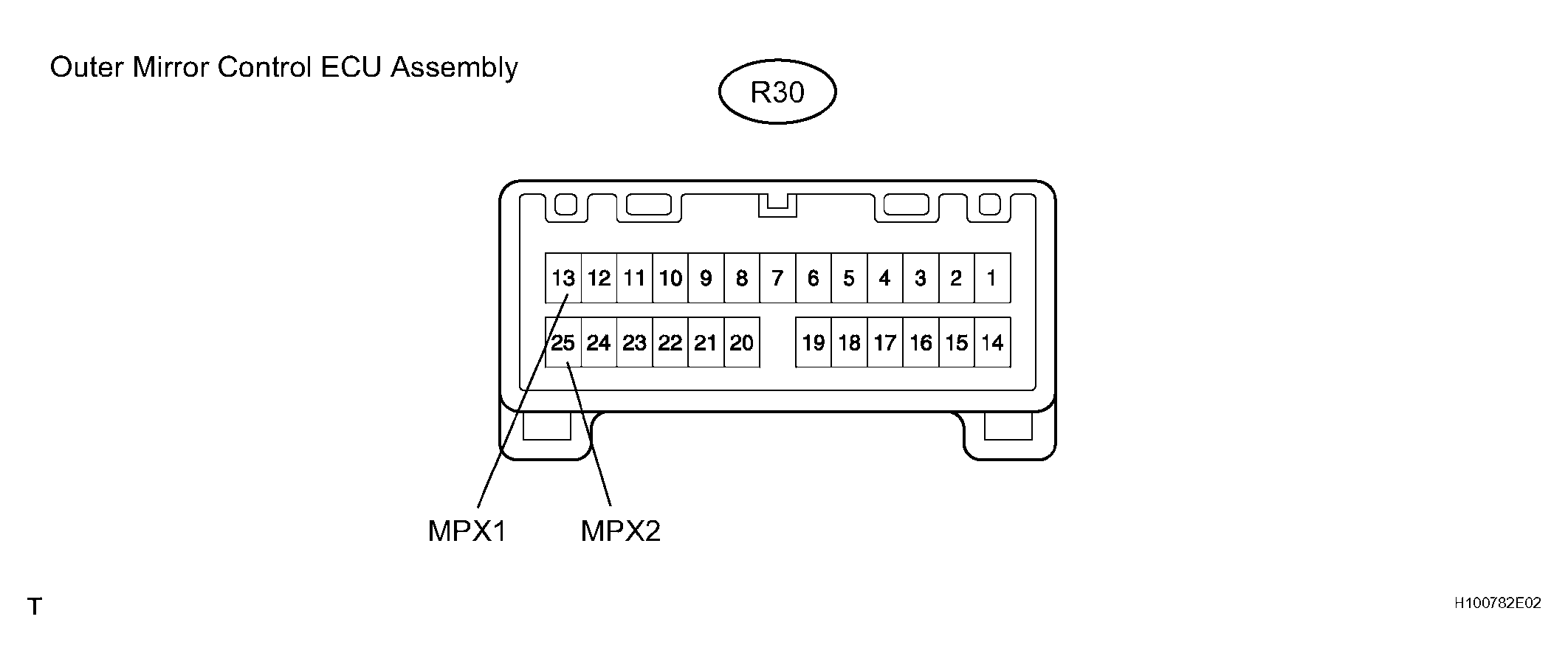

Fig 8: Identifying R30 Connector Terminal
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

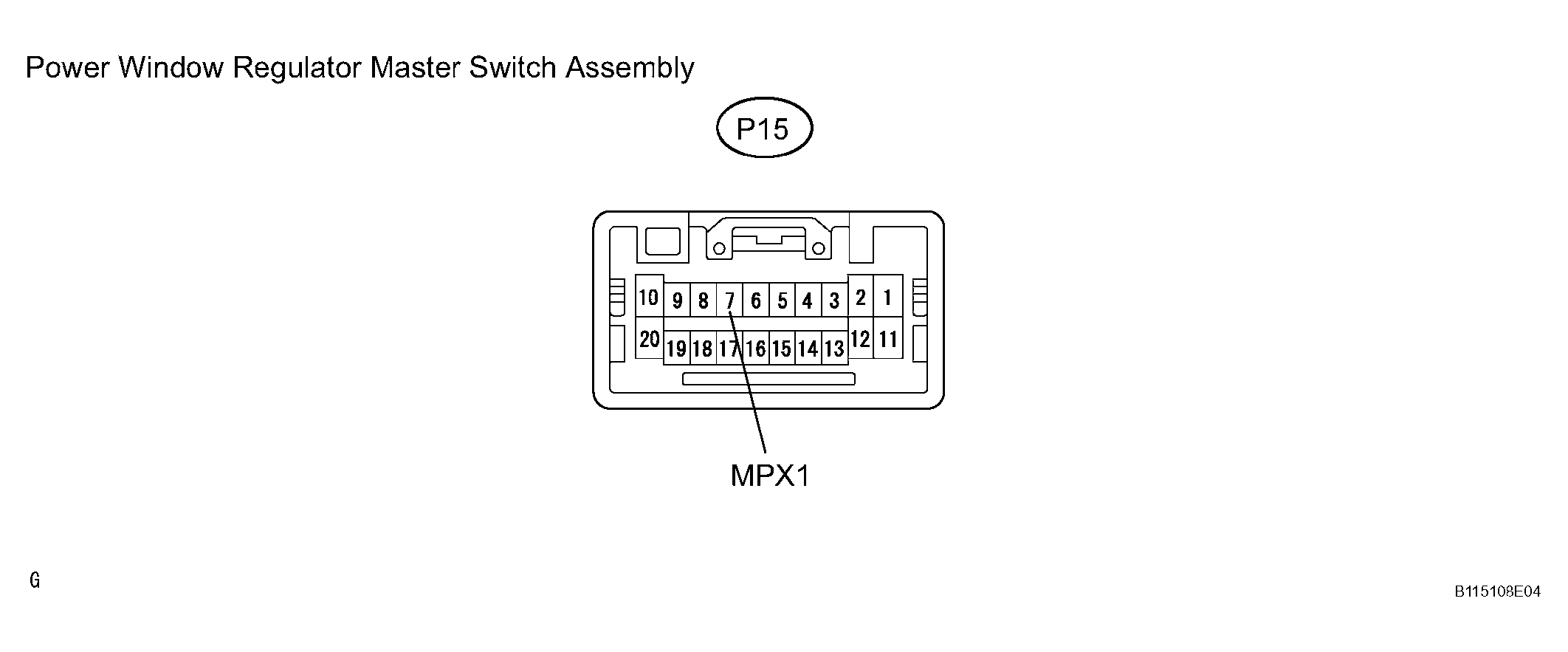

Fig 9: Identifying P15 Connector Terminal
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

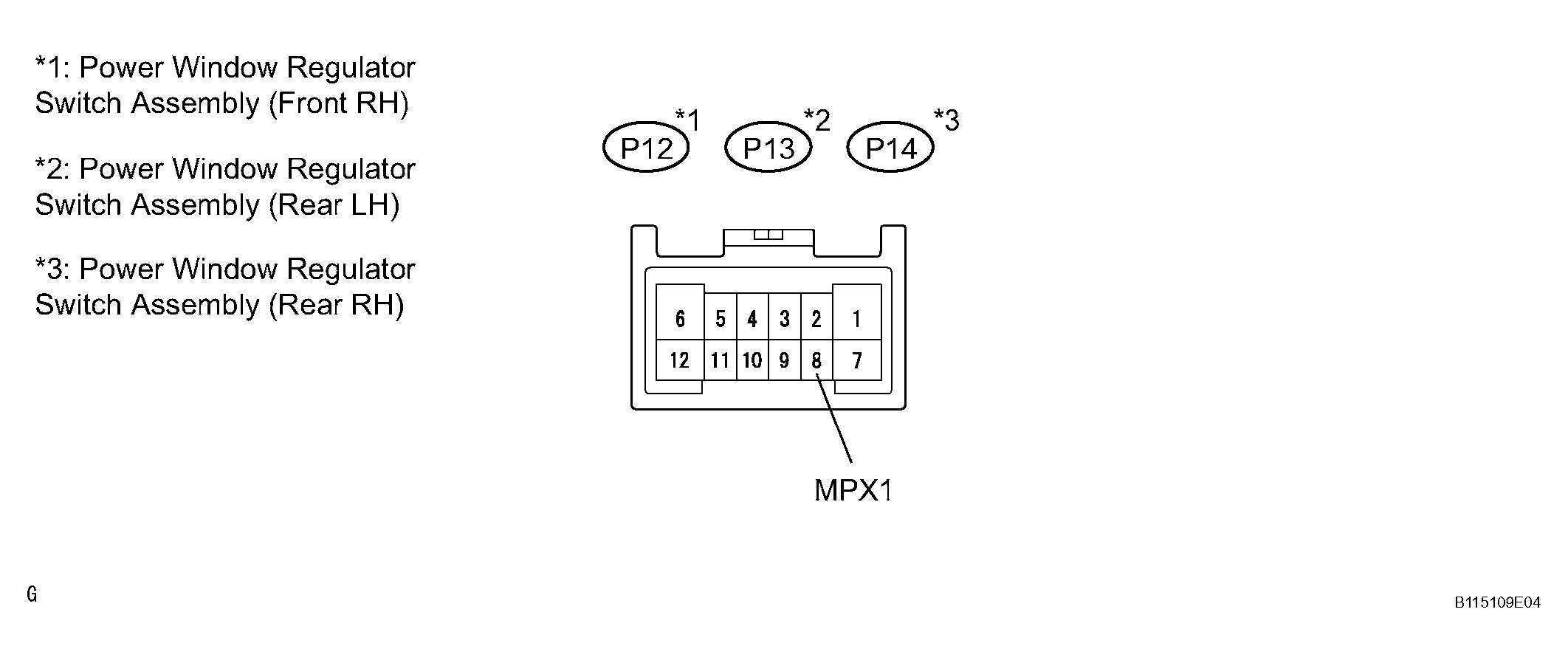

Fig 10: Identifying P12, P13 And P14 Connector Terminal
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

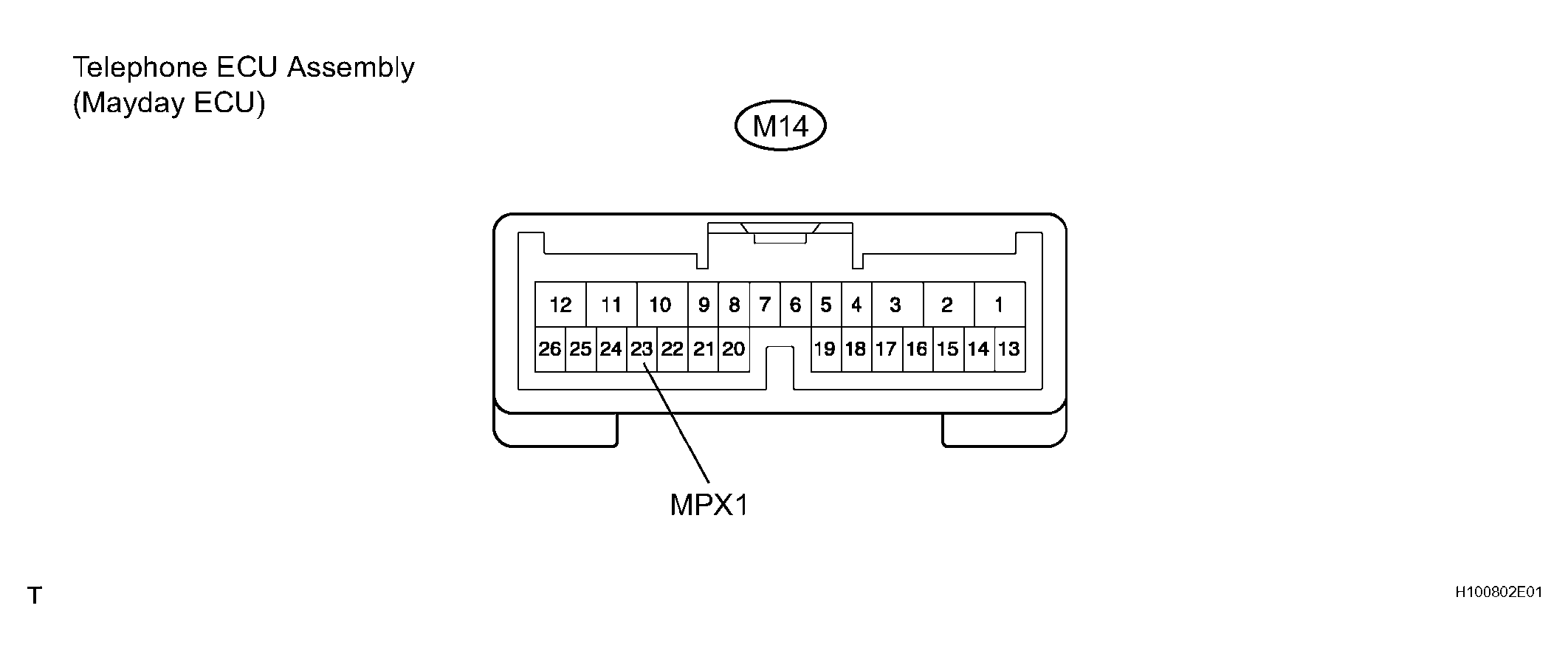

Fig 11: Identifying M14 Connector Terminal
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

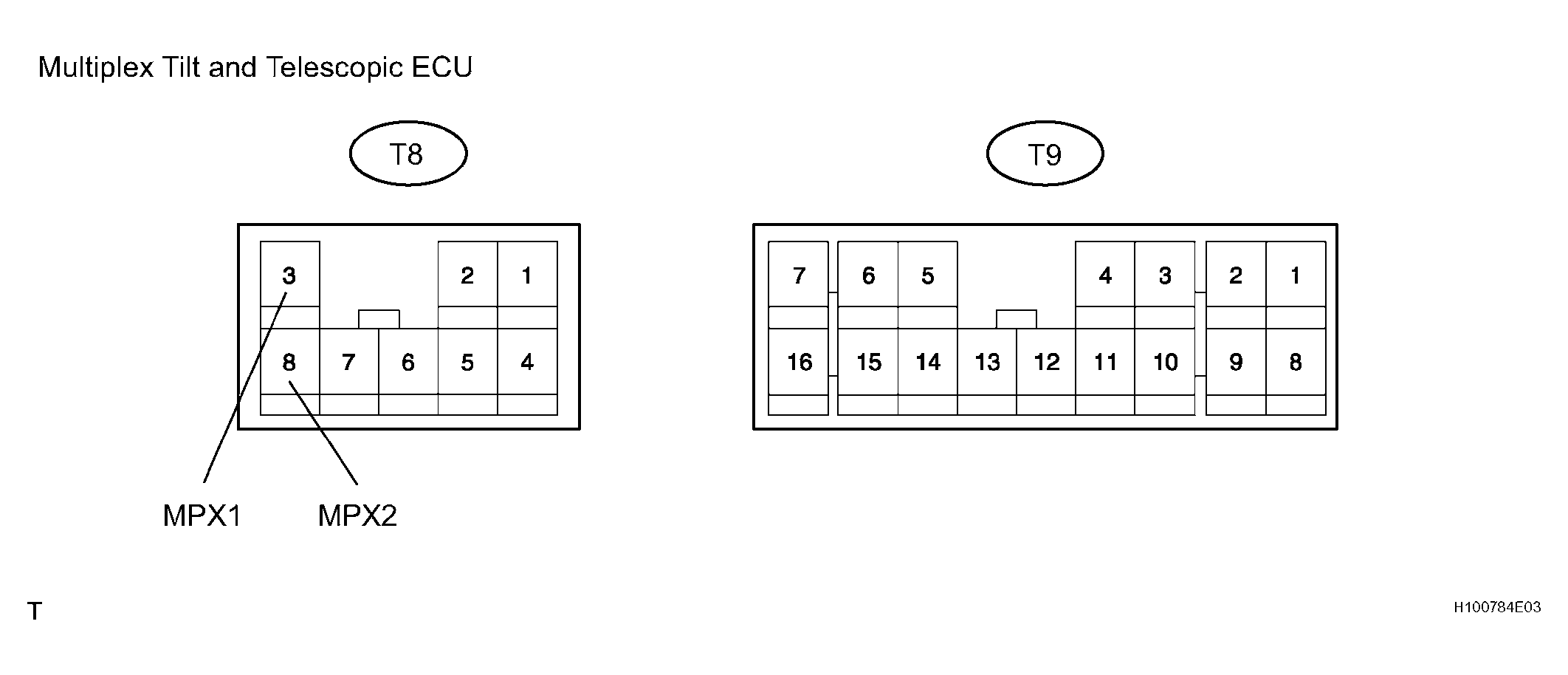

Fig 12: Identifying T8 And T9 Connector Terminal
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
