Connector Identification
NOTE:

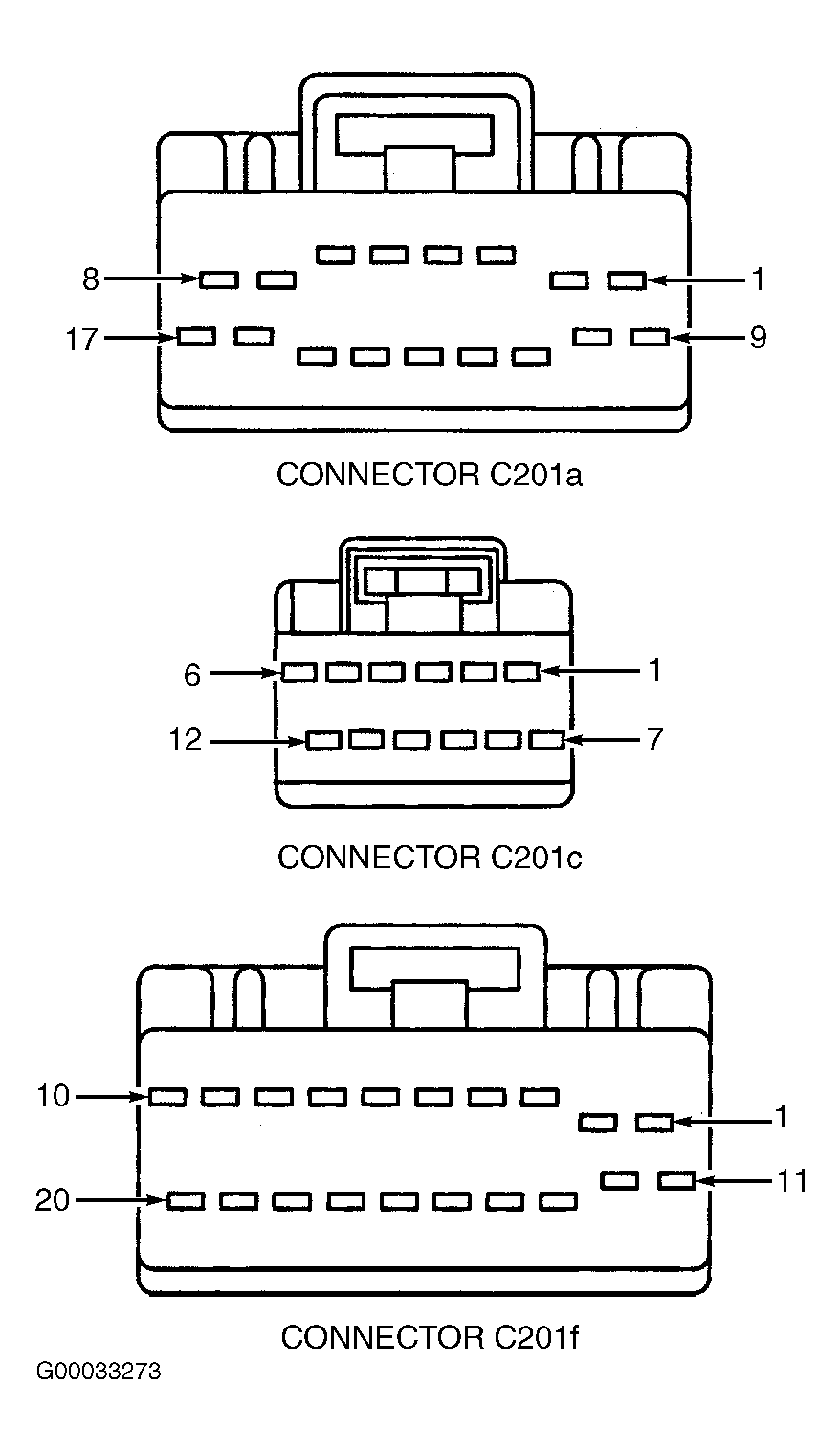

Use illustration to identify terminals referenced in testing. See Fig 1
. Also, see appropriate table.
FEM CONNECTOR C201a TERMINAL IDENTIFICATION
| Terminal No. | Wire Color | Circuit Description |
|---|---|---|
| 1 | ORG/WHT | Constant Switched Battery Voltage |
| 2 | BRN/GRN | Sensor Ground |
| 3 | ..... | ..... |
| 4 | BLK/YEL | Switched Ground |
| 5 | BLK/WHT | Switched Ground |
| 6 | BLK/GRN | Ground |
| 7 | BLK/WHT | Switched Ground |
| 8 | BLK/RED | Switched Ground |
| 9 | WHT/GRN | Sensor Signal |
| 10 | BLK/RED | Switched Ground |
| 11 | BLK/RED | Ground |
| 12 | ..... | ..... |
| 13 | BLK/RED | Ground |
| 14 | BLK/RED | Ground |
| 15 | BLK/RED | Ground |
| 16 | ..... | ..... |
| 17 | BLK/GRN | Switched Ground |
FEM CONNECTOR C201c TERMINAL IDENTIFICATION
| Terminal No. | Wire Color | Circuit Description |
|---|---|---|
| 1 | BLU | Data Link Bus (Negative) |
| 2 | BLK/BLU | Switched Ground |
| 3 | WHT | Sensor Signal |
| 4 | ..... | .... |
| 5 | BLK/GRN | Switched Ground |
| 6 | ORG/GRN | Constant Voltage |
| 7 | GRAY | Data Link Bus (Positive) |
| 8 | BRN/RED | Switched Ground |
| 9 | WHT/GRN | Sensor Signal |
| 10 | BLK/RED | Switched Ground |
| 11 | WHT/RED | Sensor Signal |
| 12 | BLK/RED | Ground |
FEM CONNECTOR C201f TERMINAL IDENTIFICATION
| Terminal No. | Wire Color | Circuit Description |
|---|---|---|
| 1 | ORG/YEL | Switched Constant Battery Voltage |
| 2 | WHT/RED | Sensor Signal |
| 3 | PNK/ORG | Voltage (Hot In RUN Only) |
| 4 | ..... | ..... |
| 5 | BRN | Switched Ground |
| 6 | ..... | ..... |
| 7 | ..... | ..... |
| 8 | BLK/YEL | Switched Ground |
| 9 | ..... | ..... |
| 10 | ..... | ..... |
| 11 | BLU/RED | Variable Switched DC Voltage |
| 12 | ORG | Constant Switched Battery Voltage |
| 13 | GRY/VIO | Signal 2 (Reverse, Downward) |
| 14 | YEL | Constant Sensor DC Voltage |
| 15 | YEL/VIO | Constant Switched Sensor DC Voltage |
| 16 | ..... | ..... |
| 17 | ..... | ..... |
| 18 | BRN/RED | Sensor Ground |
| 19 | BLK/GRN | Switched Ground |
| 20 | ..... | ..... |
