Power Seat Control Switch

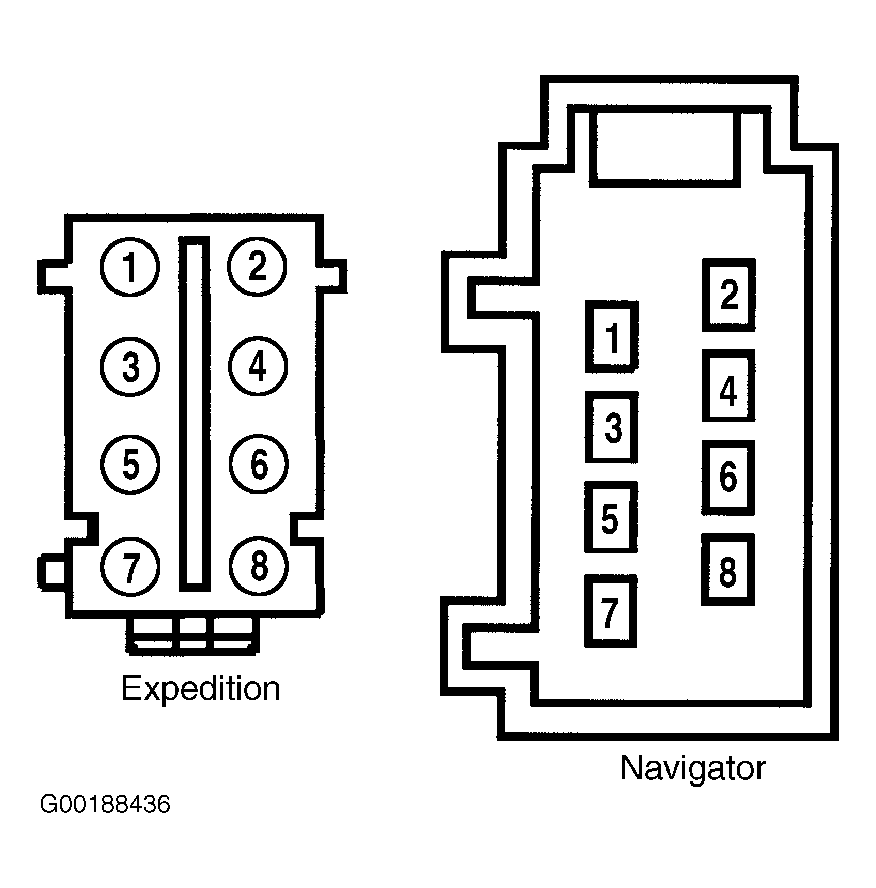

Remove seat control switch. See Figure. Measure resistance between indicated seat control switch terminals with switch in appropriate position. See SEAT CONTROL SWITCH TEST table. If resistance is not as specified, replace seat control switch. See POWER SEAT CONTROL SWITCHES (TEMPERATURE CONTROLLED/HEATED SEAT SWITCH, LUMBAR SWITCH AND POWER SEAT CONTROL SWITCH) in REMOVAL & INSTALLATION.
SEAT CONTROL SWITCH TEST
| Switch Position | Measure Between Terminals No. | Ohms | ||
|---|---|---|---|---|
| All Positions | (1) 4 & 8 | More Than 5 | ||
| Forward | 4 & 6 | 5 Or Less | ||
| Rearward | 4 & 7 | 5 Or Less | ||
| Front Down | 1 & 4 | 5 Or Less | ||
| Front Up | 4 & 5 | 5 Or Less | ||
| Rear Down | 3 & 4 | 5 Or Less | ||
| Rear Up | 2 & 4 | 5 Or Less | ||
| Entire Seat Down | 1, 3 & 4 | 5 Or Less | ||
| Entire Seat Up | 4, 2 & 5 | 5 Or Less | ||
|
||||
