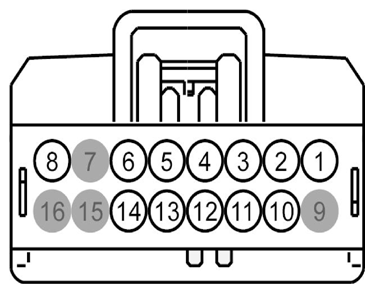

| 1 |
GD347 (BK-VT) |
18 |
GROUND - PILLAR C OR QUARTER PANEL LEFT (BC3T) |
|
| 2 |
SME56 (BN) |
22 |
CTRL MOD. - AUDIO # SUBWOOFER 2ND ENABLE |
without THX |
| 3 |
VME07 (WH) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + |
without THX |
| 3 |
VMEA3 (GN) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + |
THX |
| 4 |
VME09 (WH-GN) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + |
without THX |
| 4 |
VMEA7 (GY-BU) |
18 |
CTRL MOD. - AUDIO # SPEAKER REAR (WOOFER) + |
THX |
| 5 |
VME10 (WH-VT) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + |
without THX |
| 5 |
VMEA5 (GN-VT) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + |
THX |
| 6 |
VME12 (BN-WH) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + |
without THX |
| 7 |
* |
* |
Not Used |
|
| 8 |
SBP05 (GY-RD) |
18 |
FUSE - 5 OR CIRCUIT BREAKER |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
DMEA3 (*) |
18 |
CTRL MOD. - ACTIVE NOISE CANCELLATION # OUTPUT |
THX |
| 11 |
RME07 (WH-BN) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - |
without THX |
| 11 |
VMEA4 (YE-OG) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - |
THX |
| 12 |
RME09 (BN-YE) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - |
without THX |
| 12 |
VMEA8 (WH-GN) |
18 |
CTRL MOD. - AUDIO # SPEAKER REAR (WOOFER) - |
THX |
| 13 |
RME10 (WH-OG) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - |
without THX |
| 13 |
VMEA6 (YE-BU) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - |
THX |
| 14 |
RME12 (BN-BU) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) - |
without THX |
| 15 |
* |
* |
Not Used |
|
| 16 |
* |
* |
Not Used |
|
