Fuse And Relay Information: Notes

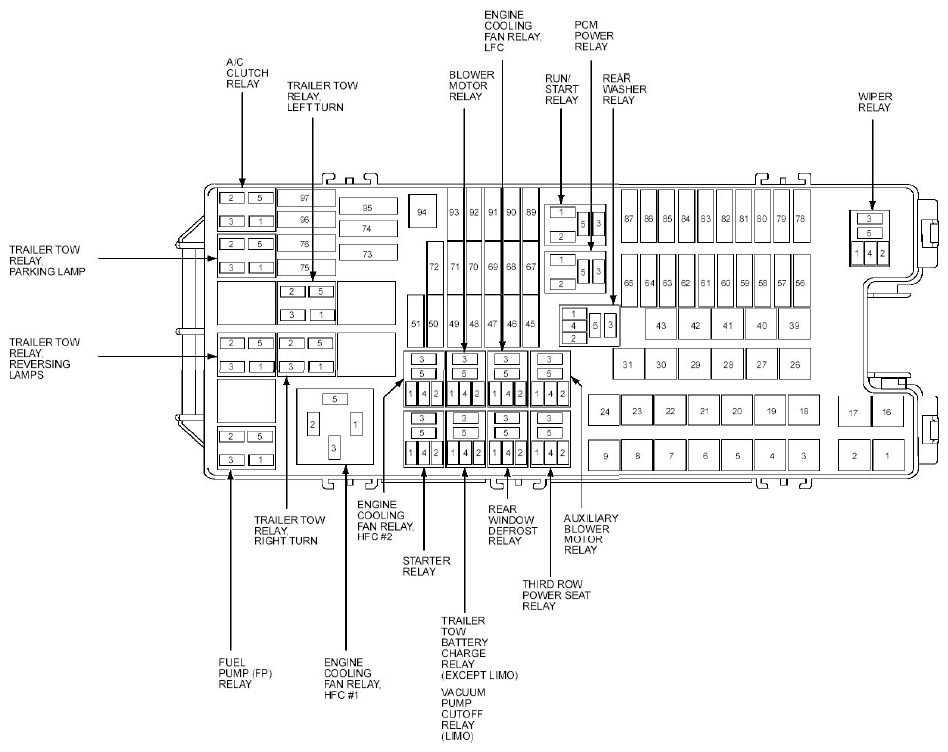

BATTERY JUNCTION BOX (BJB) RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| Trailer Tow Relay Reversing Lamps |
| Trailer Tow Relay Parking Lamp |
| A/C Clutch Relay |
| Trailer Tow Relay, Left Turn |
| Blower Motor Relay |
| Engine Cooling Fan Relay, Lfc |
| Run/Start Relay |
| PCM Power Relay |
| Rear Washer Relay |
| Auxiliary Blower Motor Relay |
| Third Row Power Seat Relay |
| Rear Window Defrost Relay |
| Trailer Tow Battery Charge Relay (Except Limo) |
| Vacuum Pump Cutoff Relay (Limo) |
| Starter Relay |
| Engine Cooling Fan Relay Hfc #2 |
| Engine Cooling Fan Relay, Hfc #1 |
| Trailer Tow Relay Right Turn |
| Fuel Pump (FP) Relay |
BATTERY JUNCTION BOX FUSE IDENTIFICATION LEGEND
| Fuse | Amps | Circuits protected |
|---|---|---|
| F1 | 40 | Cooling fan (LH) |
| F2 | 40 | Cooling fan (RH) |
| F3 | 30 | Trailer Brake Control (TBC) module |
| F4 | 30 | Front wiper relay |
| F5 | 50 | Anti-lock Brake System (ABS) module |
| F6 | 50 | Customer access |
| F7 | 30 | Liftgate/Trunk Module (LTM) |
| F8 | 20 | Roof opening panel motor assembly, Sunshade motor |
| F9 | 20 | Power point console, rear |
| F16 | 40 | Customer access |
| F17 | 30 | DC/AC inverter module |
| F18 | 40 | Blower motor relay |
| F19 | 30 | Starter relay |
| F20 | 20 | Power point console, front |
| F21 | 20 | Power point front |
| F22 | 30 | Third row power seat relay |
| F23 | 30 | Driver Seat Module (DSM) |
| F24 | 30 | Trailer tow battery charge relay |
| 40 | Vacuum pump cutoff relay (LIMO) | |
| F26 | 40 | Rear window defrost relay |
| F27 | 20 | Power point, rear |
| F28 | 30 | Dual Climate Controlled Seat Module (DCSM) |
| F29 | 30 | Dual Climate Controlled Seat Module (DCSM), rear |
| F30 | 20 | Rear heated seats |
| F31 | 25 | Engine cooling fans |
| F39 | 30 | Auxiliary blower motor relay |
| F40 | 30 | Left front smart window motor |
| F41 | 30 | Left rear smart window motor |
| F42 | 30 | All seat relay, Forward seat relay, Seat control switch, passenger side front |
| F43 | 20 | Anti-lock Brake System (ABS) module |
| F45 | 5 | Rain sensor module |
| F46 | 6 | EVAP canister vent valve - GTDI |
| F47 | 15 | Windshield washer pump motor |
| F48 | 10 | Left and right headlamp assemblies |
| F49 | - | Not used |
| F50 | 10 | Heated exterior rear view mirrors |
| F51 | 5 | Fuel pump control module, -(TIVCT) Powertrain Control Module (PCM), Fuel injector 1, Fuel injector 2, Fuel injector 3, Fuel injector 4, Fuel injector 5, Fuel injector 6 |
| F56 | 30 | Fuel Pump (FP) relay |
| F57 | 20 | HID Headlamp, left |
| F58 | 10 | Generator |
| F59 | 10 | Brake Pedal Position (BPP) switch |
| F60 | 10 | Trailer tow reverse lamps |
| F61 | 20 | Customer access |
| F62 | 10 | A/C clutch relay |
| F63 | 16 | Trailer tow stop/turn lamp relays |
| F64 | 15 | Rear window wiper motor |
| F65 | 20 | Customer access |
| F67 | 20 | Mass Air Flow/Intake Air Temperature (MAF/IAT) sensor - 3.5L/3.7L TIVCT, Heated oxygen sensors |
| F68 | 20 | Coil On Plugs (COPs) |
| F69 | 20 | Powertrain Control Module (PCM) |
| F70 | 15 | A/C clutch relay, Engine cooling fan relays. LFC, HFC #1 and HFC #2 All Wheel Drive (AWD) relay module, Turbocharger (TC) wastegate regulating valve solenoid - GTDI, Turbocharger Bypass (TCBY) valve - GTDI, Turbocharger Bypass (TCBY2) valve 2 - 3.5L GTDI, Externally Controlled Variable Displacement Compressor (EVDC) |
| F71 | - | Not used |
| F72 | 5 | Customer access |
| F73 | 5 | Customer access |
| F74 | - | Not used |
| F78 | 20 | HID Headlamp, right |
| F79 | 10 | Cruise-Control Module (C-CM) |
| F80 | 30 | Customer access |
| F81 | 15 | Customer access |
| F82 | 15 | Rear washer relay |
| F83 | - | Not used |
| F84 | 20 | Trailer tow park lamp relay |
| F85 | 15 | Customer access |
| F86 | 6 | EVAP canister vent valve - TIVCT, PCM power relay, Powertrain Control Module (PCM) |
| F87 | 5 | Run/Start relay |
| F89 | 10 | Anti-lock Brake System (ABS) module, Headlamp Control Module (HCM) |
| F90 | 10 | Powertrain Control Module (PCM). |
| F91 | 10 | Cruise-Control Module (C-CM) - 3.5L/3.7L TIVCT |
| F92 | 6 | Blower motor relay, Power Steering Control Module (PSCM) |
| F93 | 5 | Rear window defrost relay, (Non-LIMO) Trailer tow battery charge relay, (LIMO) Vacuum pump cutoff relay, Auxiliary blower motor relay |
| F94 | 30 | Body Control Module (BCM) fusing |
| F95 | - | Not used |
