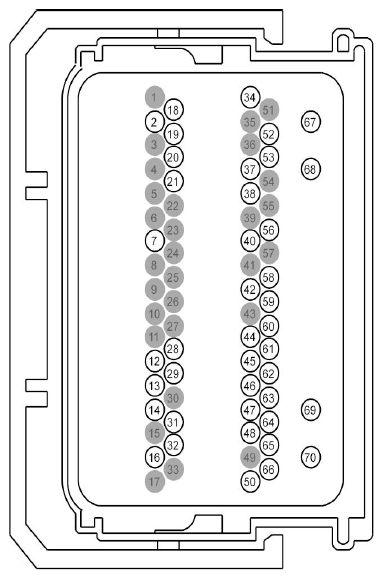

| 1 |
* |
* |
Not Used |
|
| 2 |
RE320 (BU) |
20 |
CTRL MOD. - POWERTRAIN # MASS AIR FLOW SEN. LH BANK OR 1ST BANK (MAFRTN) |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
CDC12 (YE) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
CH302 (WH-BN) |
20 |
CTRL MOD. - POWERTRAIN # A/C CLUTCH CONTROL RELAY/WOT AC CUTOFF (ACCR) |
|
| 13 |
CLS17 (YE-GY) |
18 |
SWITCH - BRAKE PEDAL POSITION (BPP) - NORMAL OPEN |
|
| 14 |
CDC15 (VT) |
18 |
GENERATOR (ALTERNATOR) # LOAD INPUT (GENLI) |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
CDC35 (BU-WH) |
18 |
SWITCH - IGNITION # START |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
CE201 (VT) |
20 |
CTRL MOD. - POWERTRAIN # FAN CONTROL HIGH (FC) |
|
| 19 |
VE225 (YE-OG) |
20 |
FUEL PUMP COMMAND (FPC) |
|
| 20 |
CE114 (GN-BU) |
20 |
CTRL MOD. - POWERTRAIN # CANISTER VENT SOLENOID (CANV) |
|
| 21 |
CBK01 (BU) |
18 |
VPWR FUEL - A |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
* |
* |
Not Used |
|
| 26 |
* |
* |
Not Used |
|
| 27 |
* |
* |
Not Used |
|
| 28 |
VE701 (YE-OG) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION (APP1) |
|
| 29 |
VE702 (BU-WH) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) |
|
| 30 |
* |
* |
Not Used |
|
| 31 |
VH433 (VT-OG) |
18 |
TRANSDUCER - A/C PRESSURE (ACPT) |
|
| 32 |
VE518 (BN-WH) |
20 |
MONITOR - FUEL PUMP (FPM) |
|
| 33 |
* |
* |
Not Used |
|
| 34 |
CE202 (YE) |
20 |
CTRL MOD. - POWERTRAIN # FAN CONTROL LOW (FC) |
|
| 35 |
* |
* |
Not Used |
|
| 36 |
* |
* |
Not Used |
|
| 37 |
CDC38 (WH-VT) |
20 |
SWITCH - STARTER |
|
| 38 |
CE607 (BN-YE) |
20 |
RELAY - ENGINE RUNNING |
|
| 39 |
* |
* |
Not Used |
|
| 40 |
VE807 (YE-VT) |
20 |
SENSOR - MASS AIR FLOW LH BANK OR 1ST BANK OR UNIQUE (MAF) |
|
| 41 |
* |
* |
Not Used |
|
| 42 |
CBB55 (BN-BU) |
20 |
FUSE - 55 OR CIRCUIT BREAKER |
|
| 43 |
* |
* |
Not Used |
|
| 44 |
RE136 (VT-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPRTN) |
|
| 45 |
LE136 (GN-OG) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPVREF) |
|
| 46 |
CES09 (VT-OG) |
18 |
SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) |
|
| 47 |
VE740 (VT-GY) |
20 |
SENSOR - INTAKE AIR TEMPERATURE (IAT) |
|
| 48 |
RES08 (GN-BN) |
20 |
CTRL MOD. - POWERTRAIN # SPEED CONTROL COMMAND RETURN (SCCSRTN) |
|
| 49 |
* |
* |
Not Used |
|
| 50 |
GD113 (BK-YE) |
18 |
GROUND - COWL RIGHT |
|
| 51 |
* |
* |
Not Used |
|
| 52 |
LE424 (YE-GN) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (VREF) |
|
| 53 |
CDC10 (BU-OG) |
18 |
CTRL MOD. - POWERTRAIN # GENERATOR REGULATOR CONTROL (GENRC) |
|
| 54 |
* |
* |
Not Used |
|
| 55 |
* |
* |
Not Used |
|
| 56 |
RE407 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) |
|
| 57 |
* |
* |
Not Used |
|
| 58 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW (HSCAN-) |
|
| 59 |
VDB04 (WH-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH (HSCAN +) |
|
| 60 |
RE137 (YE-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPRTN2) |
|
| 61 |
LE137 (BU-GY) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPVREF2) |
|
| 62 |
SBB41 (RD) |
20 |
FUSE - 41 OR CIRCUIT BREAKER |
|
| 63 |
CET23 (WH) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE OUTPUT REVERSE (TRO-R) |
|
| 64 |
VES10 (WH) |
20 |
SWITCH - SPEED CONTROL COMMAND (SCCS) |
|
| 65 |
VE922 (VT-GN) |
20 |
TRANSDUCER - FUEL TANK PRESSURE (FTP) |
|
| 66 |
LE230 |
20 |
CTRL MOD. - POWERTRAIN # (BN-BU) FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (FTPREF) |
|
| 67 |
CBB75 (YE-GY) |
18 |
FUSE - 75 OR CIRCUIT BREAKER |
|
| 68 |
CBB75 (YE-GY) |
18 |
FUSE - 75 OR CIRCUIT BREAKER |
|
| 69 |
GD113 (BK-YE) |
18 |
GROUND - COWL RIGHT |
|
| 70 |
GD113 (BK-YE) |
18 |
GROUND - COWL RIGHT |
|
