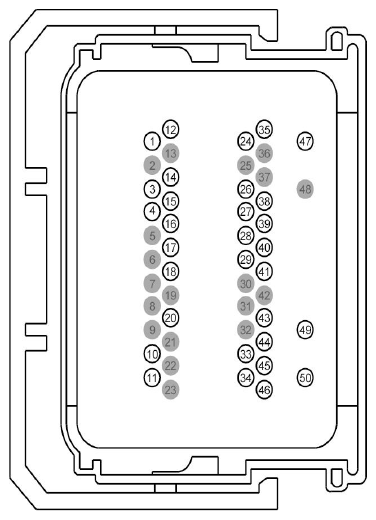

| 1 |
VET33 (WH-OG) |
20 |
SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
LE111 (VT-GN) |
18 |
TR/OSS/TSS BUFFERED POWER SUPPLY SENSORS (VBPWR) |
|
| 4 |
VE826 (BN-VT) |
20 |
UNIVERSAL OXYGEN SENSOR #11 (UO2S-11) |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
CET08 (BN-WH) |
18 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID D (SSD) |
|
| 11 |
CET18 (GY-YE) |
18 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID E (SSE) (SS1) |
|
| 12 |
CET22 (GY-BN) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE OUTPUT PARK (TRO-P) |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
VET26 (BN-GN) |
20 |
SENSOR - OUTPUT SHAFT SPEED (OSS) |
|
| 15 |
LE448 (GY-BU) |
20 |
UNIVERSAL OXYGEN SENSOR GROUND REFERENCE #11 (UO2SGREF- 11) |
|
| 16 |
LE453 (BN-BU) |
20 |
UNIVERSAL OXYGEN SENSOR PUMPING CURRENT TRIM #21 (UO2SPCT-21) |
|
| 17 |
LE452 (GN) |
20 |
UNIVERSAL OXYGEN SENSOR PUMPING CURRENT TRIM #11 (UO2SPCT-11) |
|
| 18 |
VE731 (YE-GN) |
18 |
SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
VET27 (BN-YE) |
20 |
SENSOR - TRANSMISSION FLUID TEMPERATURE (TFT) |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
CE235 (GN-BN) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 1ST OR UNIQUE (UO2SHTR-11) |
|
| 25 |
* |
* |
Not Used |
|
| 26 |
RE242 (GN) |
18 |
CTRL MOD. - POWERTRAIN # HEATED OXYGEN SENSOR POST CAT 1ST OR UNIQUE (SIGRTN) |
|
| 27 |
VE733 (WH) |
18 |
SENSOR - HEATED OXYGEN POST CAT. 2ND (HO2S22) |
|
| 28 |
LE450 (WH) |
20 |
UNIVERSAL OXYGEN SENSOR PUMPING CURRENT #21 (UO2SPC-21) |
|
| 29 |
LE451 (BN-YE) |
20 |
UNIVERSAL OXYGEN SENSOR PUMPING CURRENT #11 (UO2SPC-11) |
|
| 30 |
* |
* |
Not Used |
|
| 31 |
* |
* |
Not Used |
|
| 32 |
* |
* |
Not Used |
|
| 33 |
CET34 (BN-GN) |
20 |
SWITCH - TRANSMISSION CONTROL/TOW HAUL MODE |
|
| 34 |
CET09 (YE-VT) |
18 |
LINE PRESSURE CONTROL (LPC) (SSF/PC5) |
|
| 35 |
CE236 (GY-VT) |
18 |
POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 2ND (UO2SHTR-21) |
|
| 36 |
* |
* |
Not Used |
|
| 37 |
* |
* |
Not Used |
|
| 38 |
RE406 (GY-VT) |
18 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (SIGRTN) |
|
| 39 |
VE827 (GN-WH) |
20 |
UNIVERSAL OXYGEN SENSOR #21 (UO2S-21) |
|
| 40 |
LE449 (VT-GN) |
20 |
UNIVERSAL OXYGEN SENSOR GROUND REFERENCE #21 (UO2SGREF-21) |
|
| 41 |
RET24 (BN-BU) |
18 |
CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) |
|
| 42 |
* |
* |
Not Used |
|
| 43 |
CET05 (BU-GN) |
18 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID A (SSA) |
|
| 44 |
CET06 (GN-BN) |
18 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID B (SSB) |
|
| 45 |
CET07 (GY-OG) |
18 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID C (SSC) |
|
| 46 |
CET10 (BU-GY) |
18 |
TORQUE CONVERTER CLUTCH (TCC) SOLENOID (SSF/PC6) |
|
| 47 |
CE233 (WH-OG) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) |
|
| 48 |
* |
* |
Not Used |
|
| 49 |
CE234 (BU-WH) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 2ND (HTR22) |
|
| 50 |
CET25 (BU-GN) |
18 |
TRANSMISSION SOLENOID POWER CONTROL (TSPC) |
|
