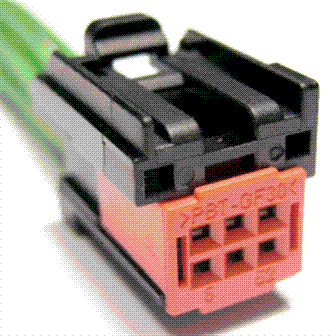

Connector End View C2195 - START/STOP SWITCH
Connector:C2195
Description
START/STOP SWITCH
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPK34 (BN-VT) | 20 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 1 | |
| 2 | CPK36 (VT-BN) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP RUN LED | |
| 3 | GD115 (BK-GY) | 20 | GROUND - CROSS CAR BEAM # 2ND POINT | |
| 4 | SBP28 (GN-RD) | 20 | FUSE - 28 OR CIRCUIT BREAKER | |
| 5 | VLN04 (VT-GY) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 6 | CPK35 (YE-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 2 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1164 |
Service Part Number: 8U2Z-14S411-JB Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Switch - Deck Lid / Hatch Release Switch - Deck Lid / Lift Gate Ajar Switch - Hazard Warning Switch - Heated Back Light (Rear Defrost) Switch - Power Liftgate Switch - Reverse Park Aid Switch - Start/Stop Switch - Sunshade Switch - Traction Control |
