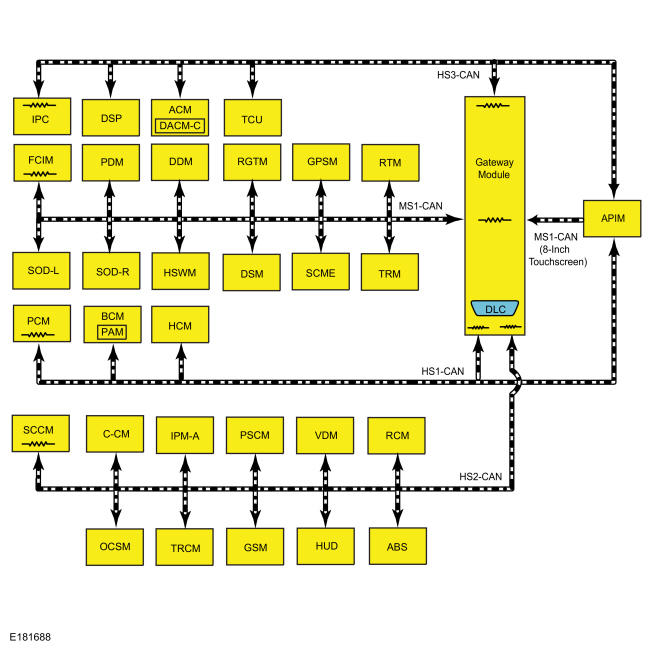

Module Network Chart
WARNING: This page is about a different car, the 2015 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.
| Module Name | Network Type |
|---|---|
| APIM | HS-CAN1 |
| HS-CAN3 | |
| MS-CAN | |
| ABS module | HS-CAN2 |
| ACM | HS-CAN3 |
| DSP (if equipped) | HS-CAN3 |
| BCM | HS-CAN1 |
| CCM (if equipped) | HS-CAN2 |
| DACMC (integral with the ACM) | HS-CAN3 |
| DDM | MS-CAN |
| DSM | MS-CAN |
| FCIM | MS-CAN |
| GWM | HS-CAN1 |
| HS-CAN2 | |
| HS-CAN3 | |
| MS-CAN | |
| GSM | HS-CAN2 |
| GPSM | MS-CAN |
| Headlamp Control Module (HCM) (if equipped) | HS-CAN1 |
| HSWM (if equipped) | MS-CAN |
| HUD module (if equipped) | HS-CAN2 |
| IPC | HS-CAN3 |
| IPMA (if equipped) | HS-CAN2 |
| OCSM | HS-CAN2 |
| PAM (Integral with BCM) | HS-CAN1 |
| PSCM | HS-CAN2 |
| PCM | HS-CAN1 |
| PDM | MS-CAN |
| RTM | MS-CAN |
| RGTM (if equipped) | MS-CAN |
| RCM | HS-CAN2 |
| SCME (if equipped) | MS-CAN |
| SODL (if equipped) | MS-CAN |
| SODR (if equipped) | MS-CAN |
| SCCM | HS-CAN2 |
| TRCM | HS-CAN2 |
| TRM (if equipped) | MS-CAN |
| TCU (if equipped) | HS-CAN3 |
| VDM | HS-CAN2 |
