Module Network Chart
WARNING: This page is about a different car, the 2016 Lincoln MKX. However, it is still accessible from the selected car via links, so may be relevant.

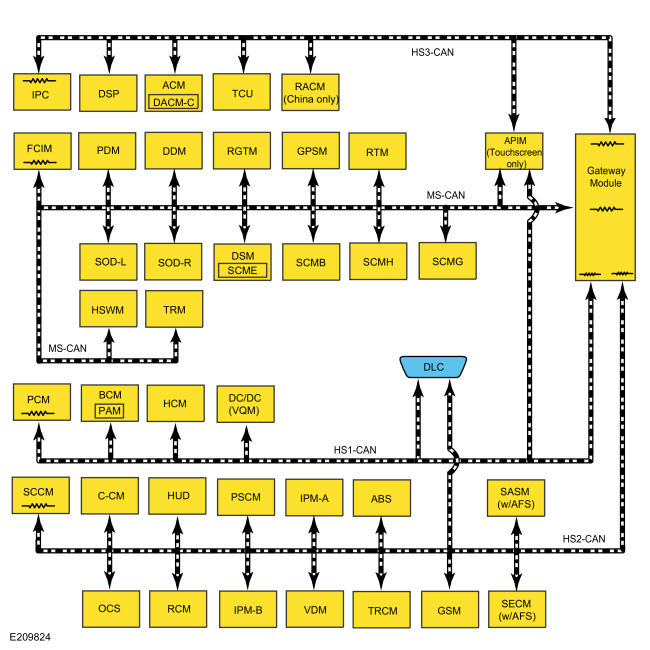

Module Network Chart
NOTE:
In order to identify which SYNC generation the vehicle is equipped with, refer to the appropriate Information and Entertainment Systems article.
| Module Name | Network Type | Terminating Module |
|---|---|---|
| APIM | HS-CAN1 | No |
| HS-CAN3 | No | |
| MS-CAN | No | |
| ABS module | HS-CAN2 | No |
| ACM | HS-CAN3 | No |
| Audio DSP (if equipped) | HS-CAN3 | No |
| BCM | HS-CAN1 | No |
| CCM | HS-CAN2 | No |
| DACMC (integrated with ACM) | HS-CAN3 | No |
| DC/ DC converter control module (VQM) (if equipped) | HS-CAN1 | No |
| DDM | MS-CAN | No |
| DSM | MS-CAN | No |
| FCIM | MS-CAN | Yes |
| GWM | HS-CAN1 | Yes |
| HS-CAN2 | Yes | |
| HS-CAN3 | Yes | |
| MS-CAN | Yes | |
| GSM | HS-CAN2 | No |
| GPSM (if equipped with SYNC 2) | MS-CAN | No |
| HCM (if equipped) | HS-CAN1 | No |
| HUD module (if equipped) | HS-CAN2 | No |
| HSWM (if equipped) | MS-CAN | No |
| IPC | HS-CAN3 | Yes |
| IPMA (if equipped) | HS-CAN2 | No |
| IPMB (if equipped) | HS-CAN2 | No |
| OCS module | HS-CAN2 | No |
| PAM (if equipped) (integrated with BCM) | HS-CAN1 | No |
| PSCM | HS-CAN2 | No |
| PCM | HS-CAN1 | Yes |
| PDM | MS-CAN | No |
| RTM | MS-CAN | No |
| RACM (China only) | HS-CAN3 | No |
| RGTM | MS-CAN | No |
| RCM | HS-CAN2 | No |
| SODL (if equipped) | MS-CAN | No |
| SODR (if equipped) | MS-CAN | No |
| SCME (if equipped) (integrated with DSM) | MS-CAN | No |
| SCMG (if equipped) | MS-CAN | No |
| Passenger Front Seat Module (SCMB) (if equipped) | MS-CAN | No |
| SCMH (if equipped) | MS-CAN | No |
| SASM (if equipped with adaptive steering) | HS-CAN2 | No |
| SECM (if equipped with adaptive steering) (communicates on the HS-CAN2 through the SASM) | HS-CAN2 | No |
| SCCM | HS-CAN2 | Yes |
| TCU (if equipped) | HS-CAN3 | No |
| TRM (if equipped) | MS-CAN | No |
| TRCM | HS-CAN2 | No |
| VDM (if equipped) | HS-CAN2 | No |
