Main Switch

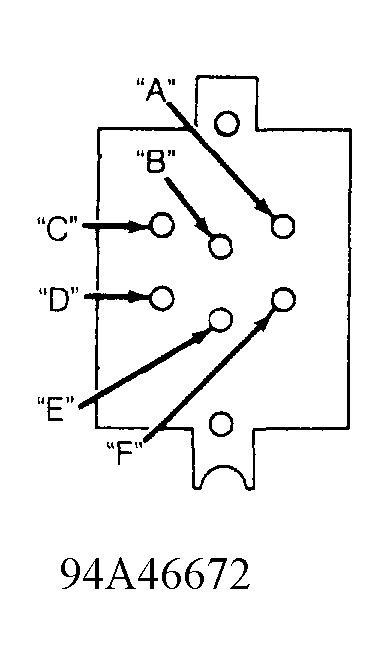

Check continuity across specified terminals of main switch connector with main switch button held in specified position. See appropriate MAIN SWITCH CONTINUITY TEST table. SeeFig 1 . Replace main switch if continuity is not as specified.
MAIN SWITCH CONTINUITY TEST
| Switch Position | Terminals | |
|---|---|---|
| Driver | ||
| UP | A & B; A & C; A & F; | |
| UP | B & C; B & F; C & F; D & E | |
| Off (Neutral) | A & C; A & B; A & D; A & F; B & C; | |
| Off (Neutral) | B & D; B & F; C & D; C & F; D & F | |
| DOWN | C & D; A & B; A & D; A & F; | |
| DOWN | B & D; B & F; C & E; D & F | |
| Passenger | ||
| UP | A & B; A & C; A & D; | |
| UP | B & C; B & D; C & D; E & F | |
| Off (Neutral) | A & C; A & B; A & D; A & F; B & C; | |
| Off (Neutral) | B & D; B & F; C & D; C & F; D & F | |
| DOWN | A & E; B & C; B & D; B & F; | |
| DOWN | C & D; C & F; D & F | |
