Torque Specifications
WARNING: This page is about a different car, the 2004 Mazda RX-8. However, it is still accessible from the selected car via links, so may be relevant.
TORQUE SPECIFICATIONS
| Application | Ft. Lbs. (N.m) | |||||||
|---|---|---|---|---|---|---|---|---|
| A/C Compressor Bolts | 18-26 (24-36) | |||||||
| A/C Drive Belt Tensioner Nut | 27.5-38.2 (37.2-51.9) | |||||||
| Automatic Transmission Cooler Line Bolt-To-Transmission | 18-25 (24.4-33.8) | |||||||
| Bracket Plate-To-Exhaust Manifold | 23-33 (31-46) | |||||||
| Caliper Mounting Bolt | 57.9-75.1 (78.5-101.8) | |||||||
| Catalytic Converter Nut | 28.1-37.6 (38-50.9) | |||||||
| Clutch Cover Bolt | 13-19.5 (17.6-26.5) | |||||||
| Clutch Slave Cylinder Bolts | 13.7-18.8 (18.6-25.5) | |||||||
| Counterweight Lock Nut | 290-490 (393-664) | |||||||
| Drive Belt Pulley-To-Crankshaft Bolt | 126-152 (14.2-17.2) | |||||||

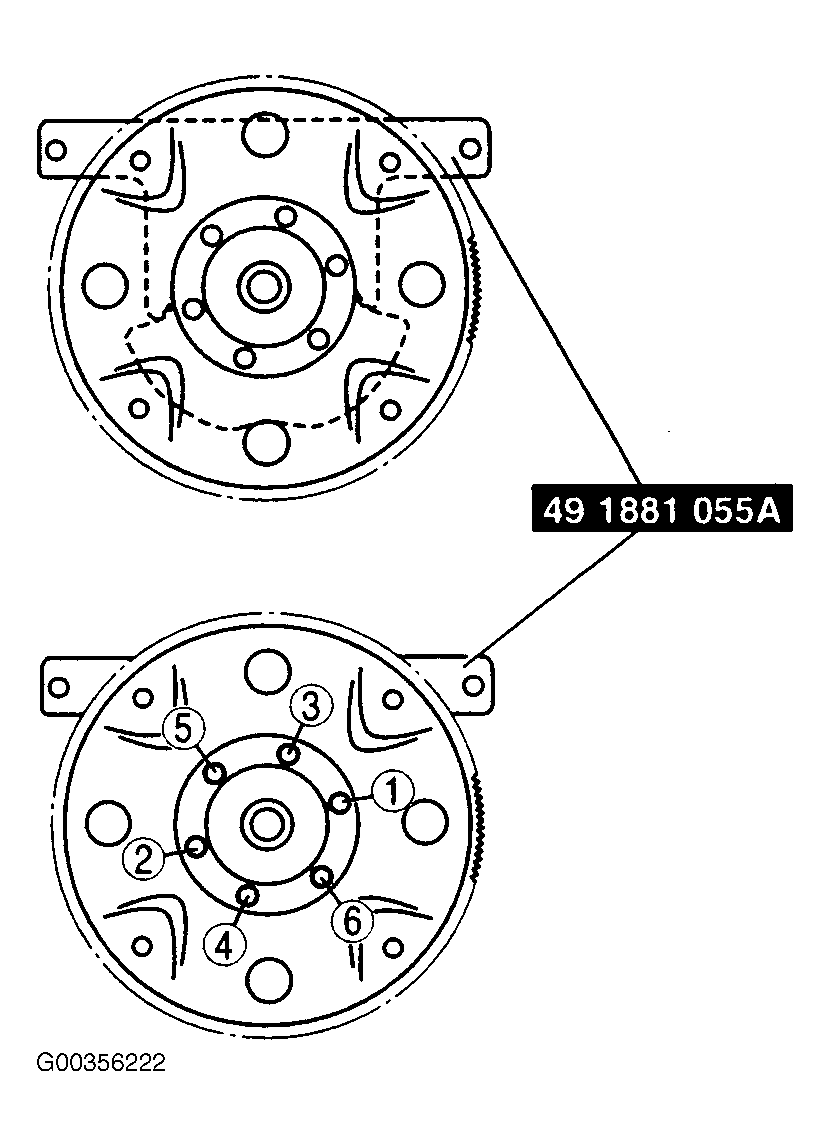

| Drive Plate/Flywheel Bolts (A/T) | (1) 30.4-45.5 (41.2-61.8) | |||||||
| Engine Coolant Temperature Sensor | 11.6-17.3 (15.7-23.5) | |||||||
| Engine Hanger Bolt | 14-19 (19-26) | |||||||

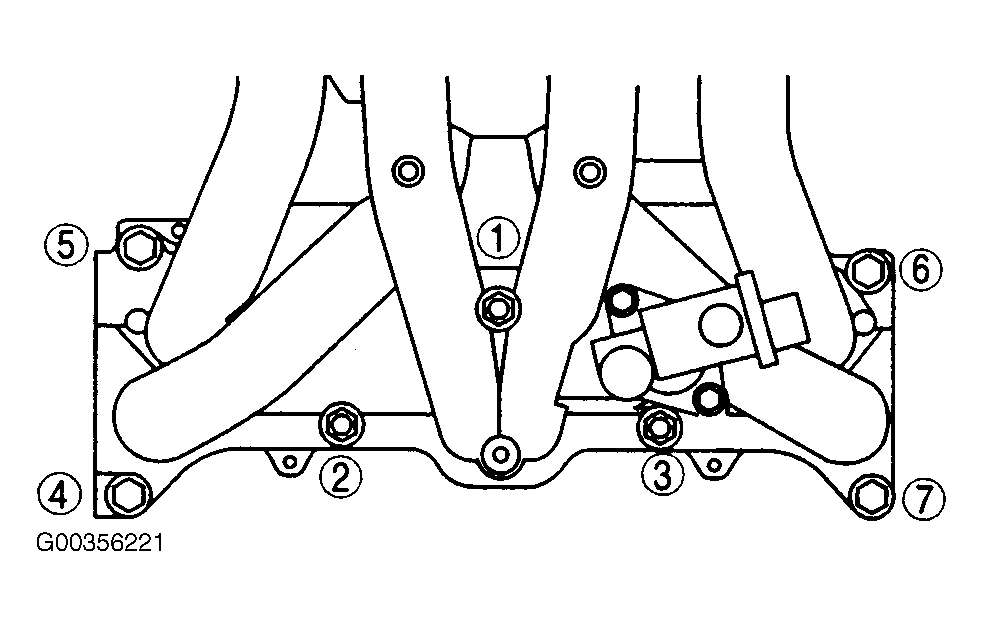

| Exhaust Manifold Nuts | 31-44 (42-60) | |||||||
| Flywheel Lock Nut (M/T) | 289-361 (392-490 | |||||||
| Front Heated Oxygen Sensor | 21.3-36.1 (30-49) | |||||||
| Front Strut Lower Bolt/Nut | 57.7-76.2 (78.2-103.3) | |||||||
| Front Suspension Tower Bar Nut | ||||||||
| Driver Side | 34.1-46.3 (46.1-62.8) | |||||||
| Passenger Side | 13-19.5 (17.6-26.5) | |||||||

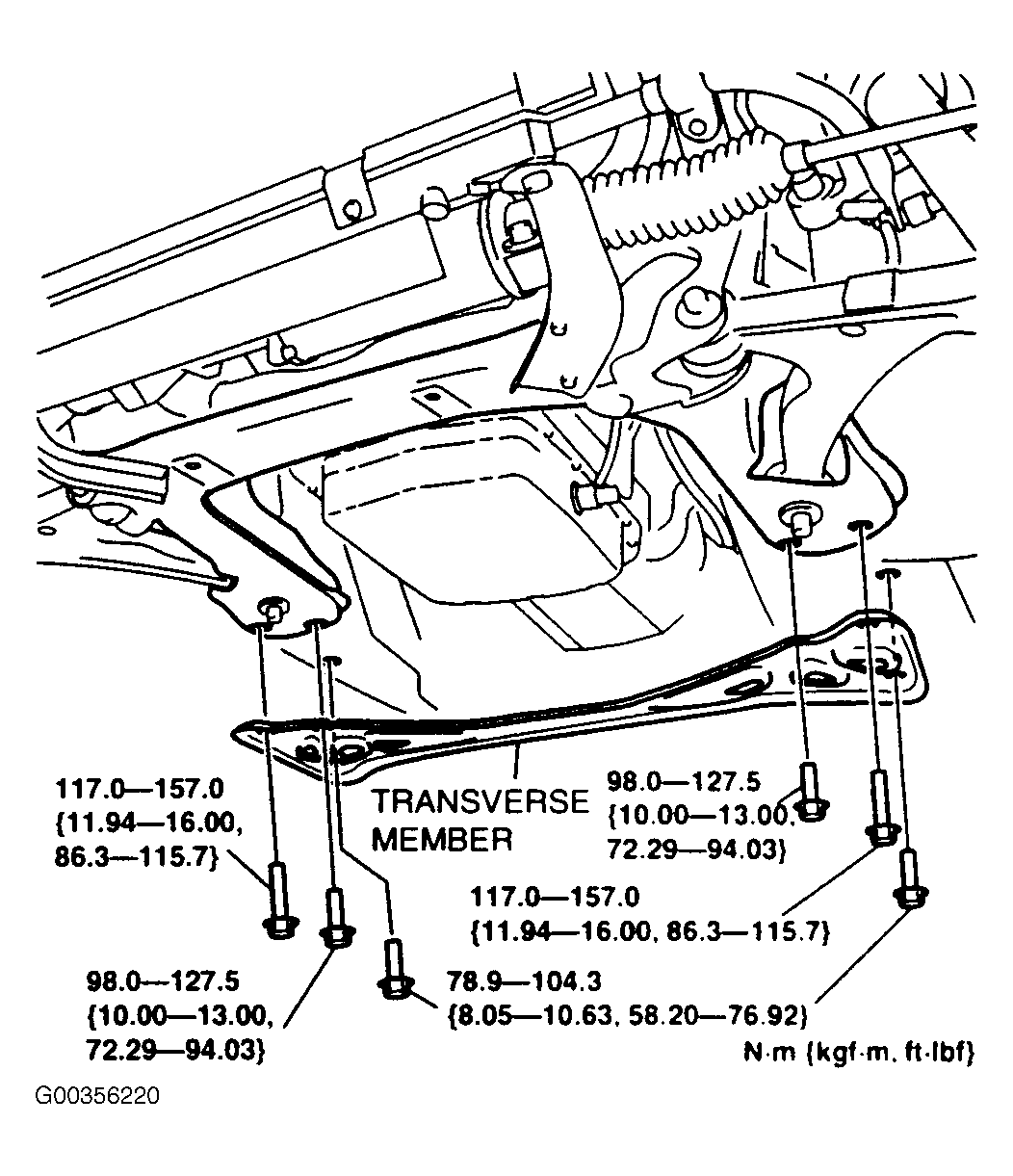

| Front Tunnel Member Bolt | 13.8-18.8 (18.6-25.5) | |||||||
| Fuel Distributor Bolt | 13.7-18.9 (18.6-25.5) | |||||||
| Generator | ||||||||
| Adjustment Bolt | 15-22 (20-30) | |||||||
| Mounting Bolt | 28-37 (38-50) | |||||||
| Generator Strap | 14-19 (19-26) | |||||||
| Heat Insulator Bolt | 16-22.4 (21.7-30.4) | |||||||
| Idler Pulley Lock Nut | 27.5-38.2 (37.2-51.8) | |||||||
| Intake Manifold Bolt | 13.7-18.9 (18.6-25.5) | |||||||
| Intermediate Shaft Bolt | 13-19.5 (17.6-26.4) | |||||||
| Knock Sensor | 14-15 (19-20) | |||||||
| Middle Pipe-To-Converter Nut | 33-44 (44-60) | |||||||
| Oil Drain Plug | 22-29 (30-39) | |||||||
| Oil Hose Through Bolt | 40-50 (54-69) | |||||||
| Oil Nozzle | 11.4-15.1 (15.7-20.6) | |||||||
| Power Plant Frame Bolt | 55-68.7 (74.6-93.1) | |||||||
| Power Plant Frame Nut | 93-113.5 (126-154) | |||||||
| Right/Left Engine Mount Bracket-To-Block Bolt/Nut | 31.8-44.8 (43.1-60.7) | |||||||
| Right/Left Engine Mount-To-Rubber Engine Mount Bolt | 7.5-38.2 (37.3-51.8) | |||||||
| Right/Left Rubber Engine Mount-To-Frame Bolt/Nut | 33.3-46.3 (45.1-62.8) | |||||||
| Rear Tunnel Member | 13-19.4 (17.6-26.3) | |||||||
| Starter Bolts | ||||||||
| A/T | 14-18 (19-25) | |||||||
| M/T | 29-37 (38-51) | |||||||
| Thermostat Housing Bolts | 14-19 (19-26) | |||||||
| Torque Converter Bolts | 26-36 (35-49) | |||||||
| Transmission-To-Engine Bolts | 28-38 (37-52) | |||||||
| Universal Joint Bolt/Nut | 36.2-43.5 (49-59) | |||||||
| Water Pump Bolts | 14-19 (19-26) | |||||||
| INCH Lbs. (N.m) | ||||||||
| Air Cleaner Insulator Bolt/Nut | 69-95.6 (7.8-10.8) | |||||||
| AIR Pipe-To-Exhaust Manifold Nut | 69-95.6 (7.8-10.8) | |||||||
| Air Pump Bracket-To-Air Pump Bolt | 69-95.6 (7.8-10.8) | |||||||
| AIR Valve Nut | 69-95.6 (7.8-10.8) | |||||||
| Auxiliary Port Valve | 44.2-62 (5-7) | |||||||
| BARO Sensor Bolt | 69-95 (7.8-10.8) | |||||||
| Battery Clamp Nut | 35-61 (3.9-6.9) | |||||||
| Battery Tray Bolt | 70-94 (7.9-10.7) | |||||||
| Eccentric Shaft Position Sensor | 71-97 (8-11) | |||||||
| Fresh Air Duct Bolt | 69-95.6 (7.8-10.8) | |||||||
| Generator Terminal "B" Nut | 86.8-130.1 (9.8-14.7) | |||||||
| Ignition Coil Bolt | 62-86 (6.9-9.8) | |||||||
| Lower Extension Manifold Bolt | 69-95.6 (7.8-10.8) | |||||||
| Mass Air Flow Sensor Screw | 4.9-7.5 (0.55-0.85) | |||||||
| Metering Oil Pump Bolt | 87-122 (10-14) | |||||||
| Oil Baffle Plate Nut | 71-97 (8-11) | |||||||
| Oil Filler Pipe Nut | 79-112 (8.9-12.7) | |||||||
| Oil Level Switch Nut | 71-97 (8-11) | |||||||
| Oil Pan Bolts | 78-104 (9-12) | |||||||
| Oil Pressure Switch | 105-155 (12-18) | |||||||
| Oil Pump Cover Bolts | 53-80 (6-9) | |||||||
| Oil Strainer Bolt | 71-97 (8-11) | |||||||
| PCM Cover Bolt | 69-95.5 (7.8-10.8) | |||||||
| PCM Mounting Bracket-To-PCM Bolt | 24-32 (2.7-3.7) | |||||||
| Rear Heated Oxygen Sensor Bolt | 96.8-112 (9.8-12.7) | |||||||
| Secondary Shuttle Valve Bolt | 11.5-16.9 (1.3-1.9) | |||||||
| Spark Plug | 114-156 (13-18) | |||||||
| Starter Solenoid Terminal "B" Nut | 86.8-103.5 (9.8-11.7) | |||||||
| Throttle Body Bolts | 69-95.6 (7.8-10.8) | |||||||
| Transmission Cooler Line Retainer Clip Bolt | 71-97 (8-11) | |||||||
| Upper Extension Manifold Bolt | 69-95.6 (7.8-10.8) | |||||||
| Variable Dynamic Effect Intake-Air Solenoid Valve Bolt | 69-95.6 (7.8-10.8) | |||||||
| Water Pump Pulley Bolts | 71-97 (8-11) | |||||||
|
||||||||
