Component Testing: Sub-Switch

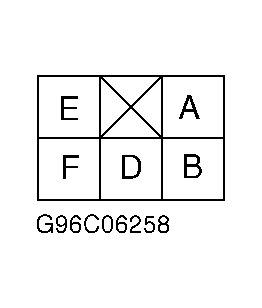

Disconnect sub-switch connector. Check for continuity between specified terminals of sub-switch with sub-switch button held in specified position. Refer to the SUB-SWITCH CONTINUITY TEST . SeeFig 1 . If continuity is not as specified, replace sub-switch.
SUB-SWITCH CONTINUITY TEST
| Switch Position | Terminals |
|---|---|
| UP | A & E; B & D |
| DOWN | B & E; D & F |
| Off (Neutral) | A & E; D & F |
