Seat Control Switch
WARNING: This page is about a different car, the 2002 Mazda 626. However, it is still accessible from the selected car via links, so may be relevant.

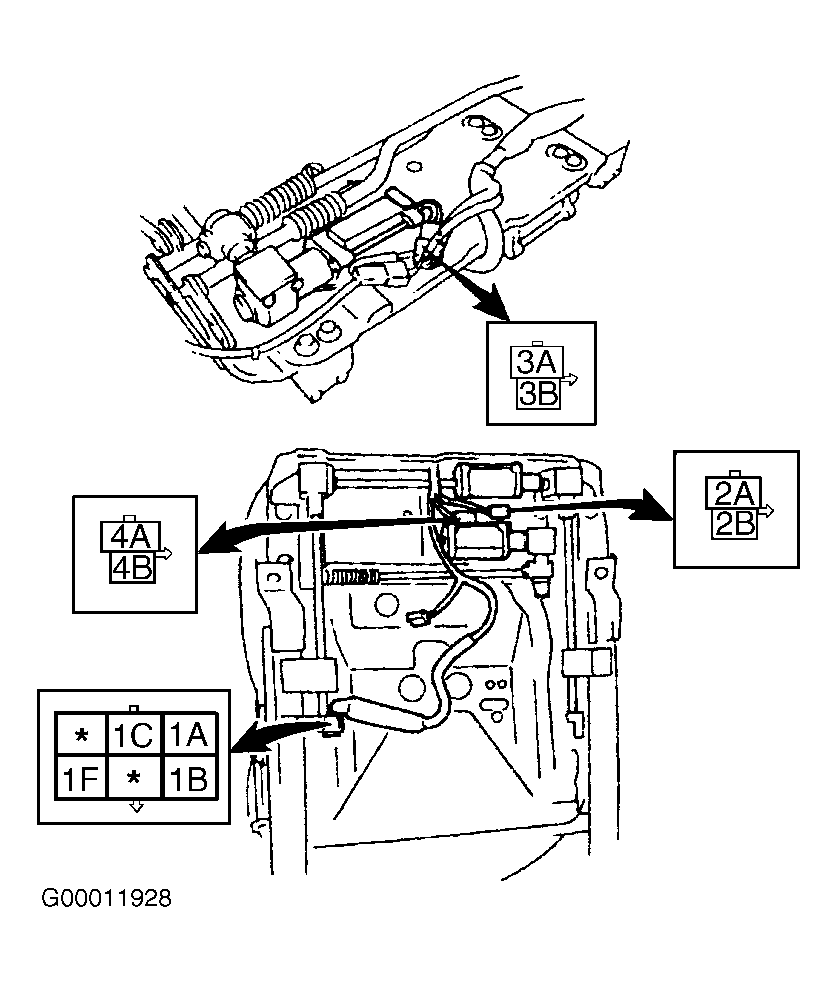

Disconnect the seat control switch harness connectors. See Fig 1 . Check continuity between appropriate harness connector terminals with control switch in specified position. See CONTROL SWITCH CONTINUITY TEST table. If continuity is not as specified, replace seat control switch.
CONTROL SWITCH CONTINUITY TEST
| Switch Position | Check Continuity Between Terminals No. | |
|---|---|---|
| Front Tilt | ||
| Down | 1A & 3B; 1B & 3A | |
| Up | 1A & 3A; 1B & 3B | |
| Rear Tilt | ||
| Down | 1A & 4B; 1B & 4A | |
| Up | 1A & 4A; 1B & 4B | |
| Slide | ||
| Forward | 1A & 2B; 1B & 2A | |
| Rearward | 1A & 2A; 1B & 2B | |
| Lift | ||
| Down | 1A, 3B & 4B; 1B, 3A & 4A | |
| Up | 1A, 3A & 4A; 1B, 3B & 4B | |
