Module Communication Pinpoint Test 4: No Module/Network Communication - SCP Link

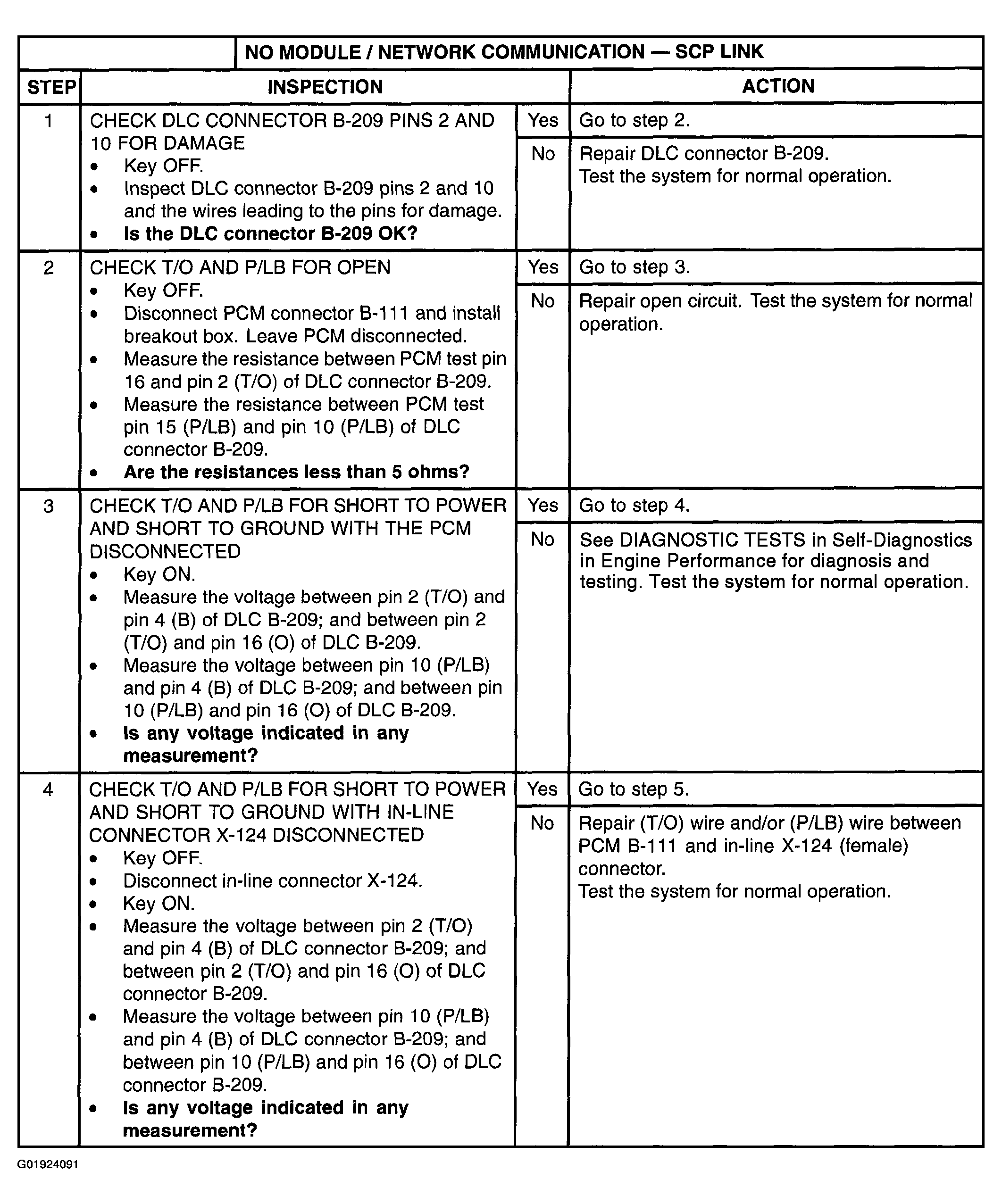

Fig 1: Diagnosis Procedure - Module Communication Pinpoint Test 4: No Module/Network Communication - SCP Link (Steps 1-4)
Courtesy of MAZDA MOTORS CORP.

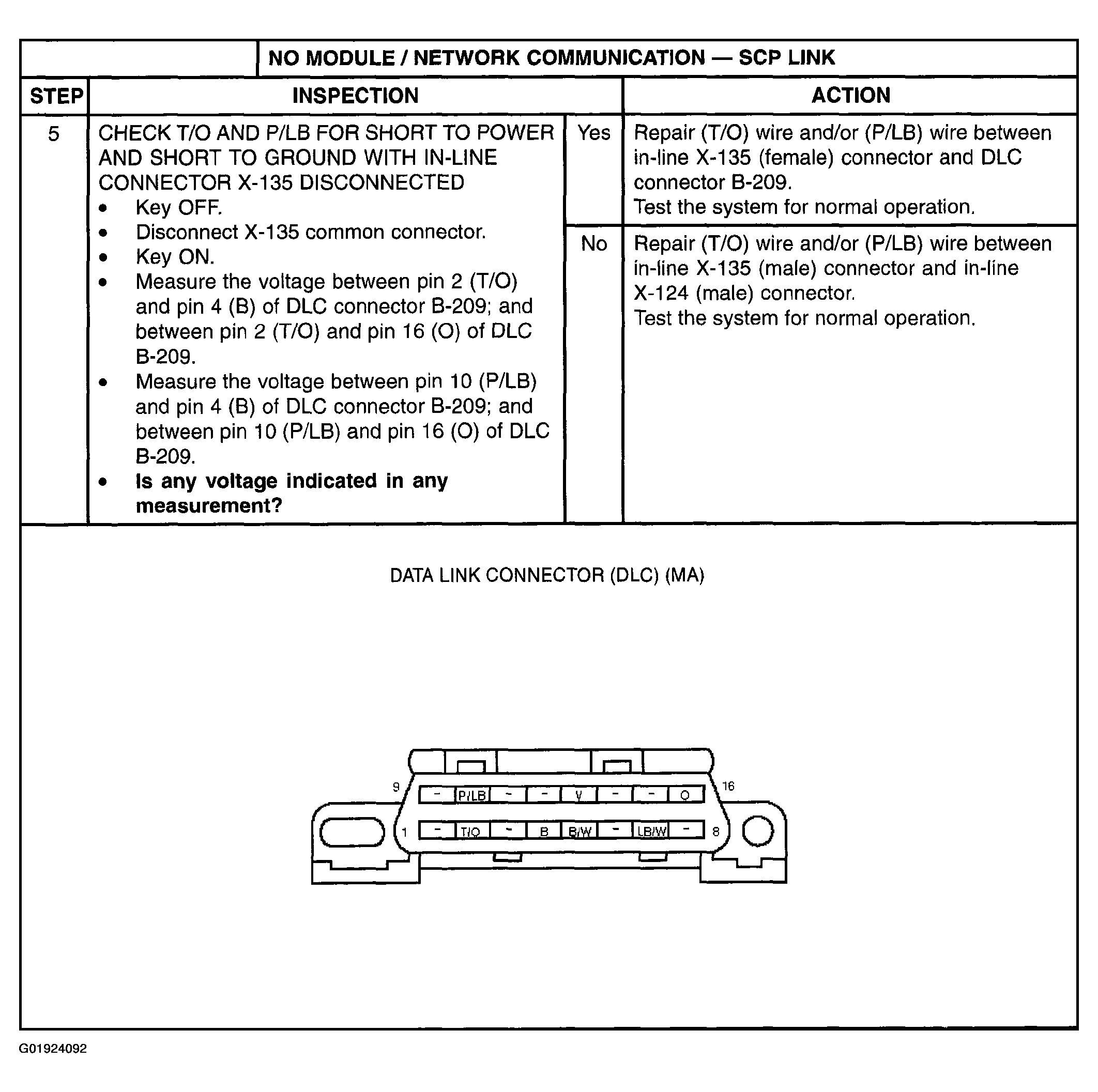

Fig 2: Diagnosis Procedure - Module Communication Pinpoint Test 4: No Module/Network Communication - SCP Link (Step 5)
Courtesy of MAZDA MOTORS CORP.

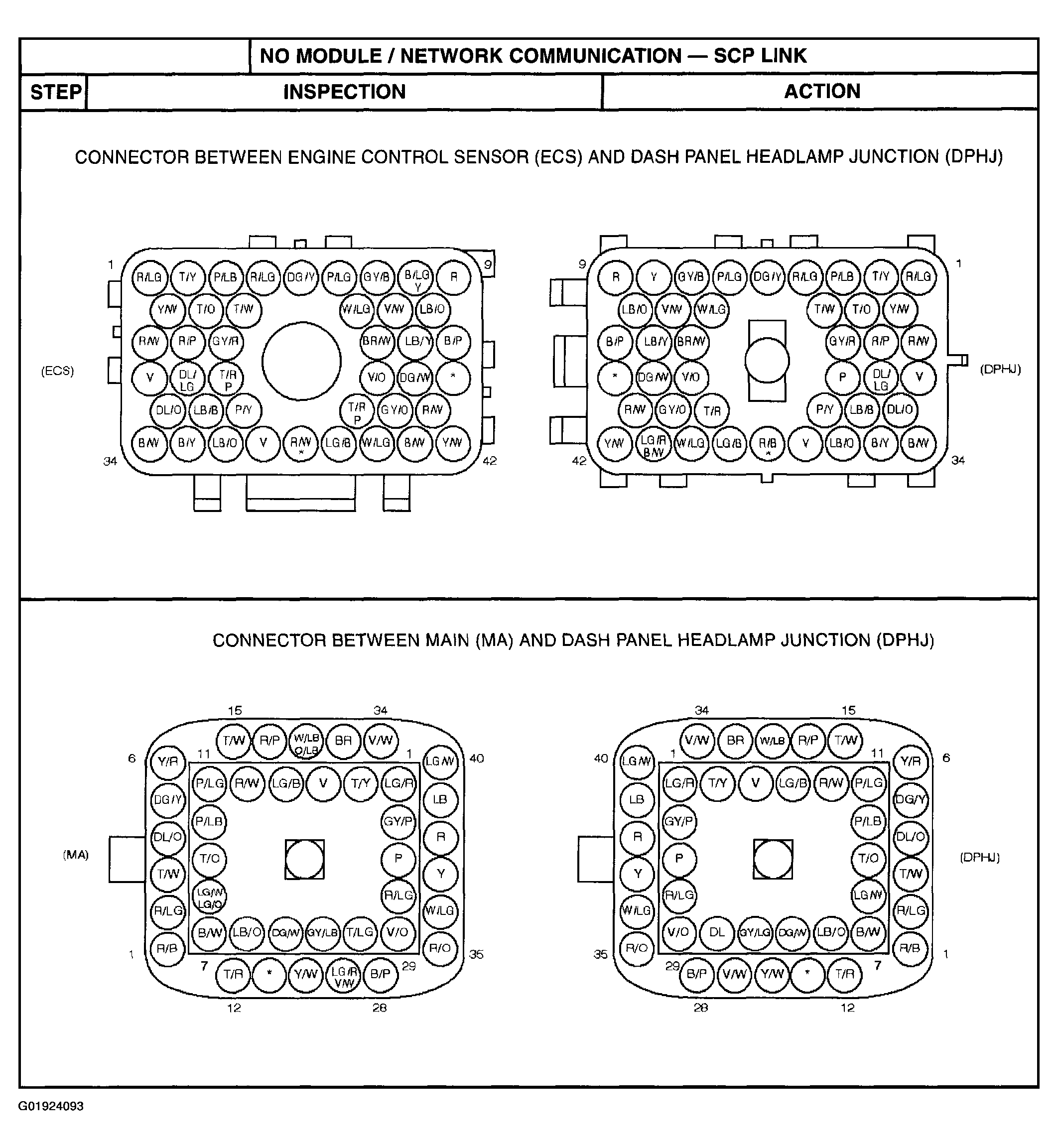

Fig 3: Connector Between Engine Control Sensor (ECS) and Dash Panel Headlamp Junction (DPHJ) and Connector Between Main (MA) and Dash Panel Headlamp Junction (DPHJ) Connector Views & Terminal Identification
