Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

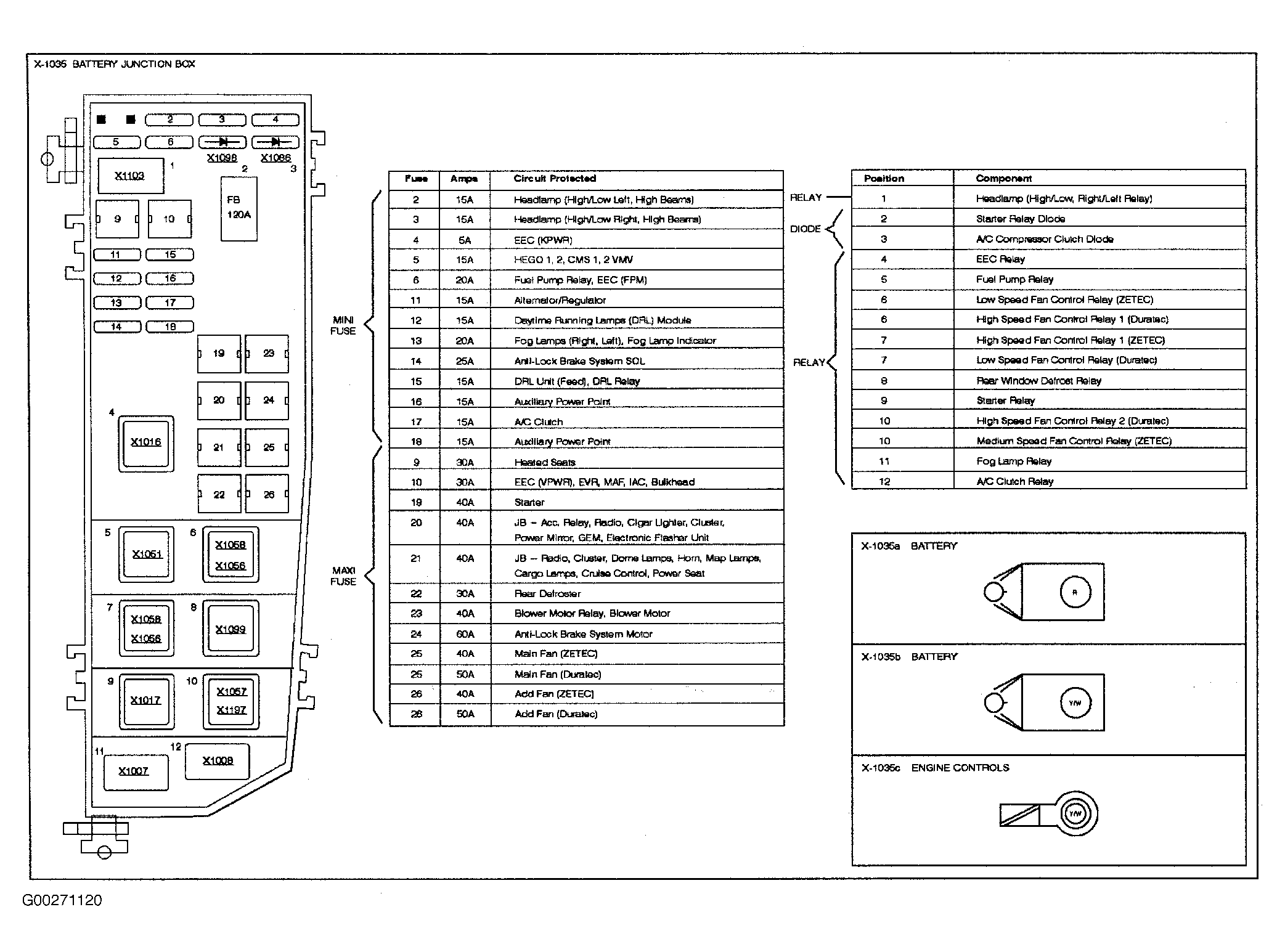

Fig 1: Battery Junction Box
Courtesy of MAZDA MOTORS CORP.

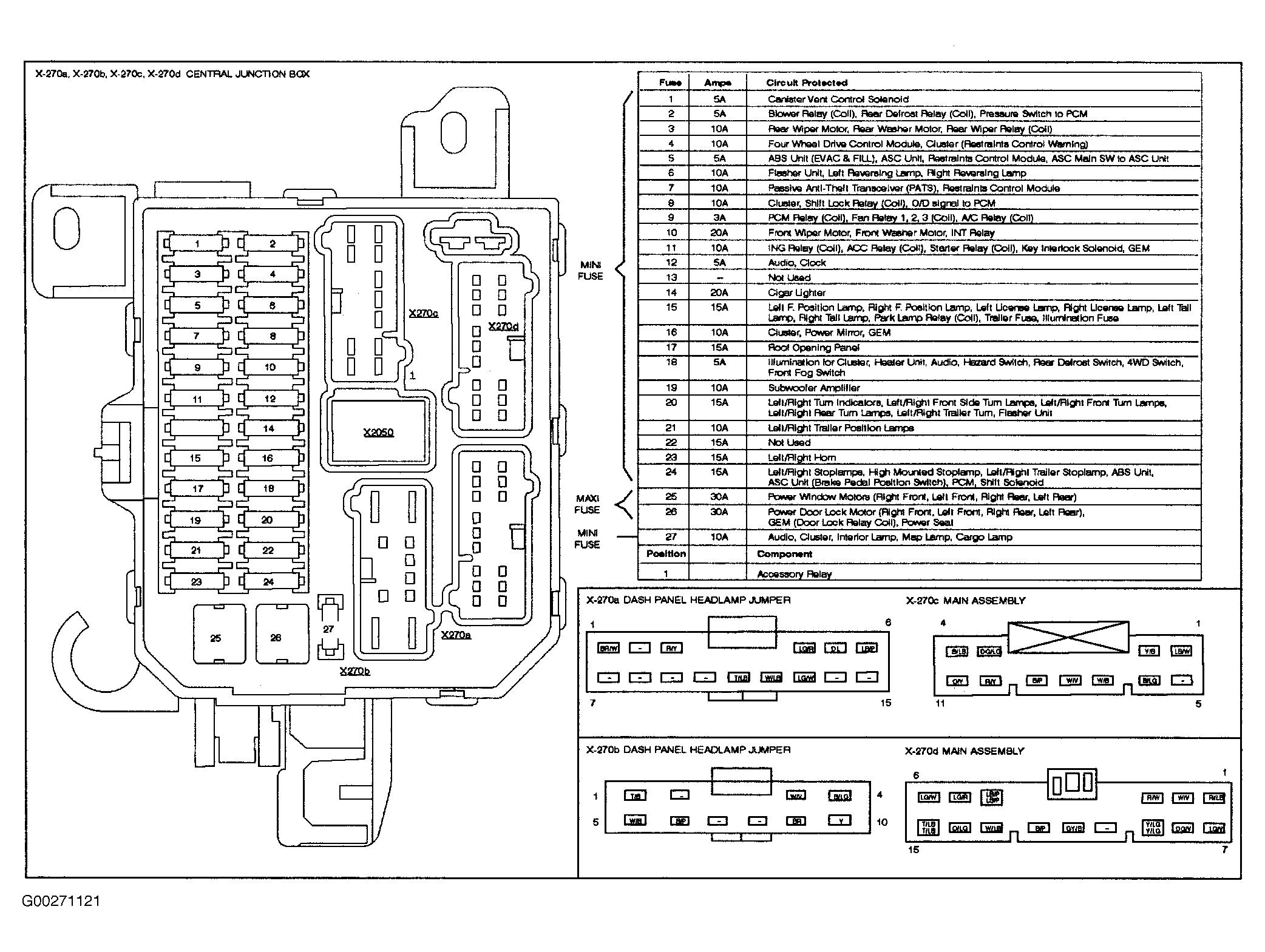

Fig 2: Central Junction Box (Front)
Courtesy of MAZDA MOTORS CORP.

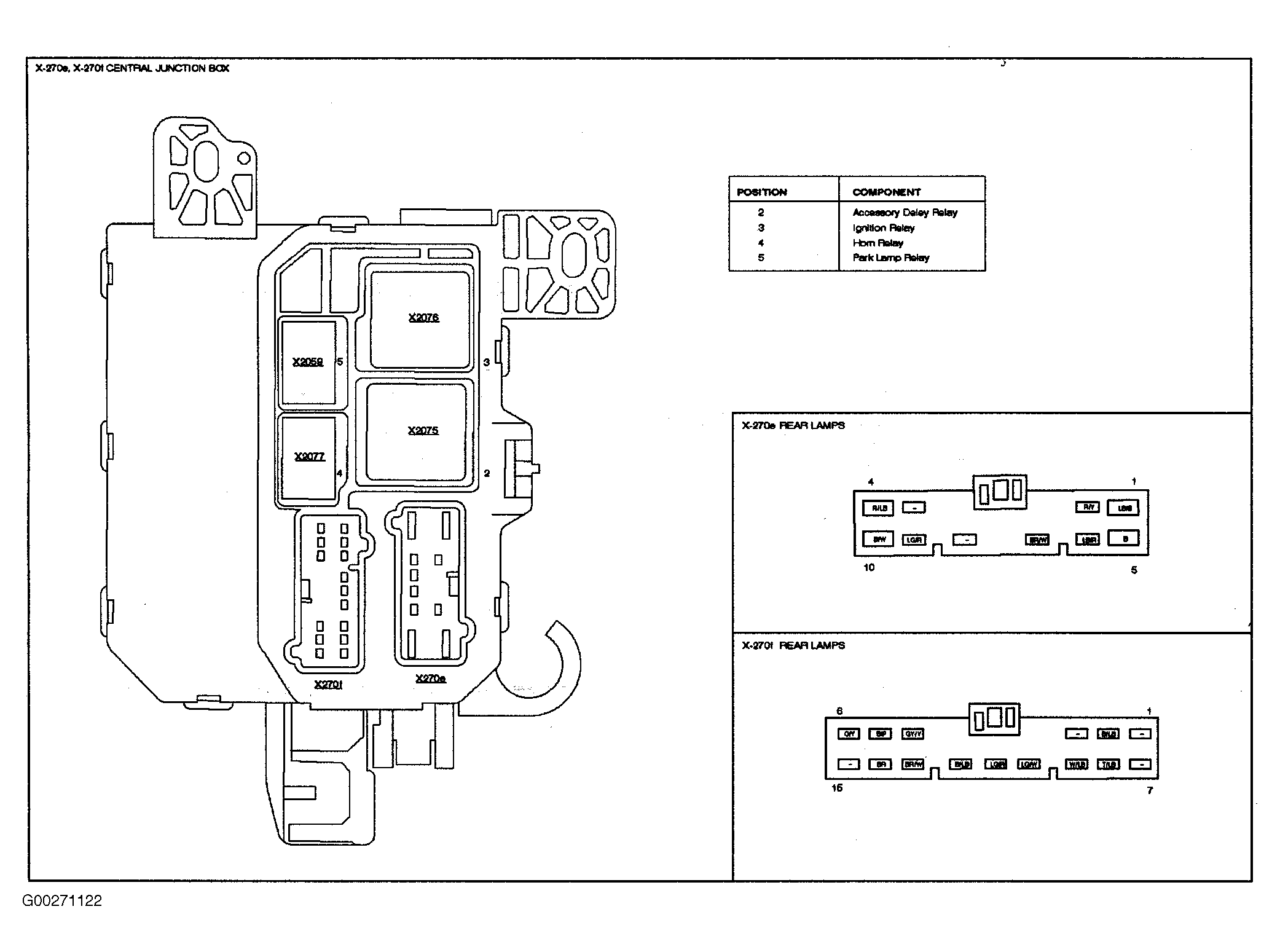

Fig 3: Central Junction Box (Rear)
Courtesy of MAZDA MOTORS CORP.

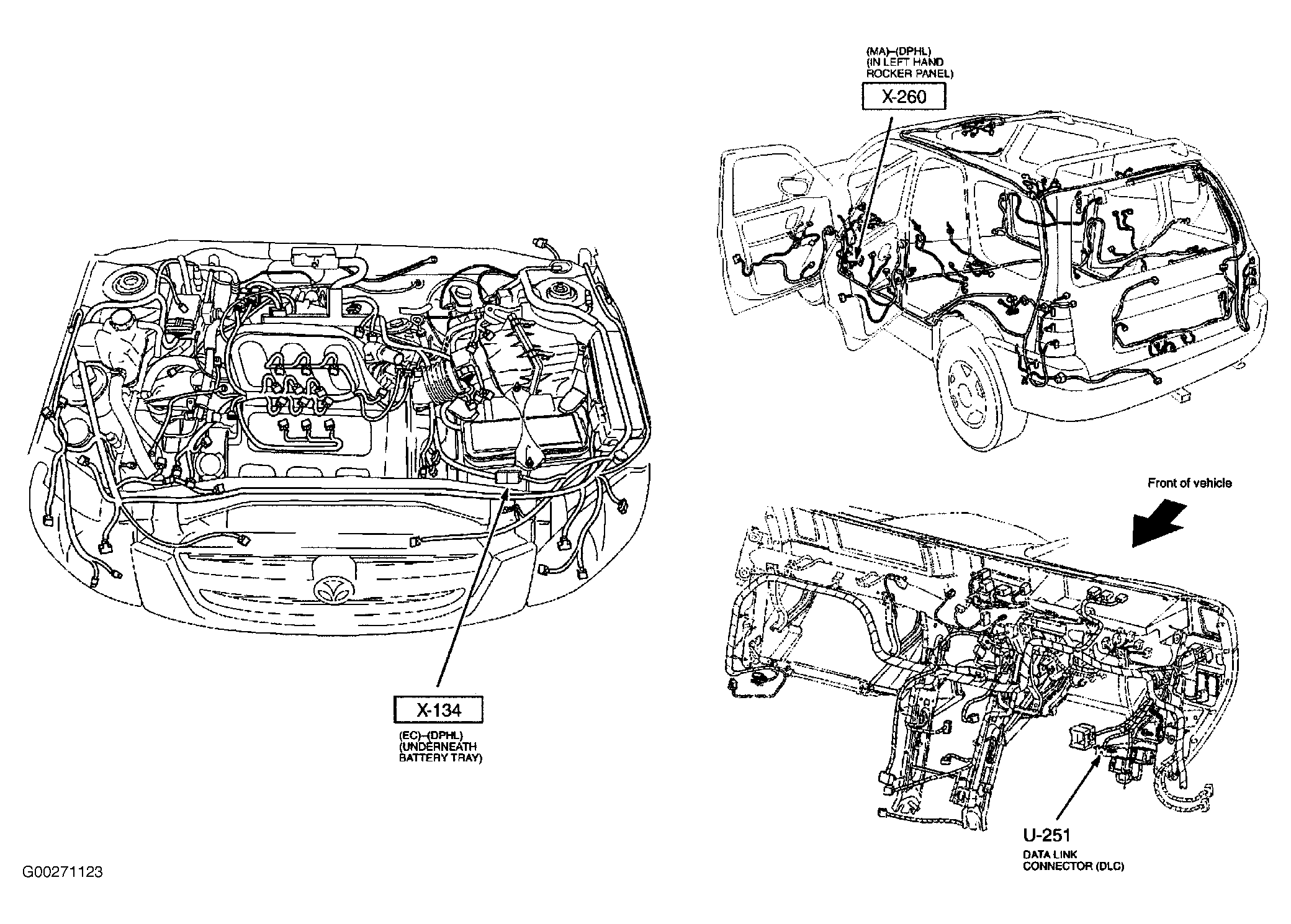

Fig 4: Data Link System
Courtesy of MAZDA MOTORS CORP.
Fig 5: Anti-Theft System
Courtesy of MAZDA MOTORS CORP.
Fig 6: Generic Electronic Module System
Courtesy of MAZDA MOTORS CORP.
Fig 7: Air Bag System
Courtesy of MAZDA MOTORS CORP.
Fig 8: Air Bag System
Courtesy of MAZDA MOTORS CORP.
Fig 9: Heated Seat System
Courtesy of MAZDA MOTORS CORP.
Fig 10: Heated Seat System
Courtesy of MAZDA MOTORS CORP.

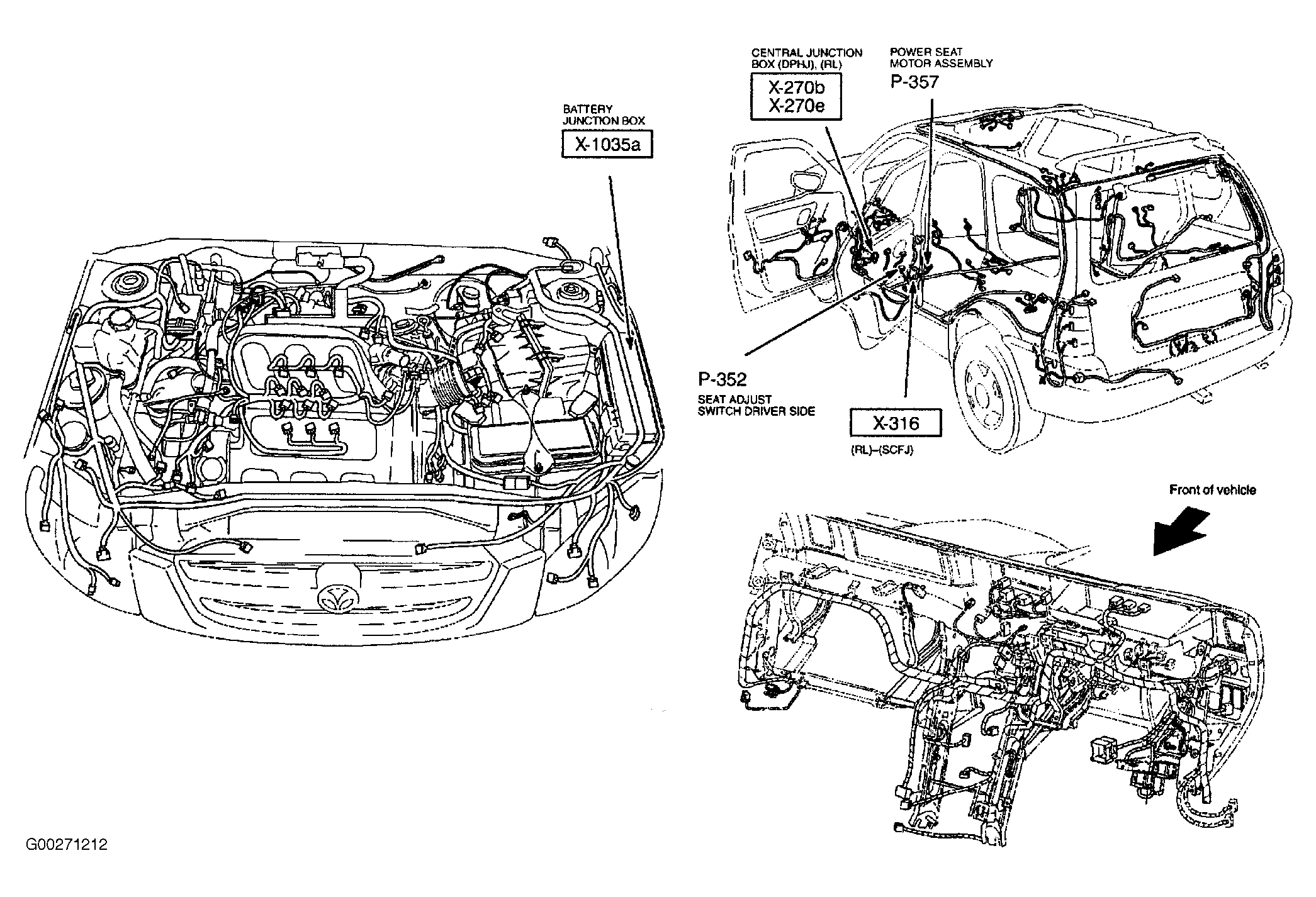

Fig 11: Power Seat System
Courtesy of MAZDA MOTORS CORP.

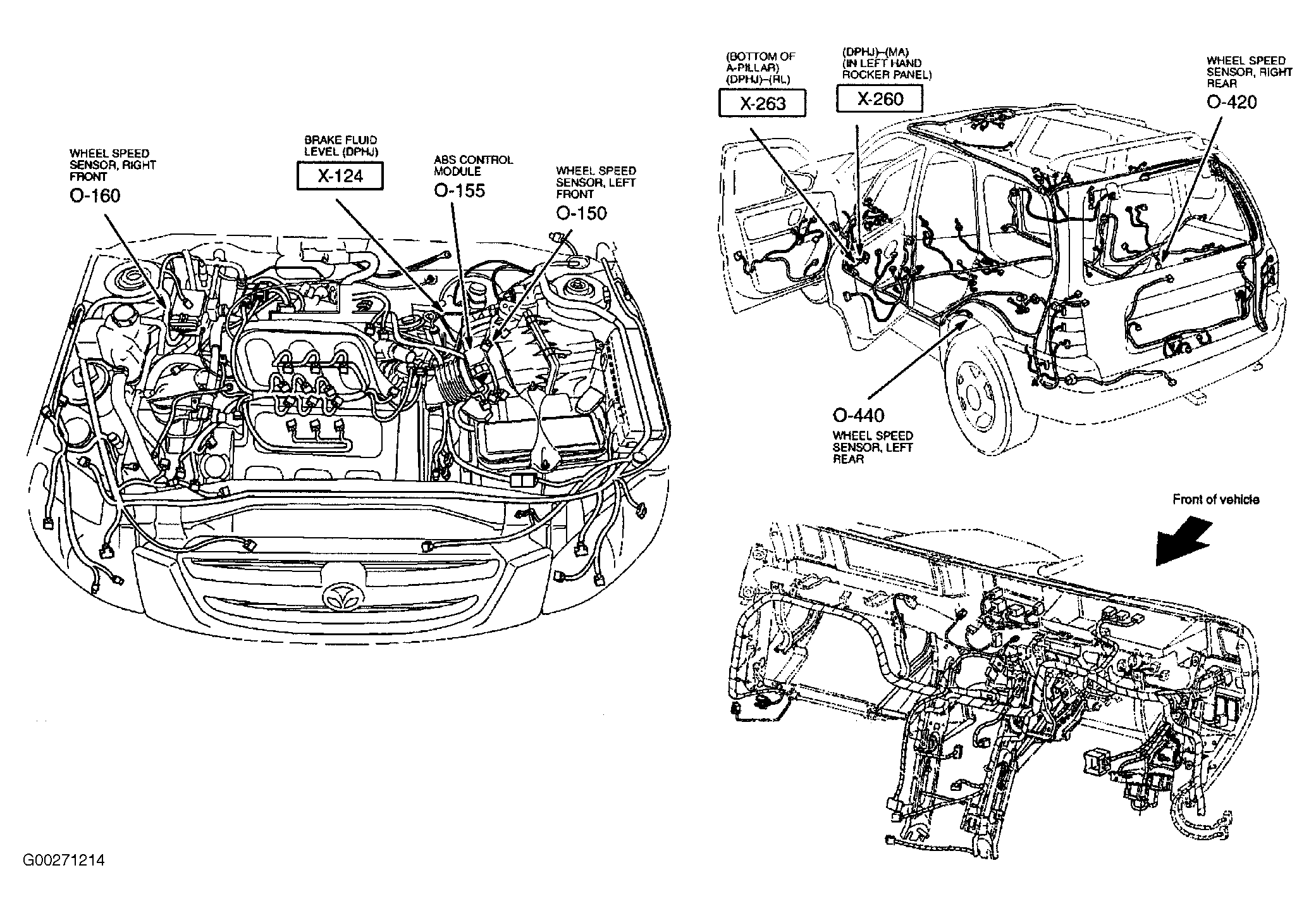

Fig 12: Anti-Lock Brake System
Courtesy of MAZDA MOTORS CORP.
Fig 13: Anti-Lock Brake System
Courtesy of MAZDA MOTORS CORP.

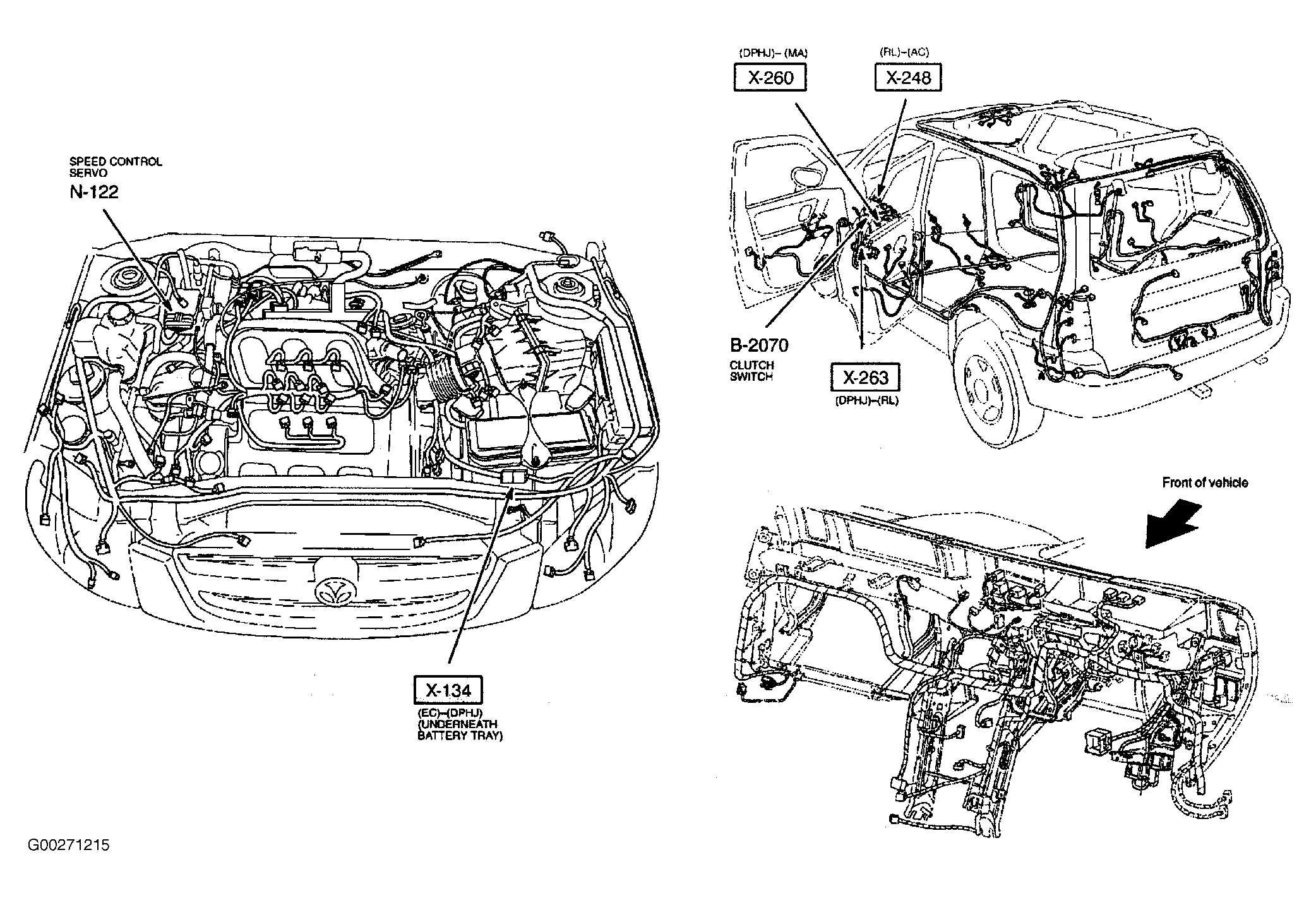

Fig 14: Cruise Control System
Courtesy of MAZDA MOTORS CORP.
Fig 15: Cruise Control System
Courtesy of MAZDA MOTORS CORP.
Fig 16: Moon Roof Control System
Courtesy of MAZDA MOTORS CORP.

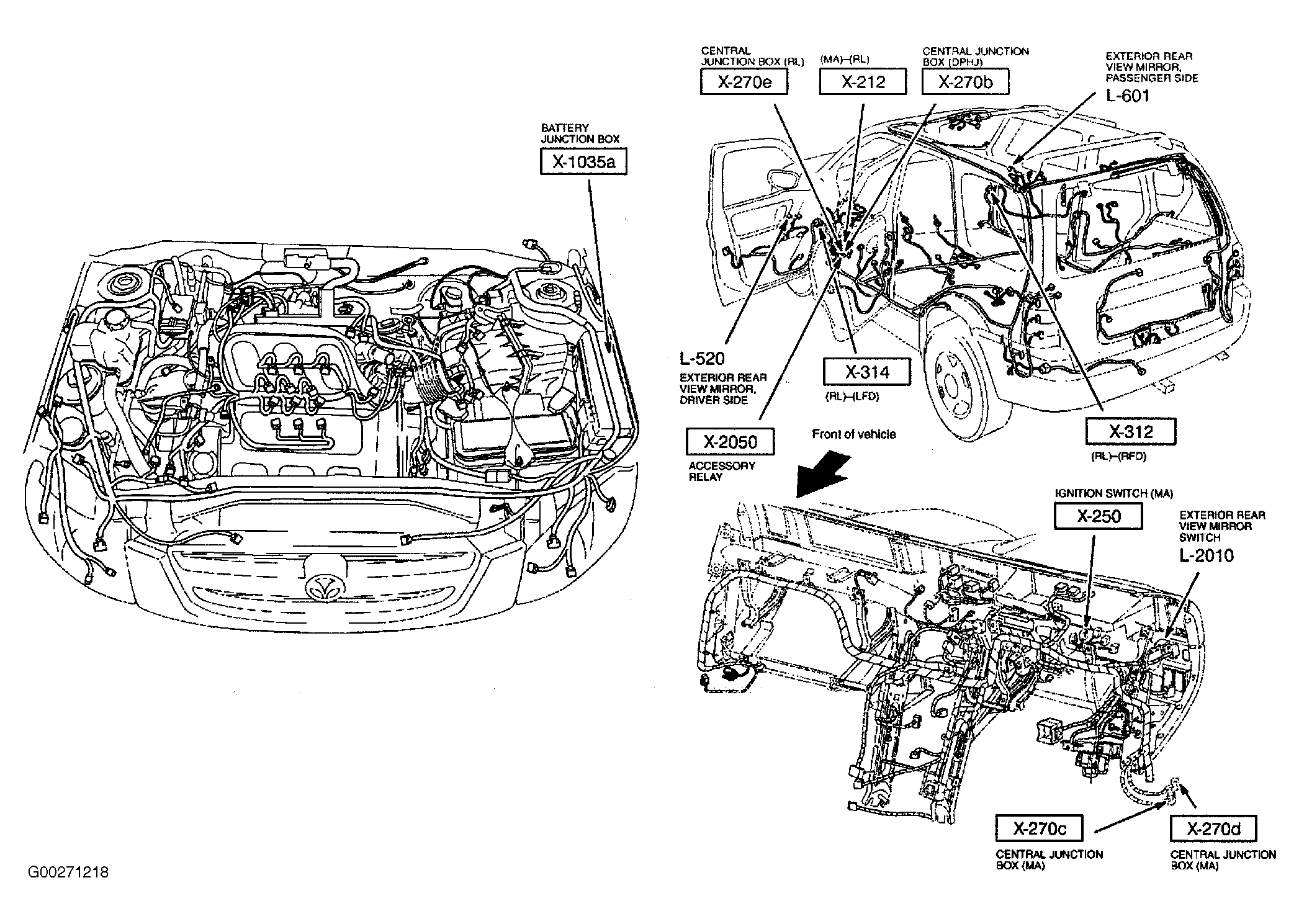

Fig 17: Power Mirrors System
Courtesy of MAZDA MOTORS CORP.

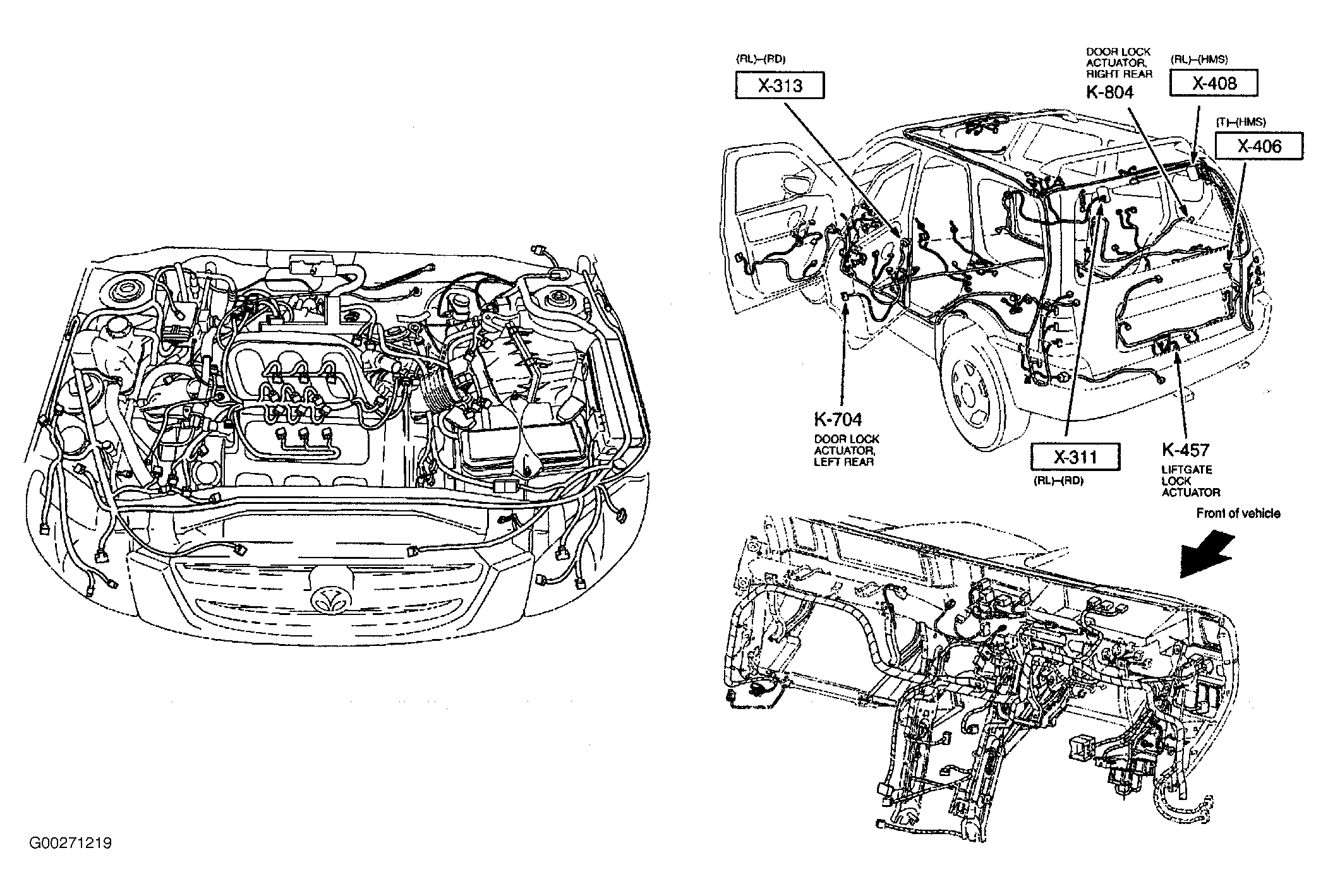

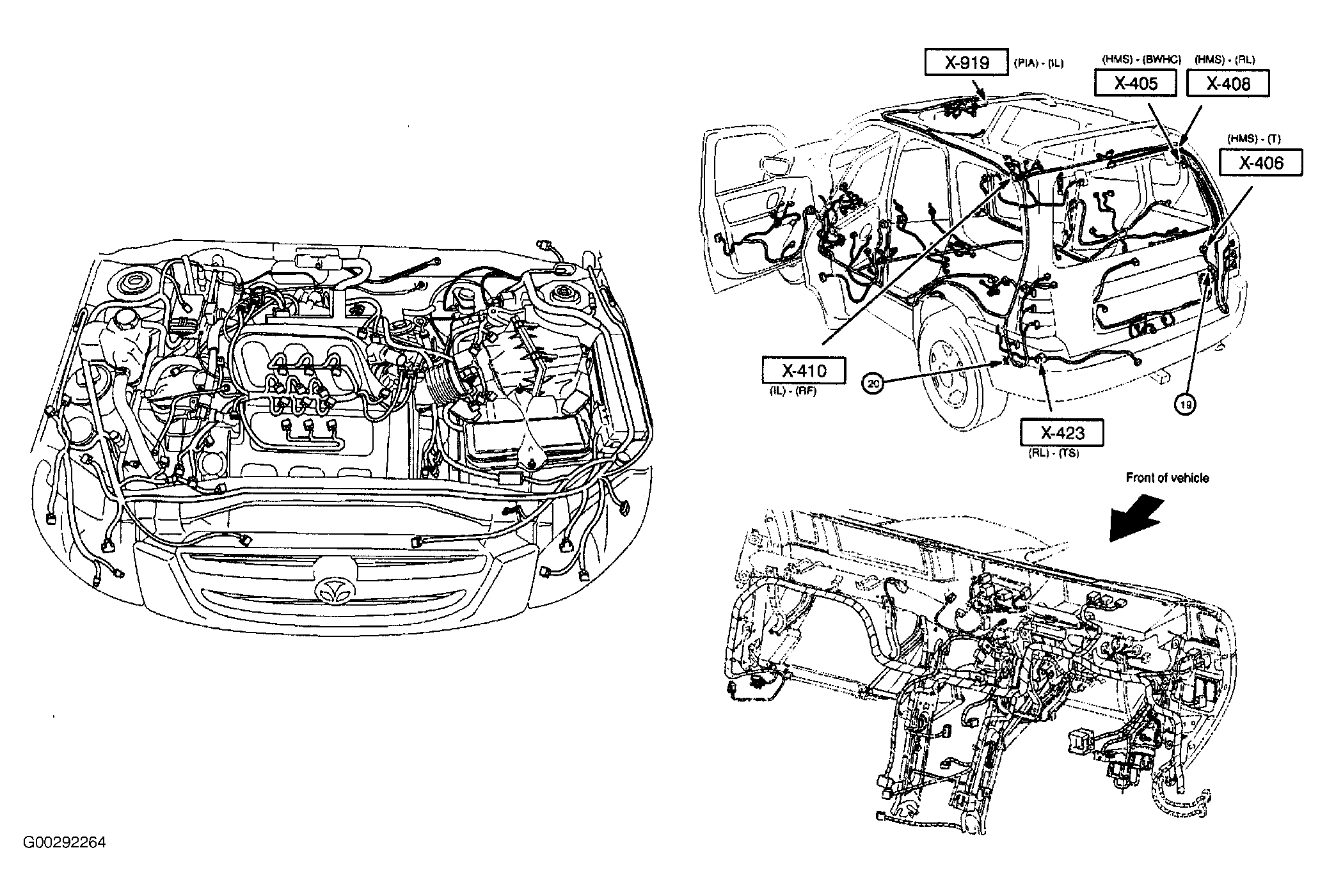

Fig 18: Power Door Locks
Courtesy of MAZDA MOTORS CORP.

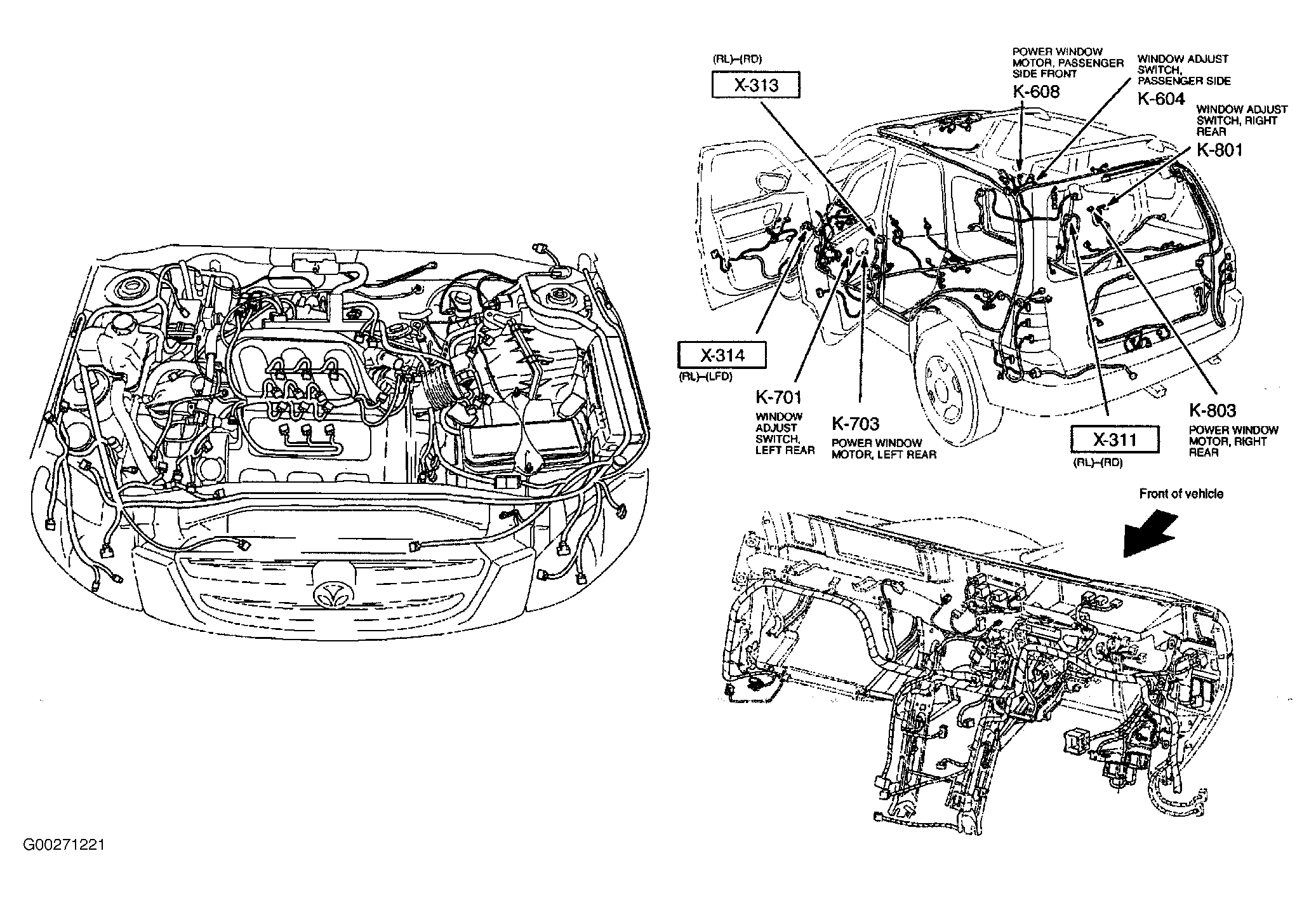

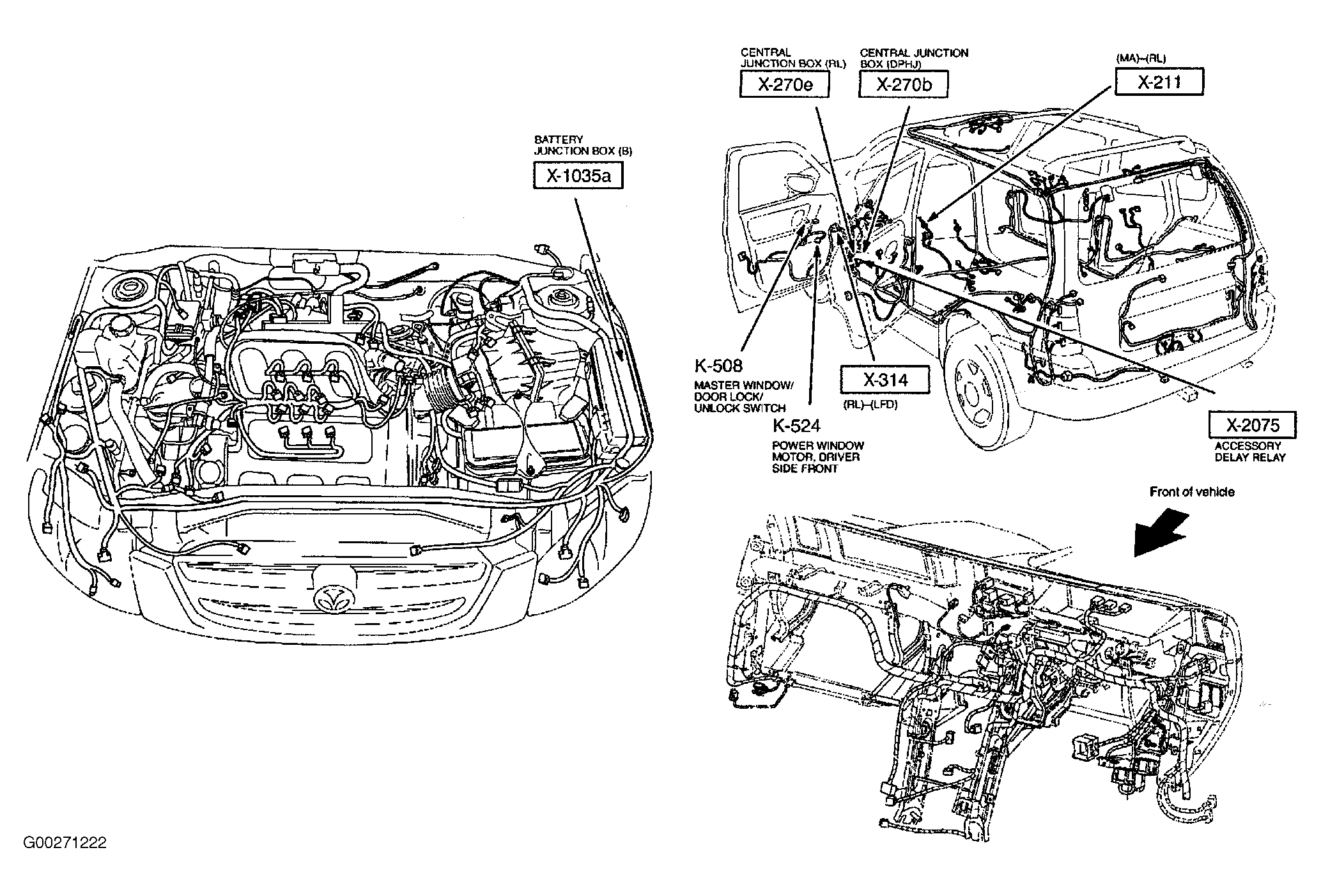

Fig 19: Power Windows System
Courtesy of MAZDA MOTORS CORP.
Fig 20: Power Windows System
Courtesy of MAZDA MOTORS CORP.

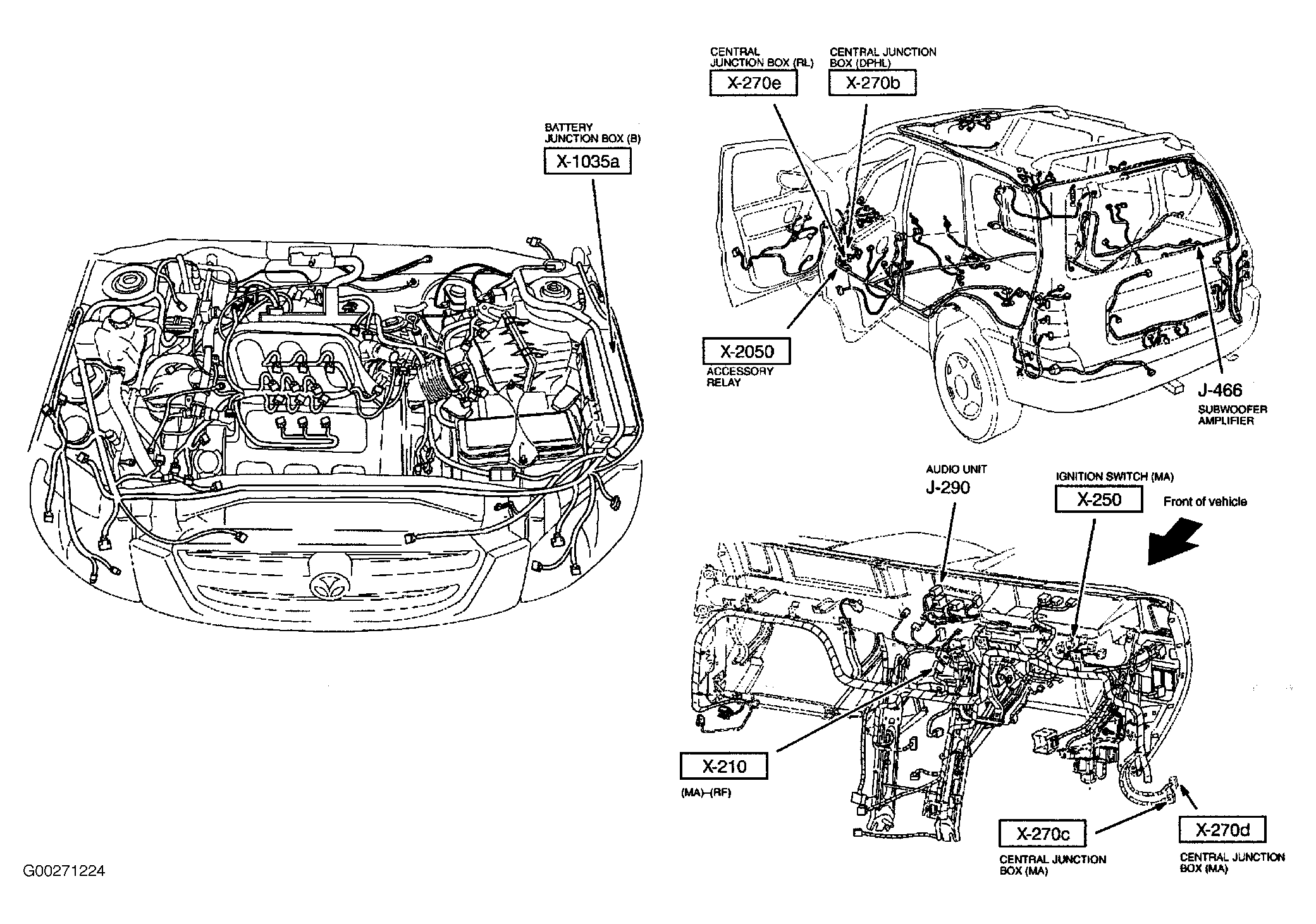

Fig 21: Audio System
Courtesy of MAZDA MOTORS CORP.

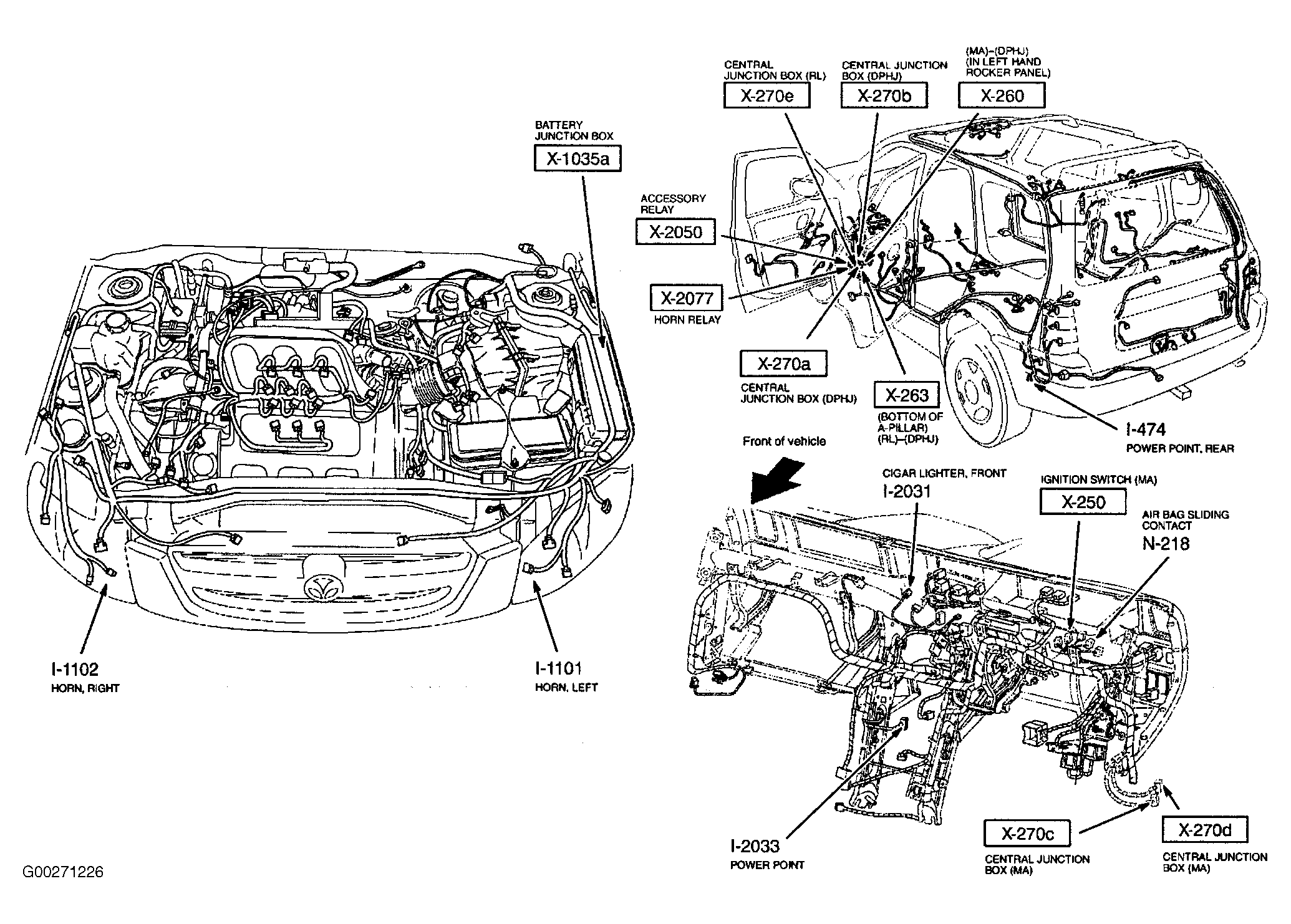

Fig 22: Horn System
Courtesy of MAZDA MOTORS CORP.

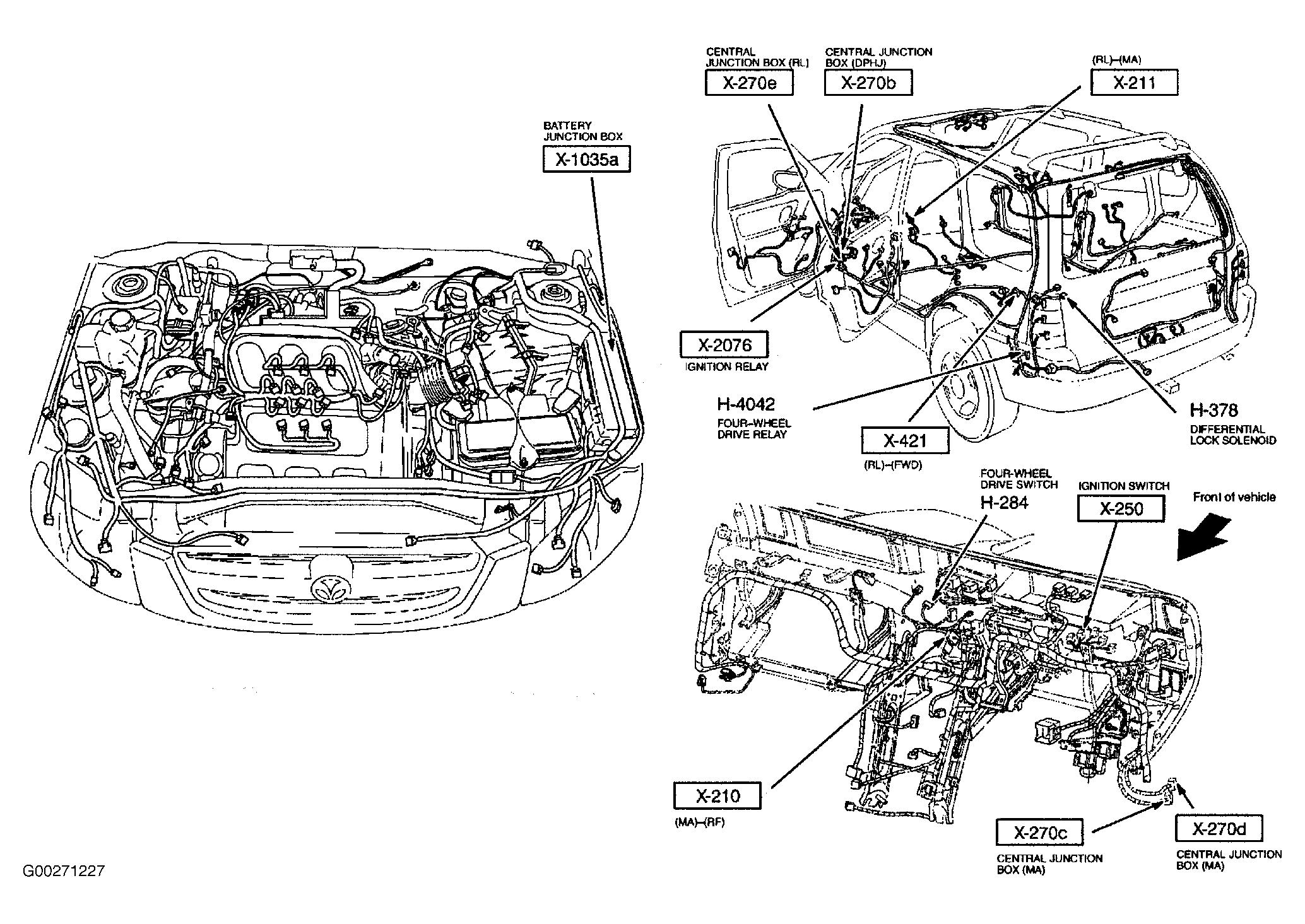

Fig 23: Four Wheel Drive Control System
Courtesy of MAZDA MOTORS CORP.

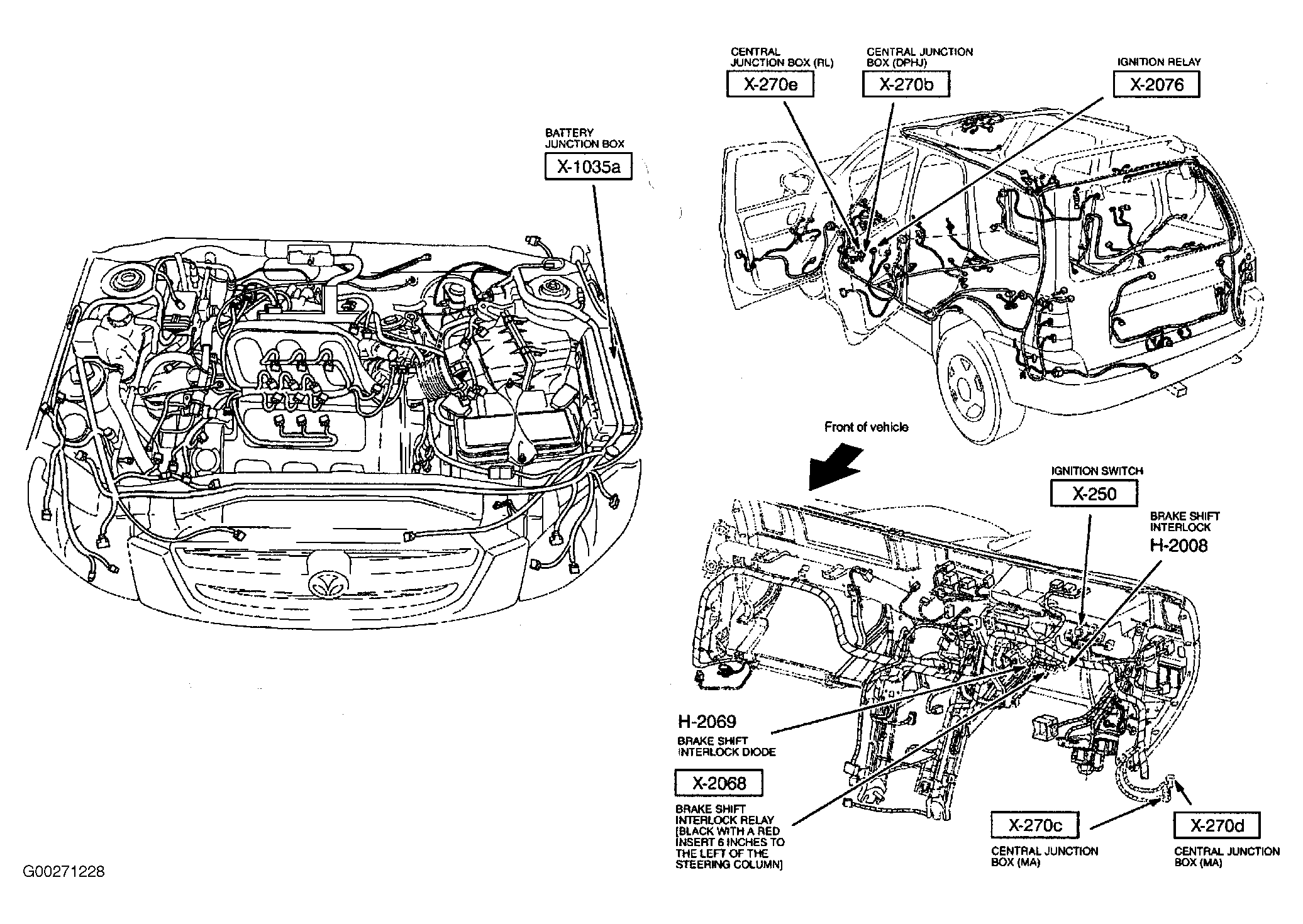

Fig 24: Key Interlock & Shift Lock Systems
Courtesy of MAZDA MOTORS CORP.

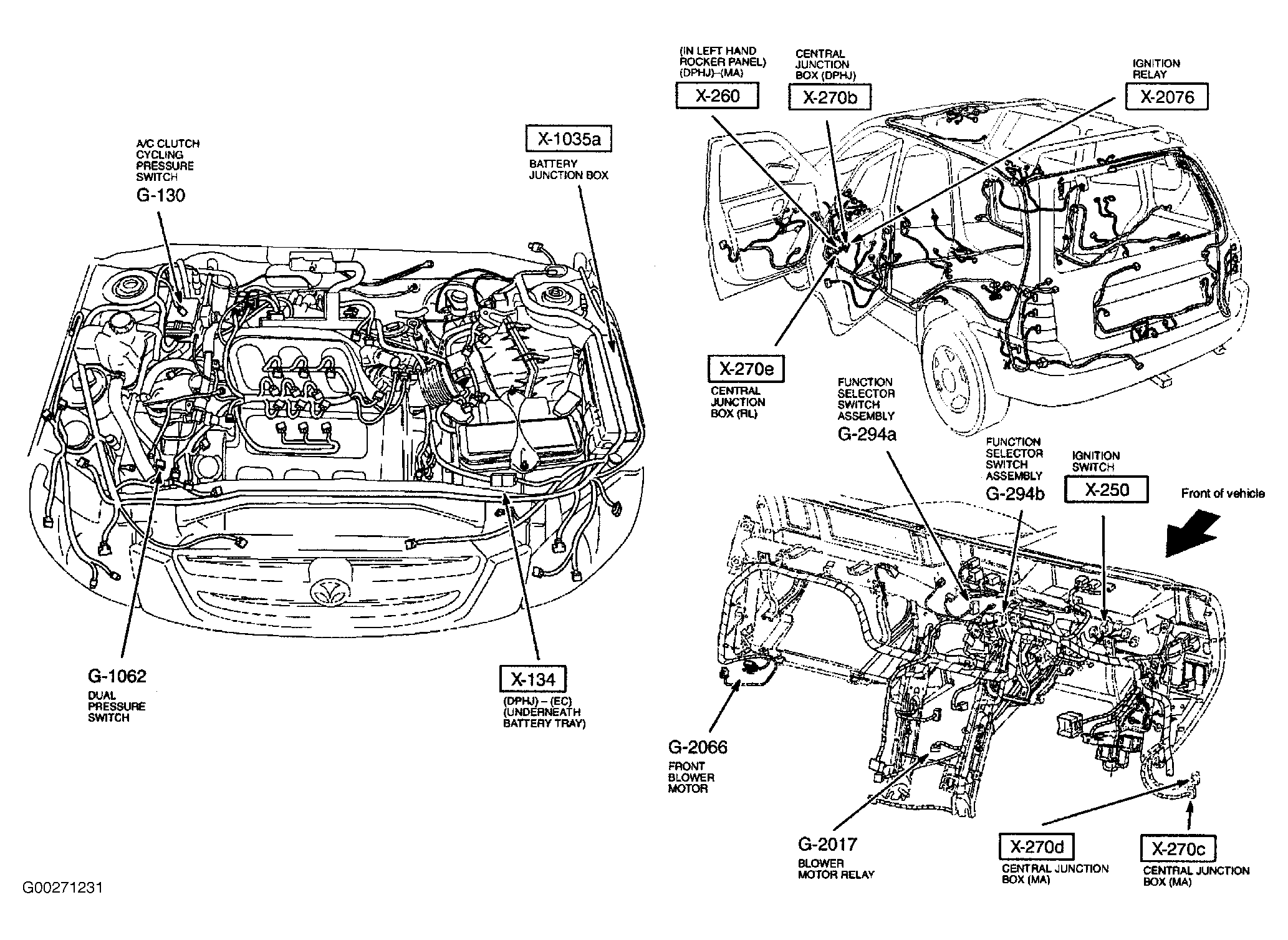

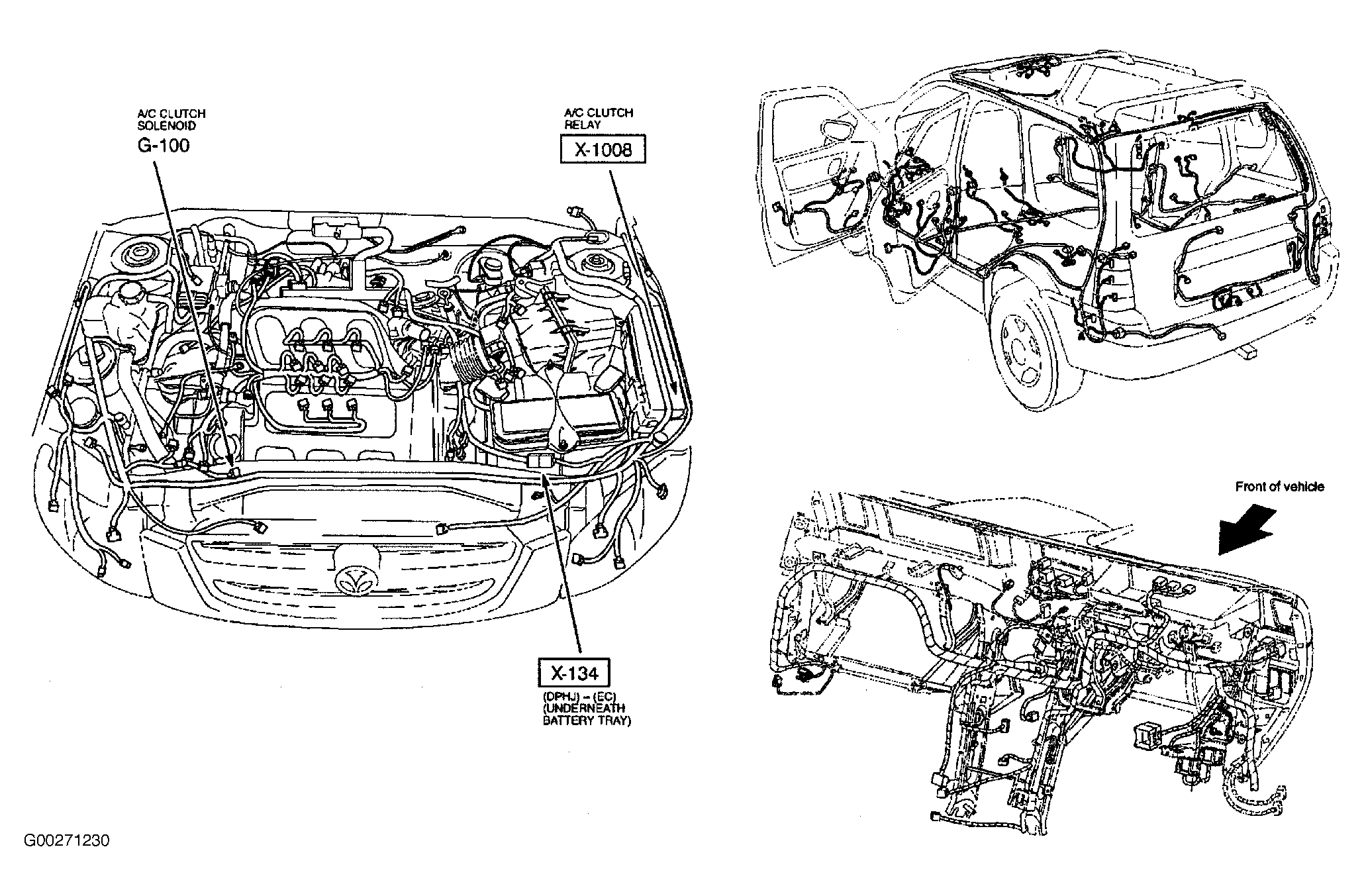

Fig 25: Air Conditioning System
Courtesy of MAZDA MOTORS CORP.
Fig 26: Heating & Air Conditioning System
Courtesy of MAZDA MOTORS CORP.

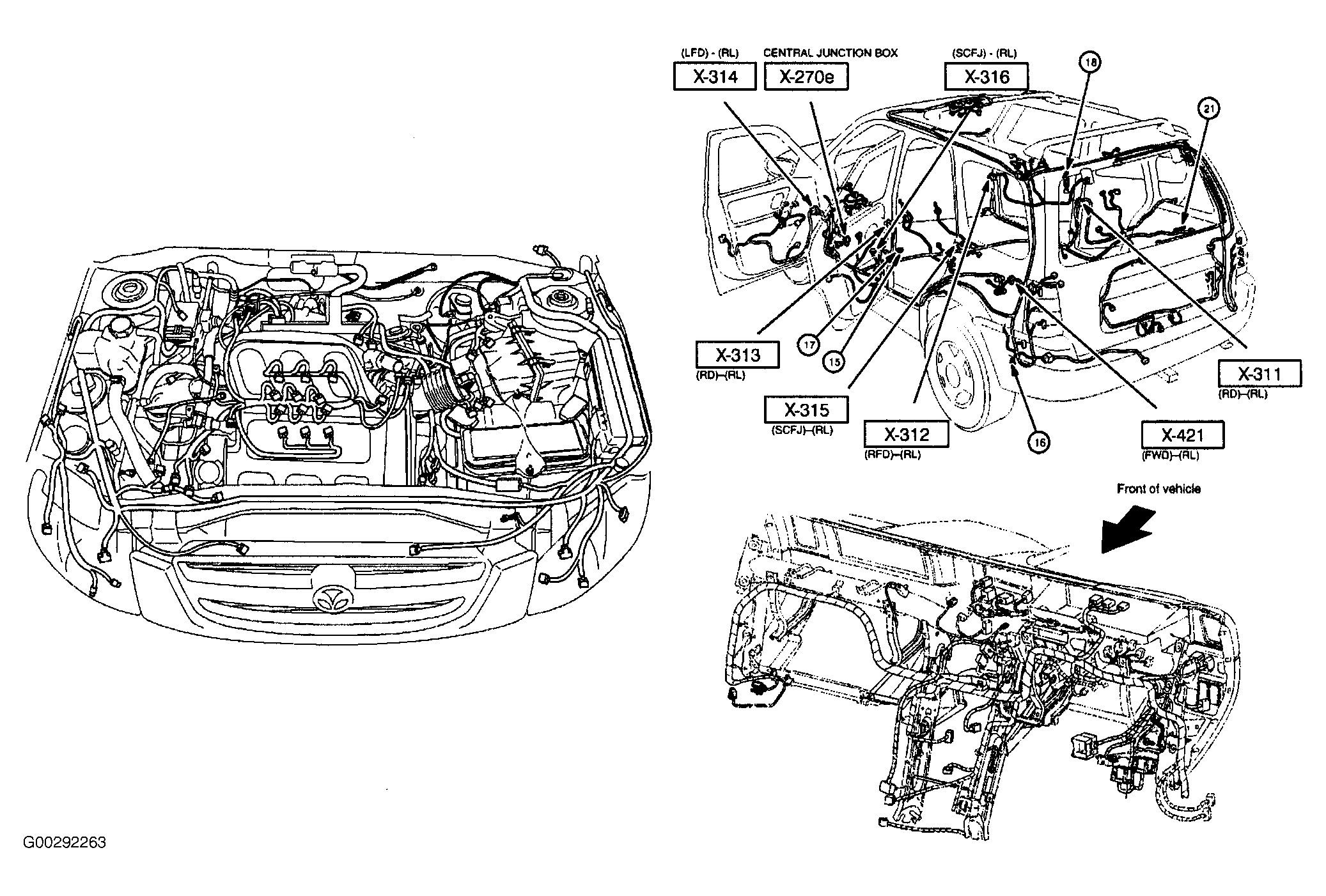

Fig 27: Trailer Towing System
Courtesy of MAZDA MOTORS CORP.

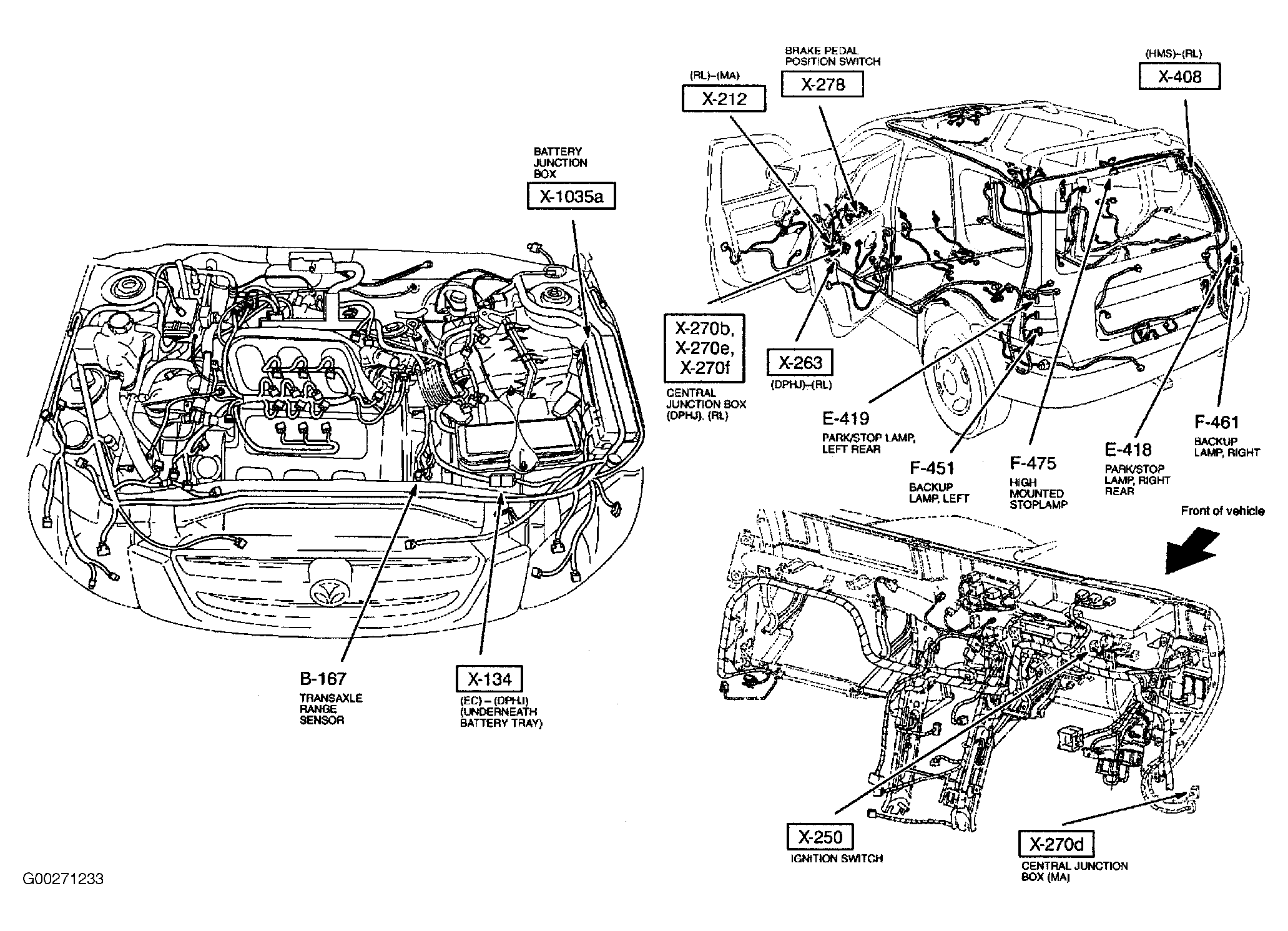

Fig 28: Stop & Back-Up Lights
Courtesy of MAZDA MOTORS CORP.

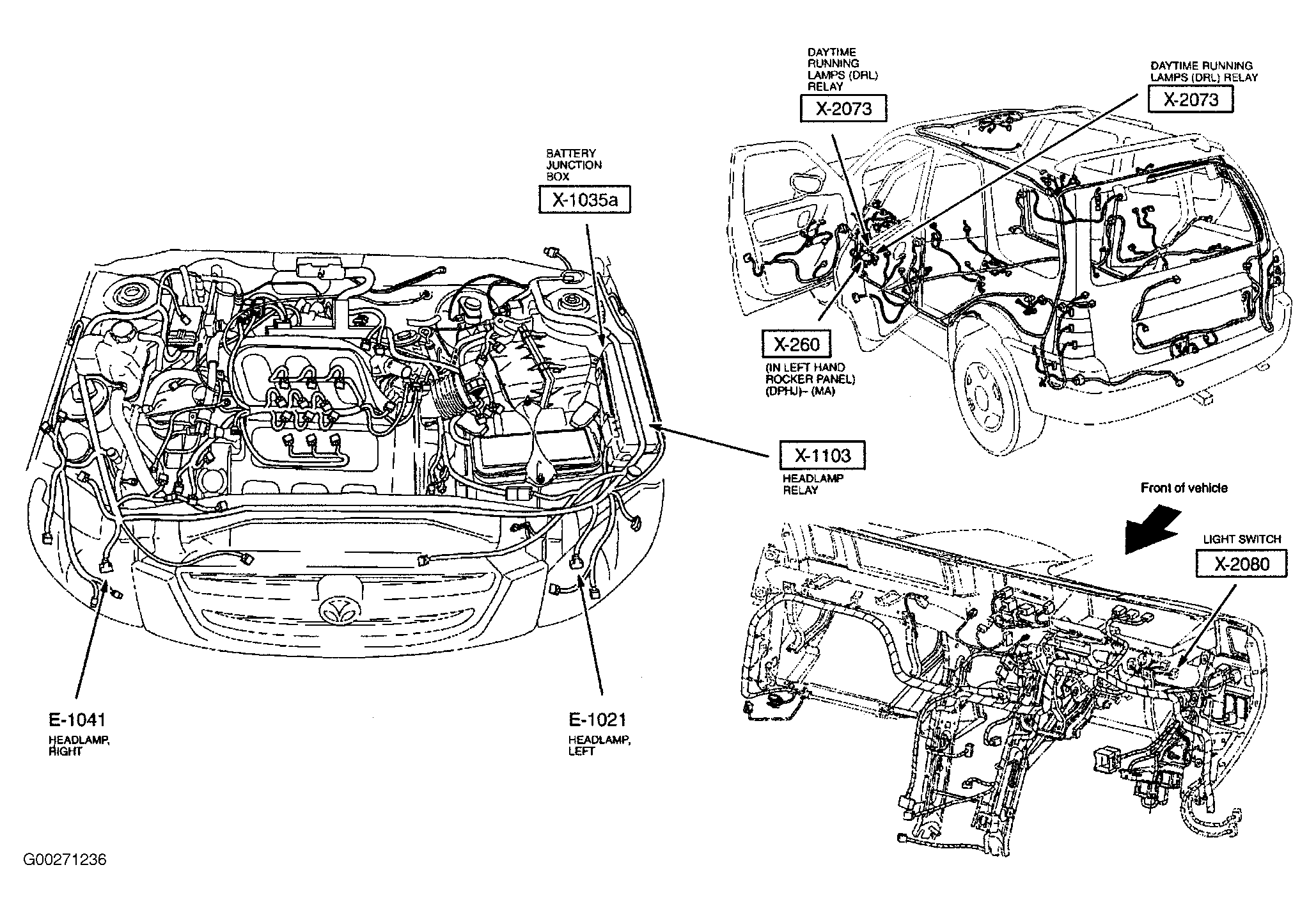

Fig 29: Daytime Running Lights
Courtesy of MAZDA MOTORS CORP.
Fig 30: Exterior Lights
Courtesy of MAZDA MOTORS CORP.

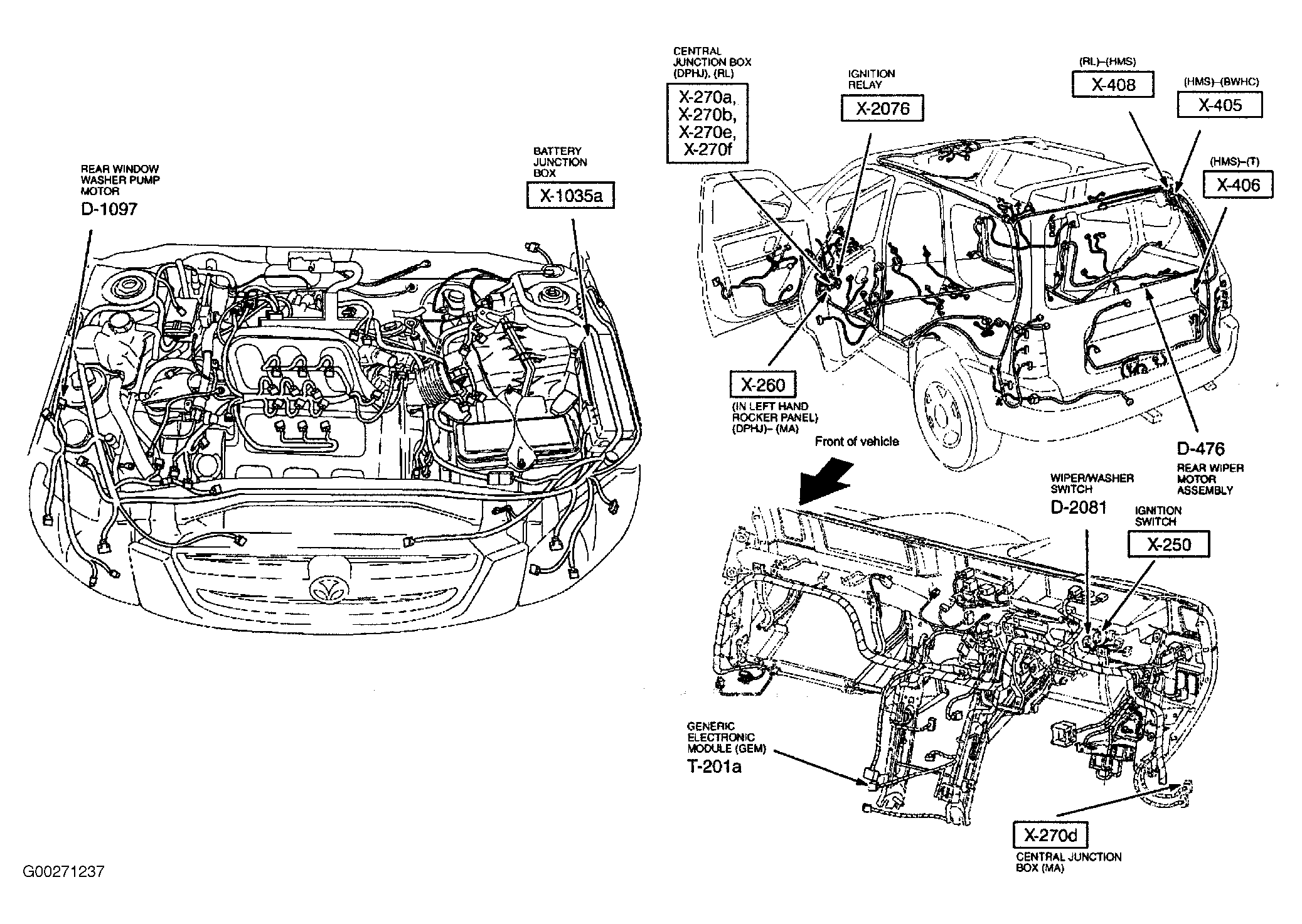

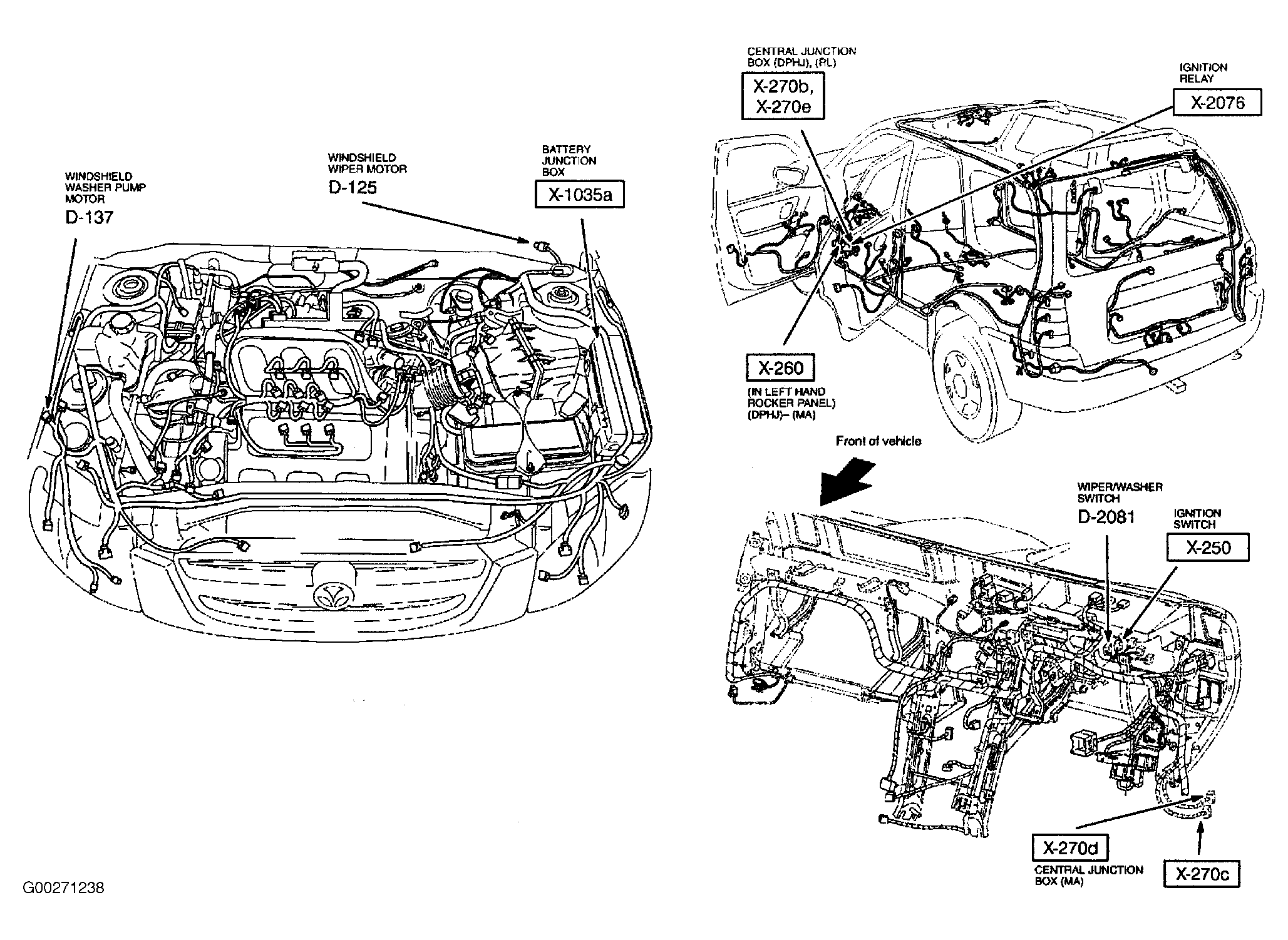

Fig 31: Wiper/Washer System
Courtesy of MAZDA MOTORS CORP.
Fig 32: Wiper/Washer System
Courtesy of MAZDA MOTORS CORP.

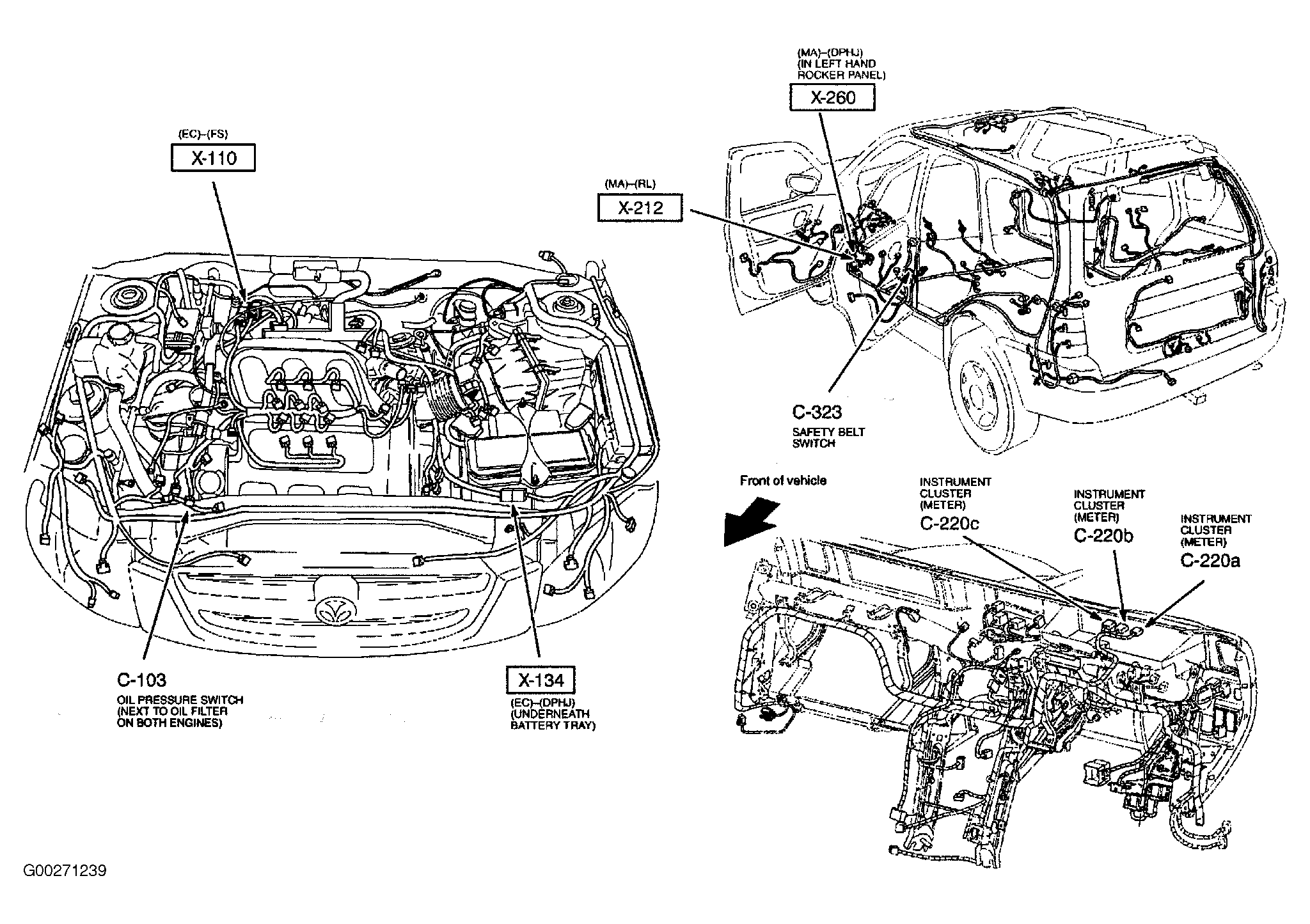

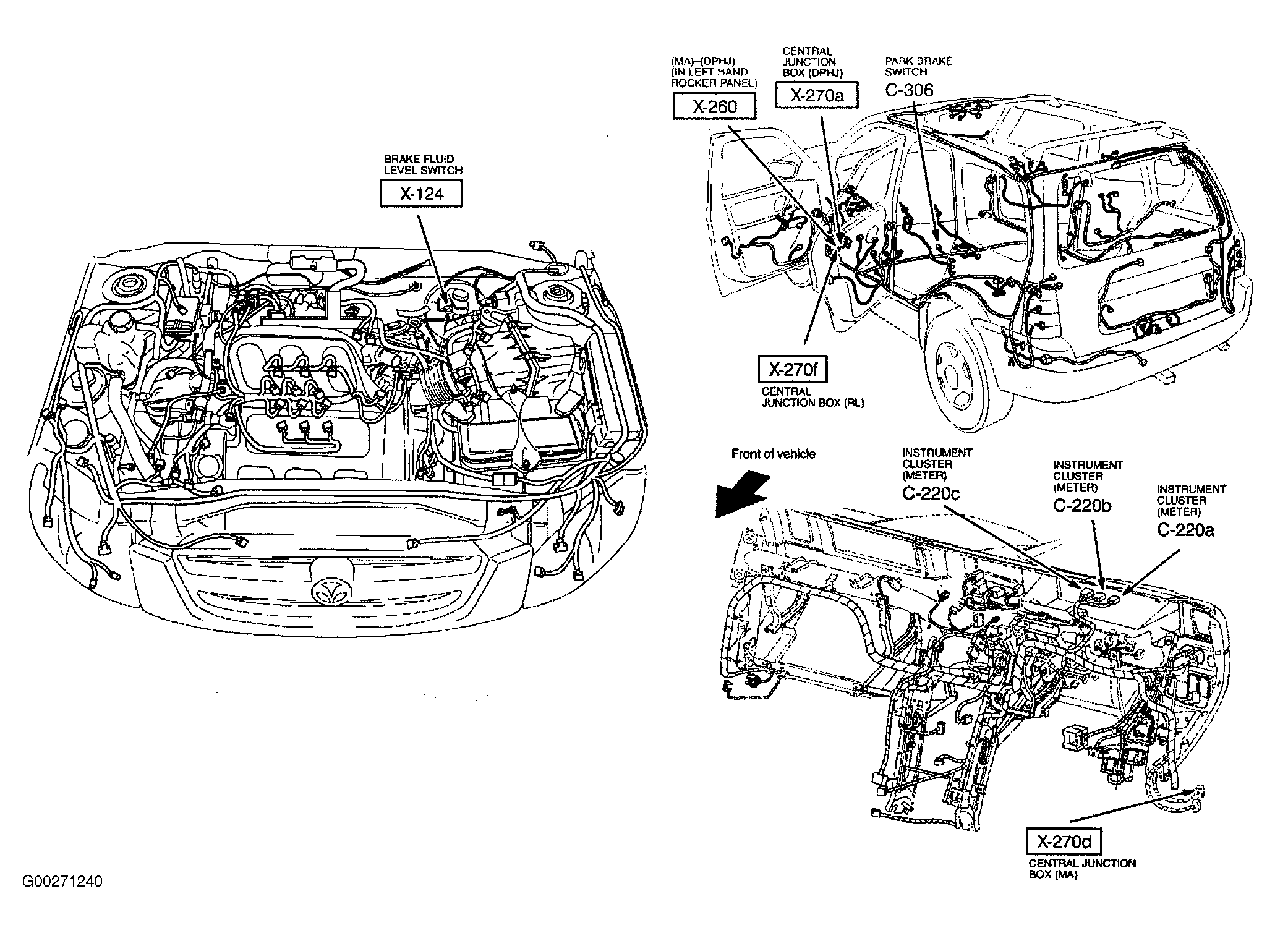

Fig 33: Driver Information System
Courtesy of MAZDA MOTORS CORP.
Fig 34: Driver Information System
Courtesy of MAZDA MOTORS CORP.

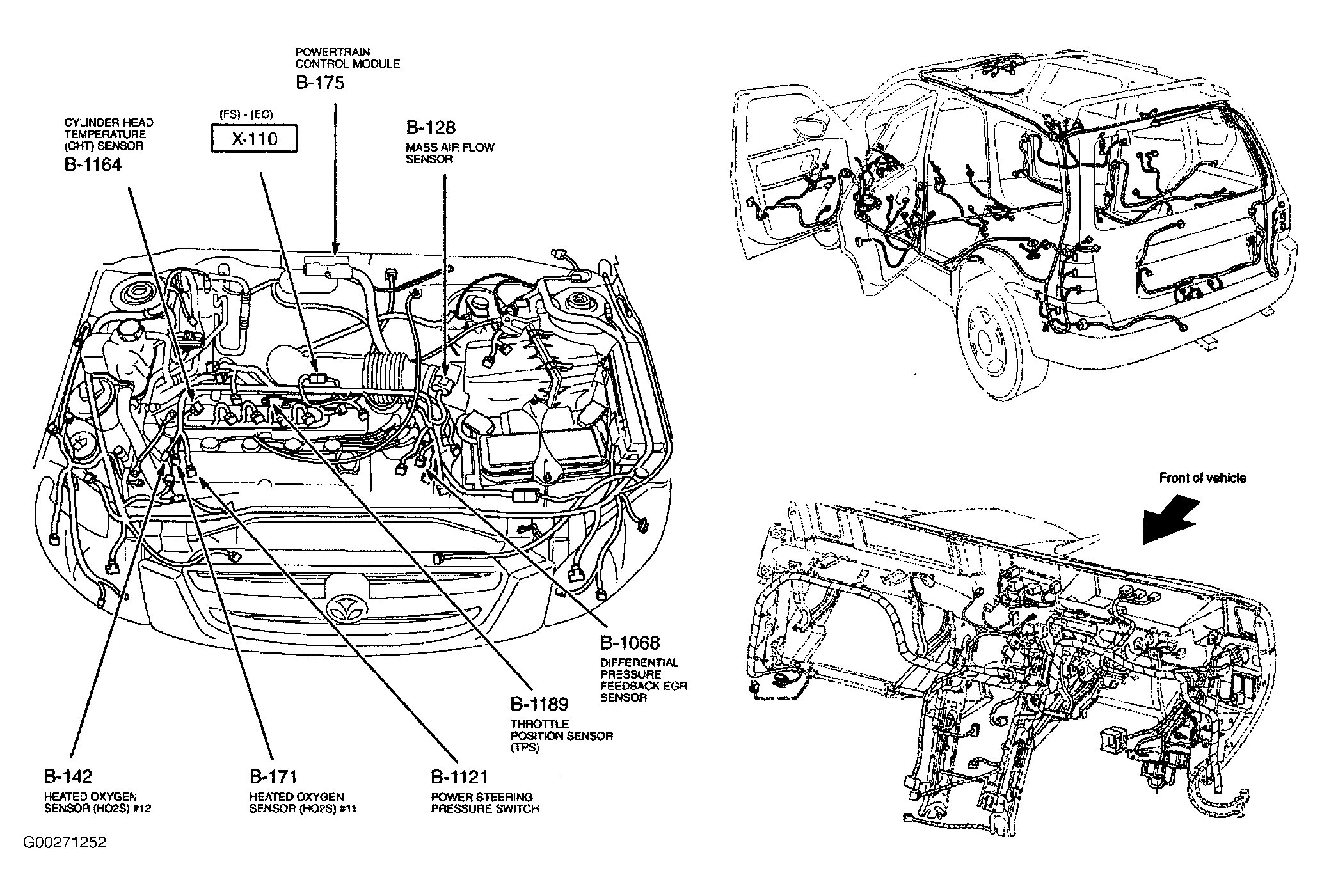

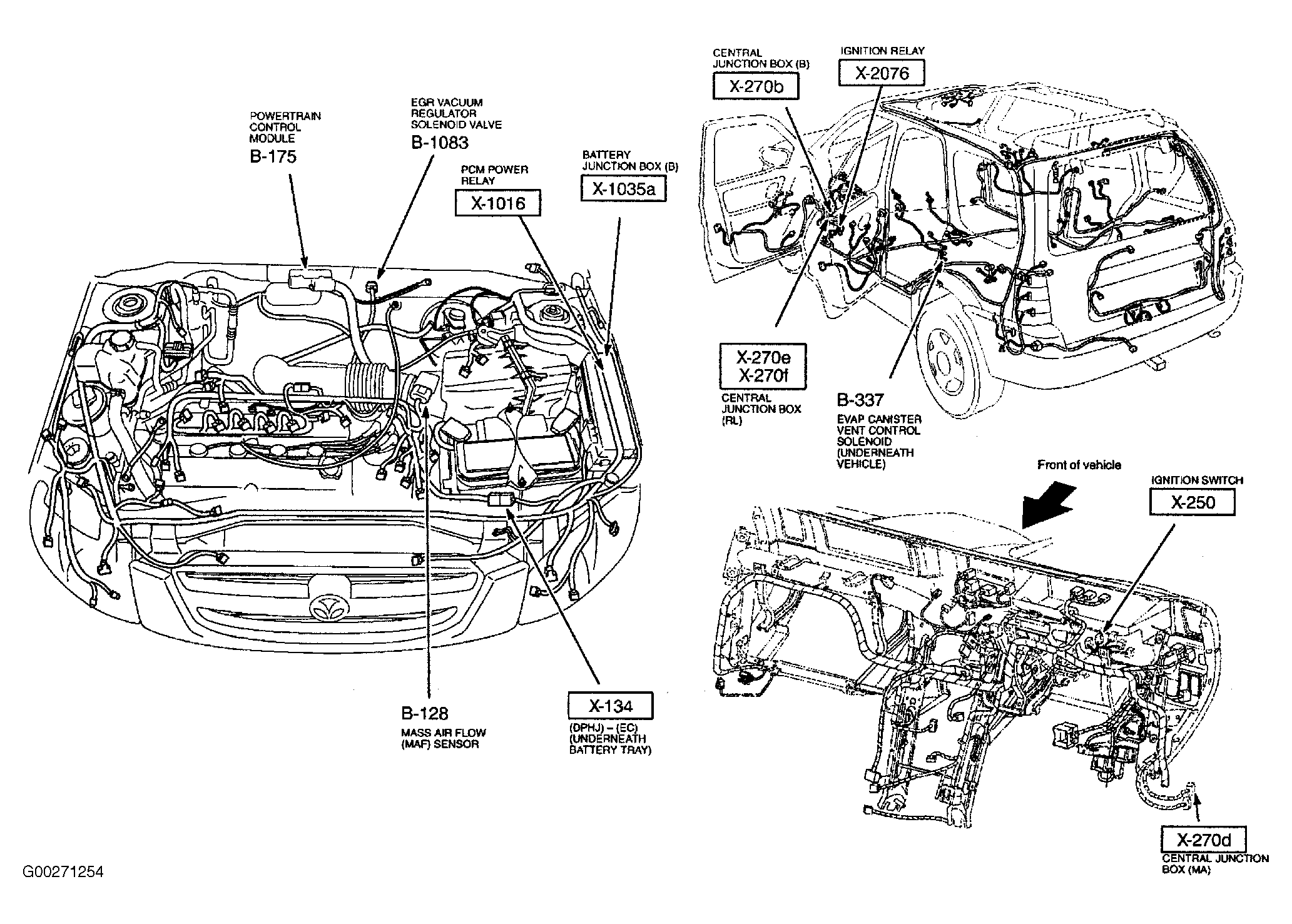

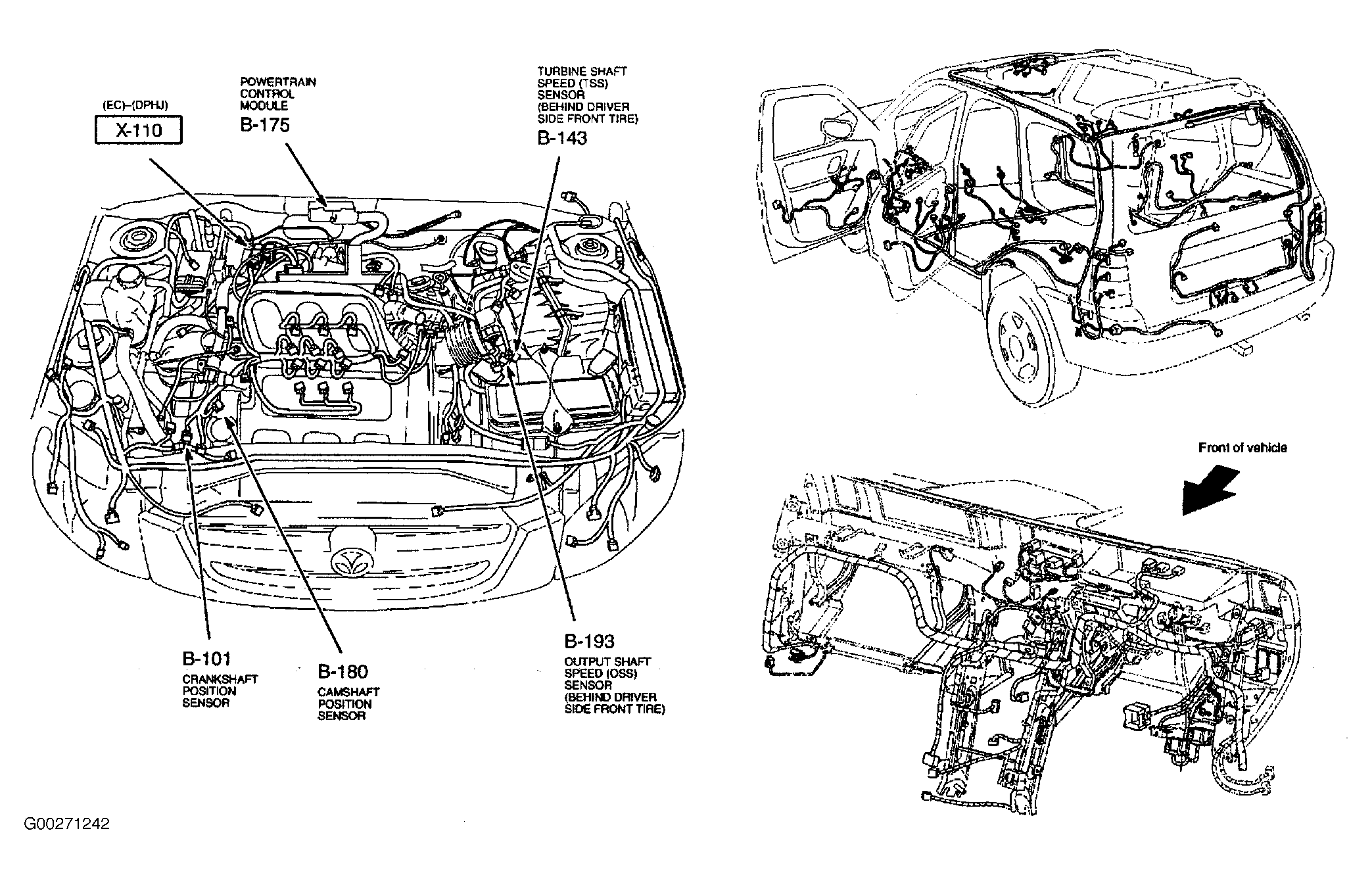

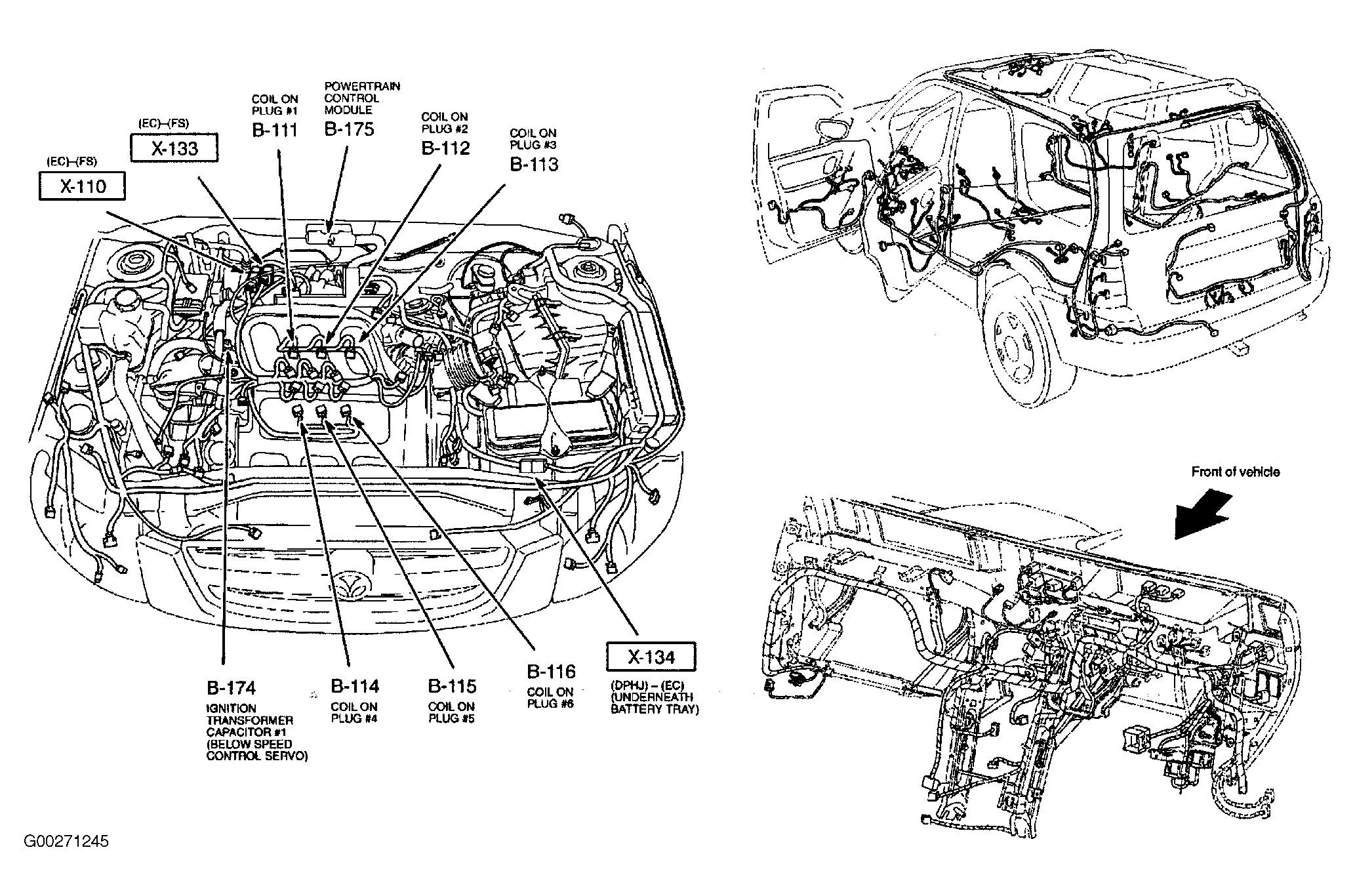

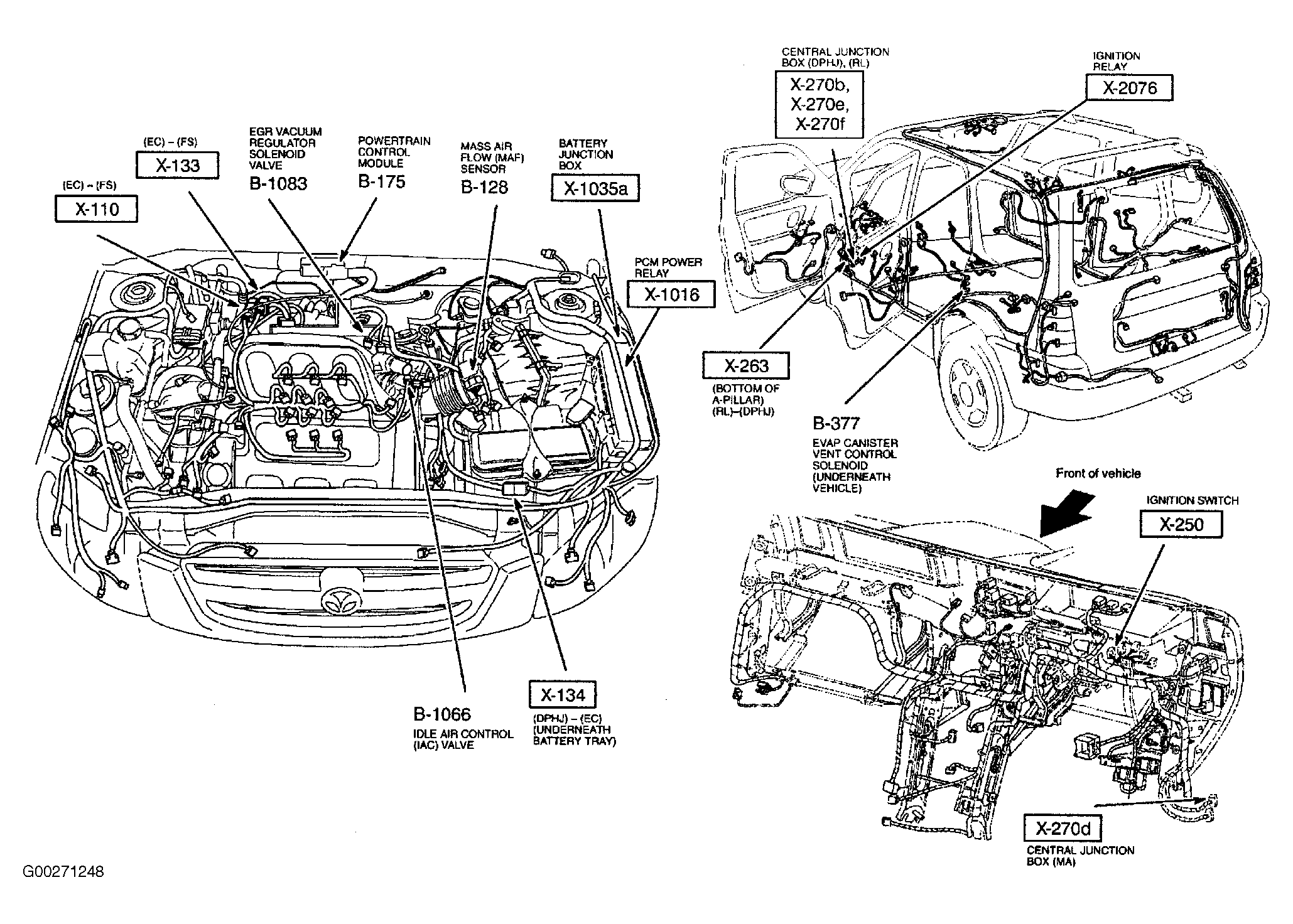

Fig 35: Engine Control System (3.0L)
Courtesy of MAZDA MOTORS CORP.

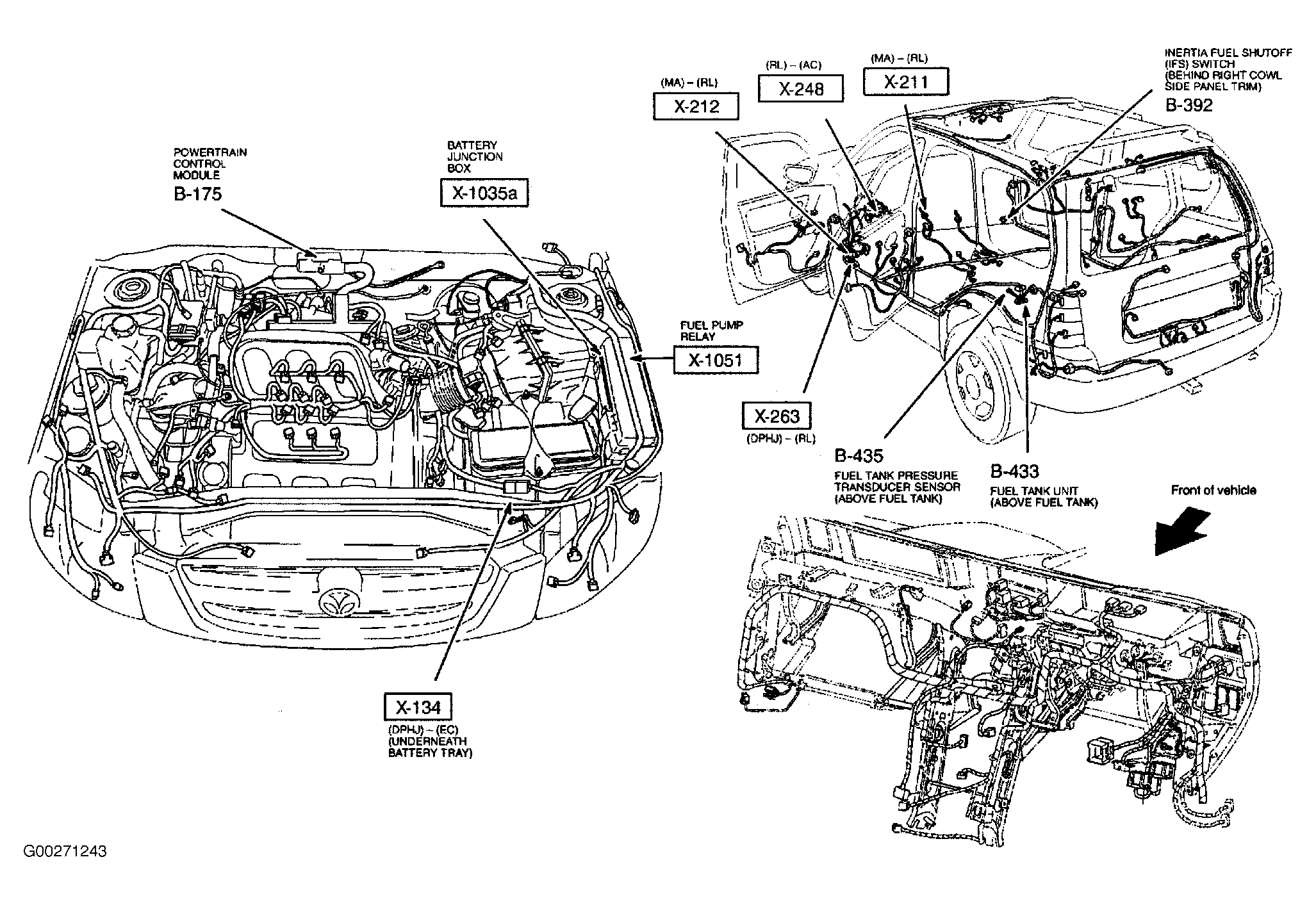

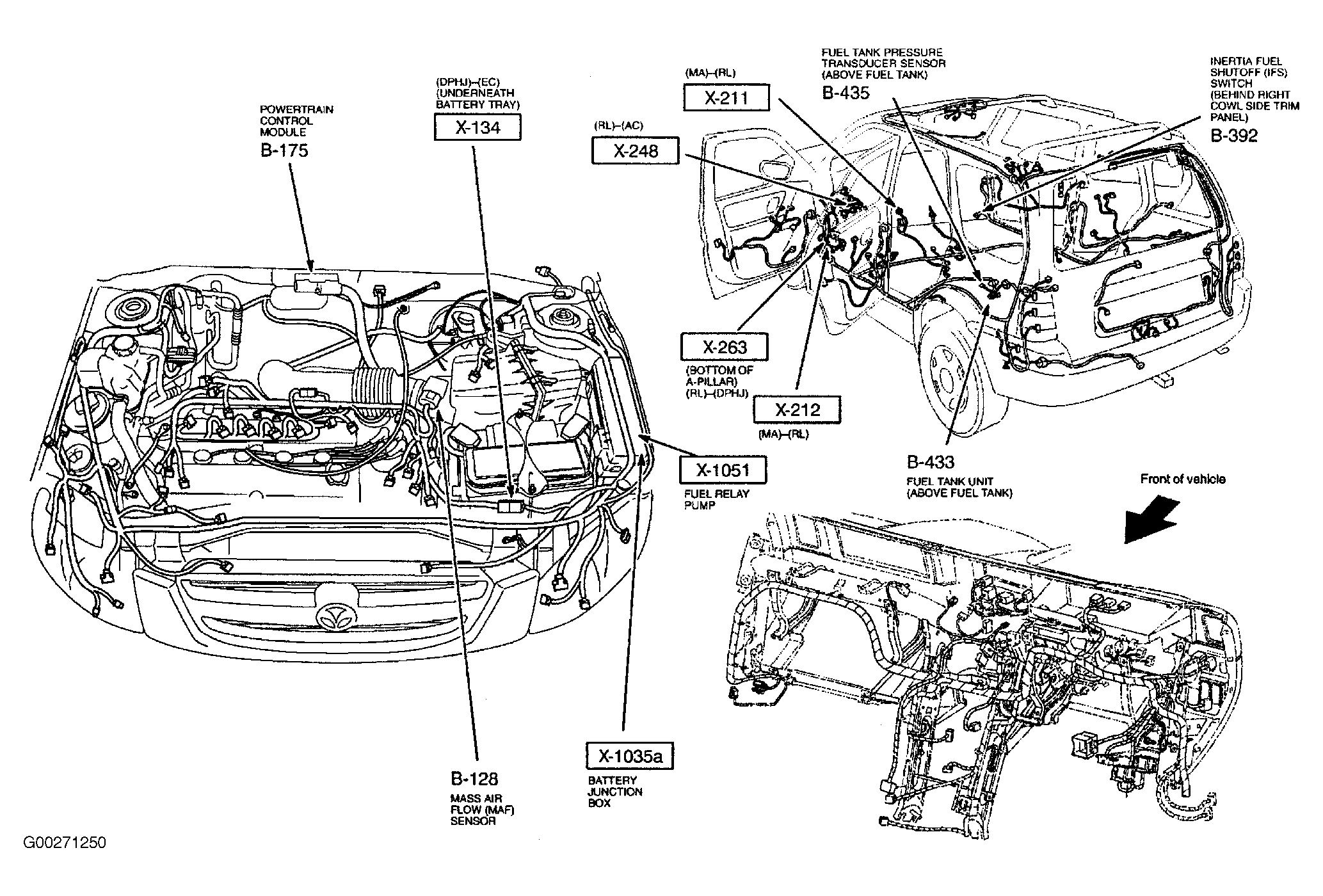

Fig 36: Engine Control System (3.0L)
Courtesy of MAZDA MOTORS CORP.

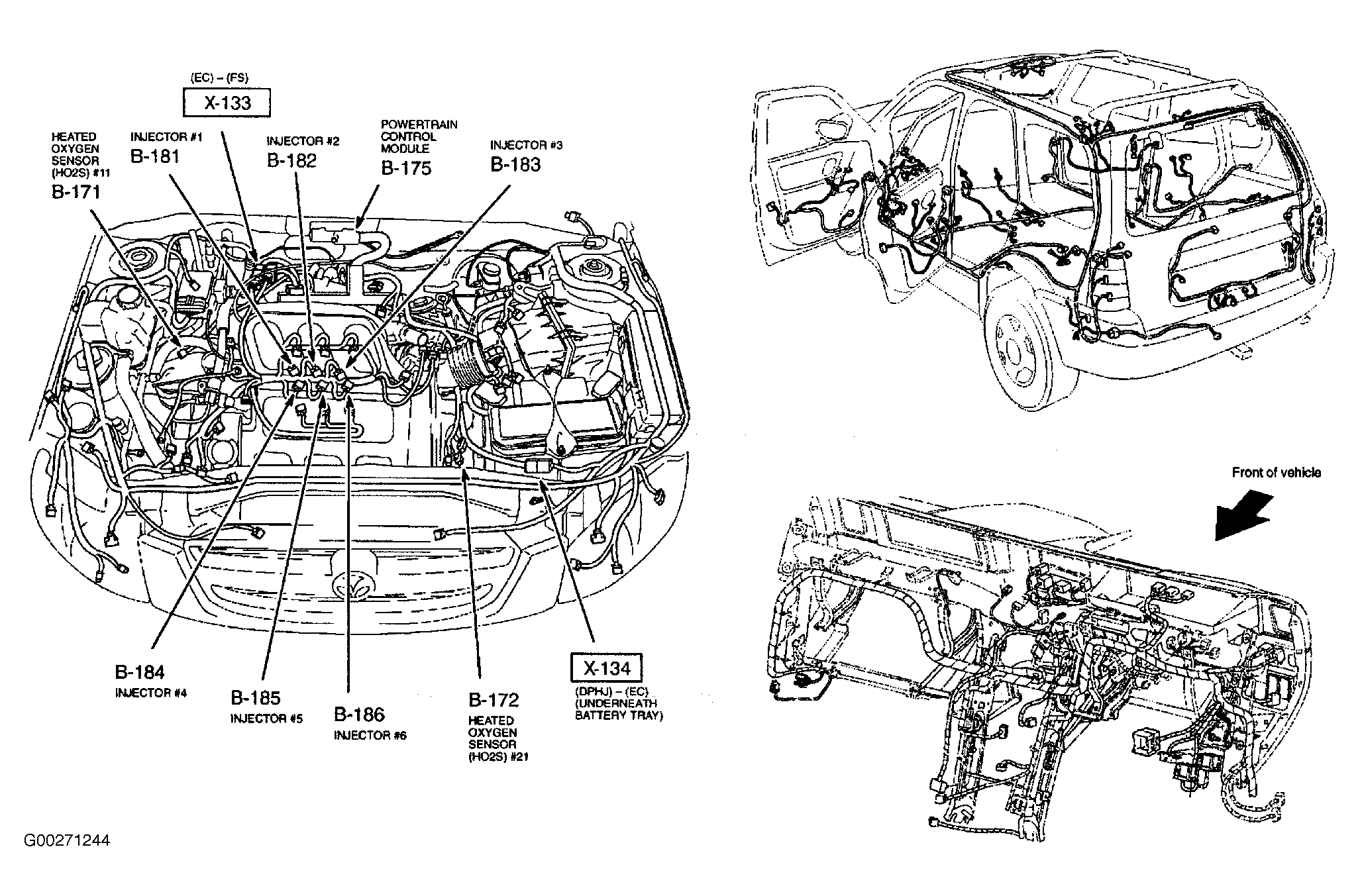

Fig 37: Engine Control System (3.0L)
Courtesy of MAZDA MOTORS CORP.

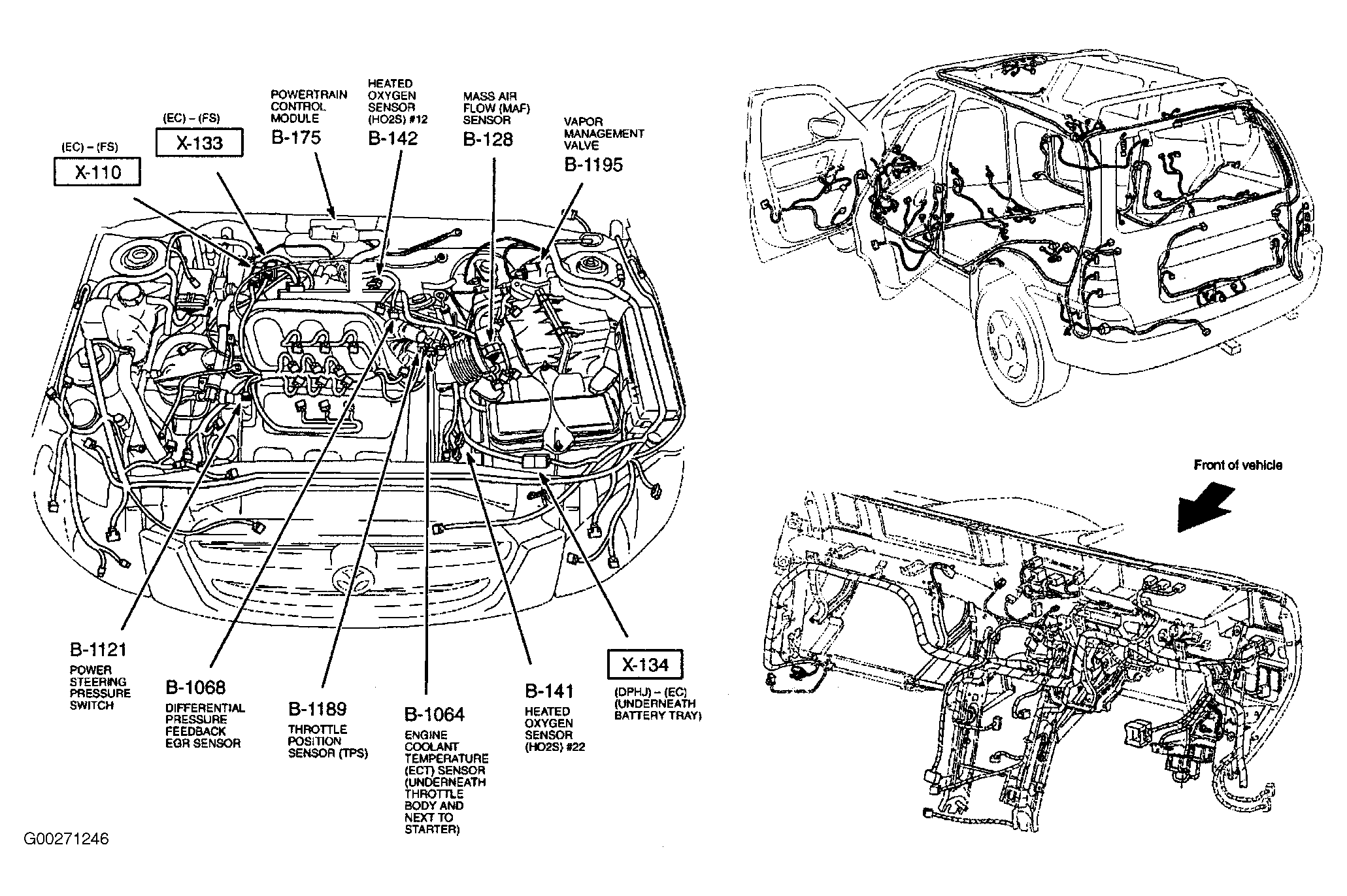

Fig 38: Engine Control System (3.0L)
Courtesy of MAZDA MOTORS CORP.

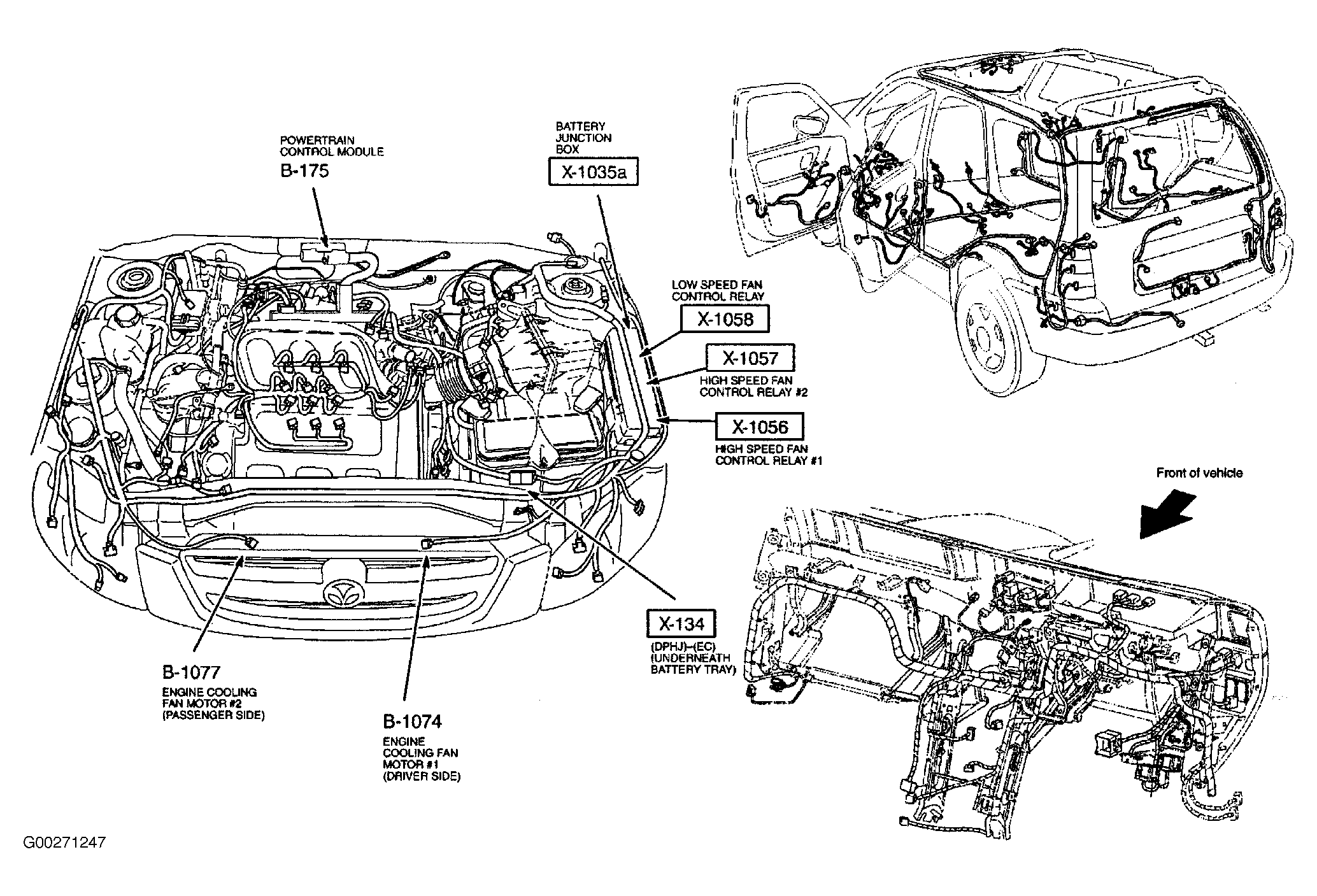

Fig 39: Engine Control System (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 40: Engine Control System (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 41: Engine Control System (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 42: Engine Control System (3.0L)
Courtesy of MAZDA MOTORS CORP.

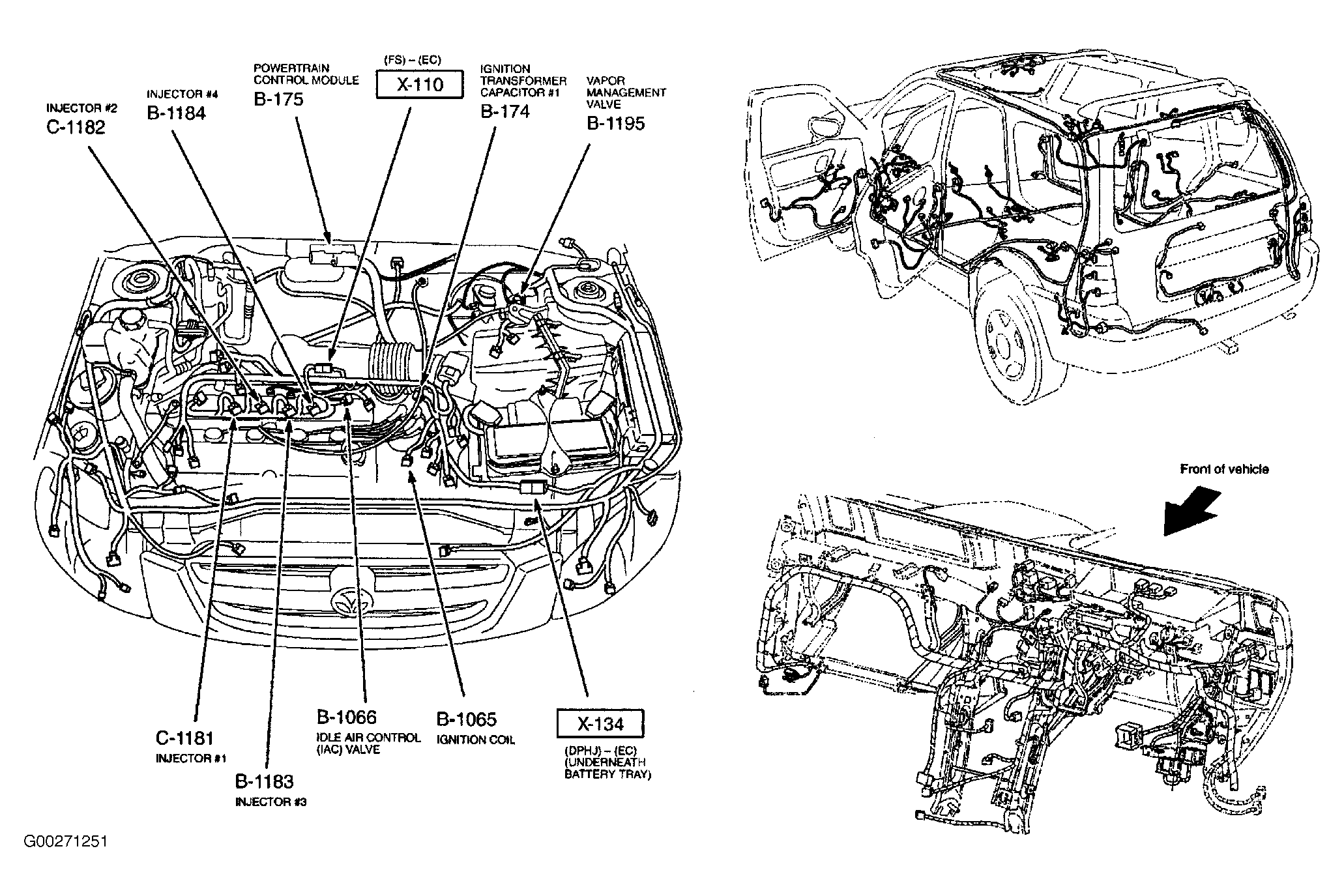

Fig 43: Engine Control System (2.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 44: Engine Control System (2.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 45: Engine Control System (2.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 46: Engine Control System (2.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 47: Engine Control System (2.0L)
Courtesy of MAZDA MOTORS CORP.

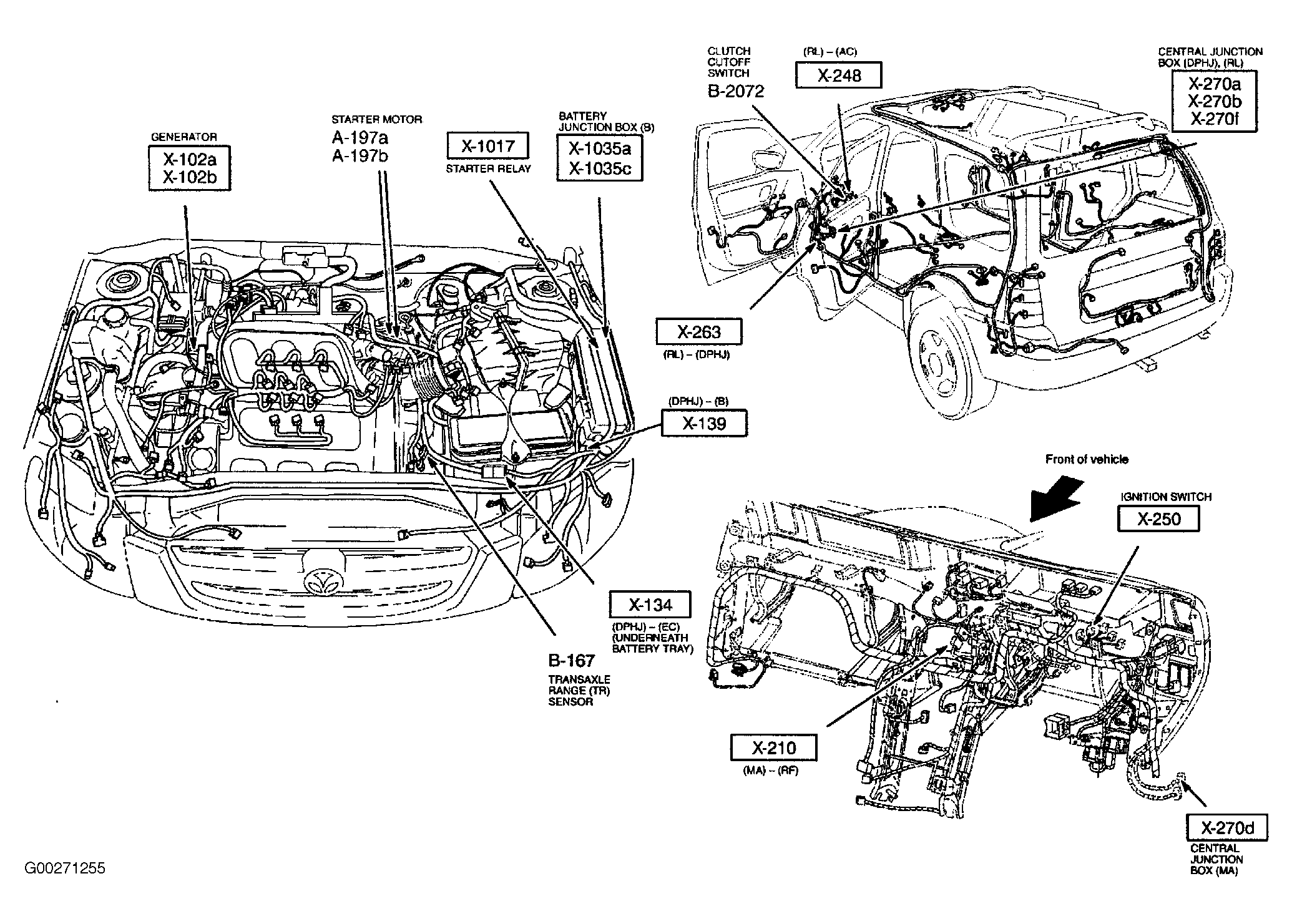

Fig 48: Starting & Charging System
Courtesy of MAZDA MOTORS CORP.

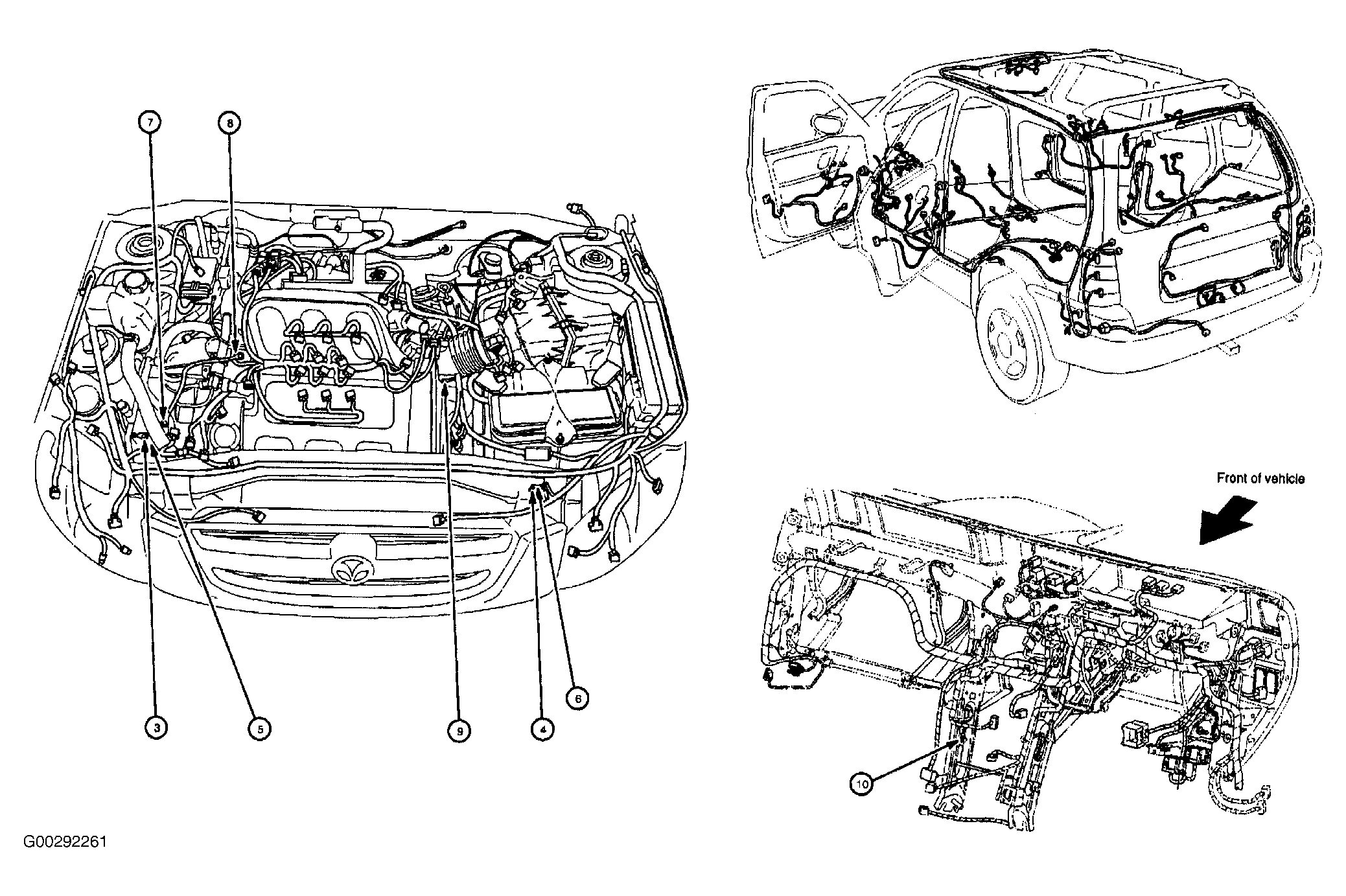

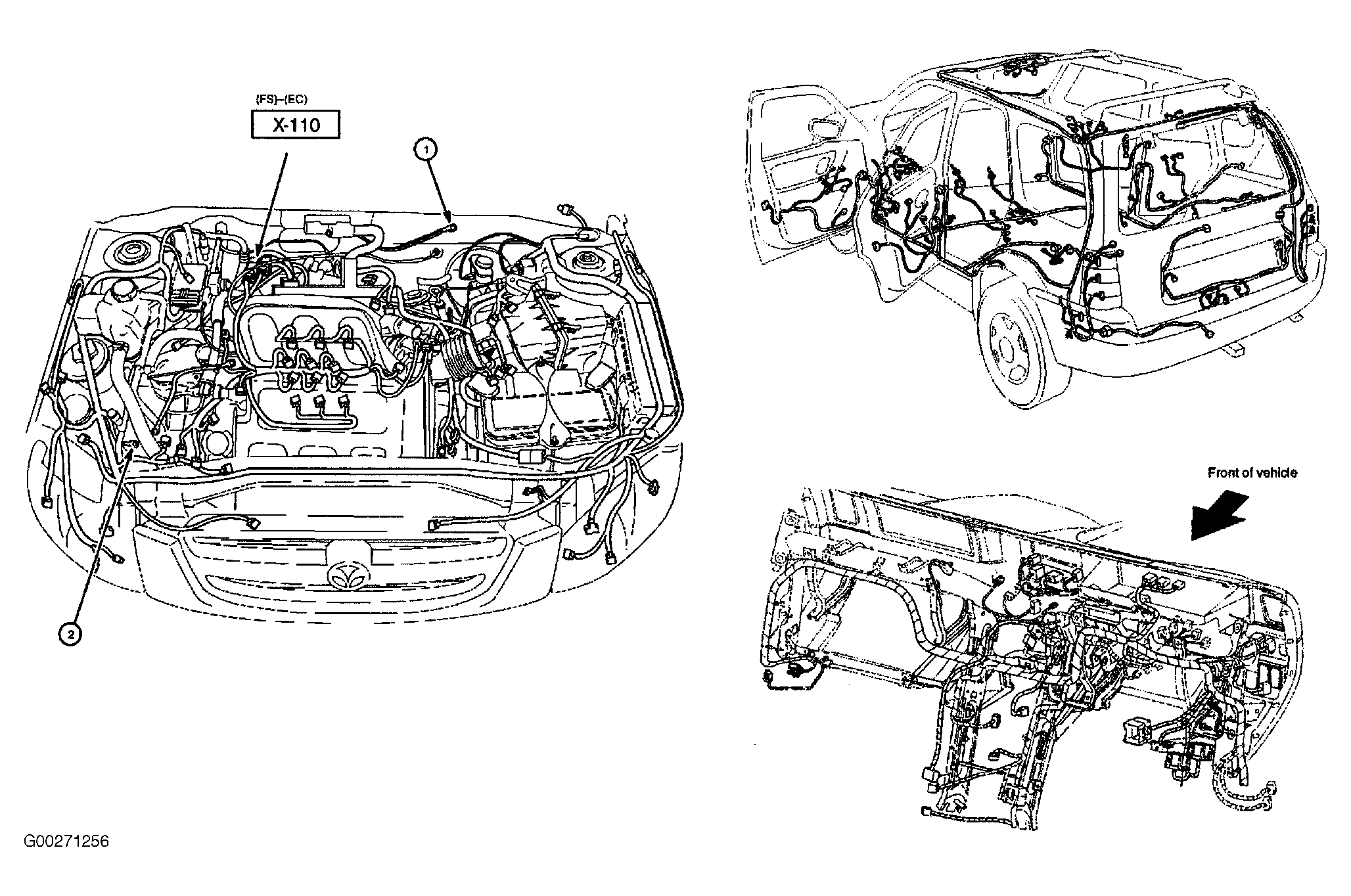

Fig 49: Engine Compartment Grounds
Courtesy of MAZDA MOTORS CORP.
Fig 50: Engine Compartment & Dash Grounds
Courtesy of MAZDA MOTORS CORP.

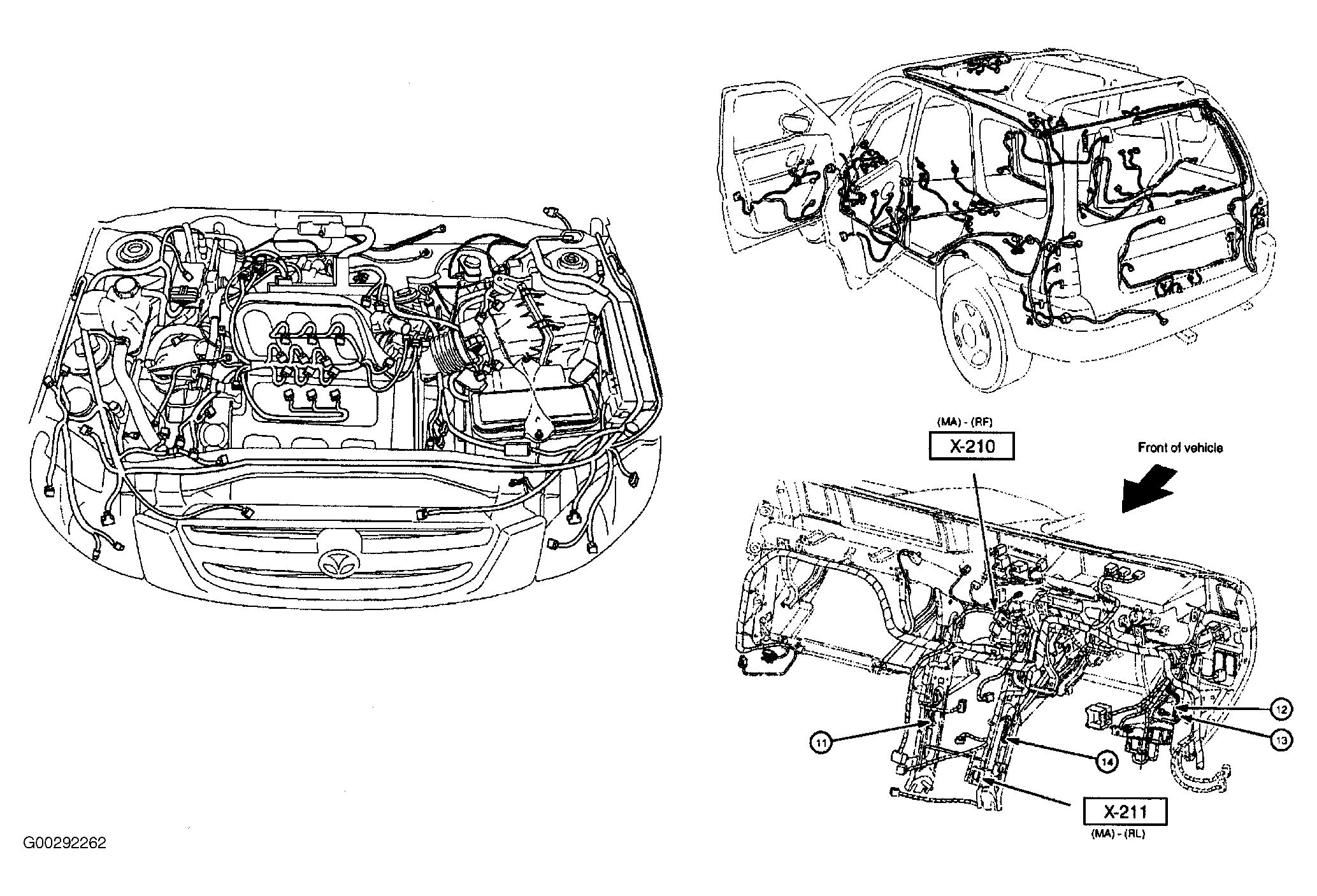

Fig 51: Dash Grounds
Courtesy of MAZDA MOTORS CORP.
Fig 52: Vehicle Grounds
Courtesy of MAZDA MOTORS CORP.
Fig 53: Vehicle Grounds
Courtesy of MAZDA MOTORS CORP.
