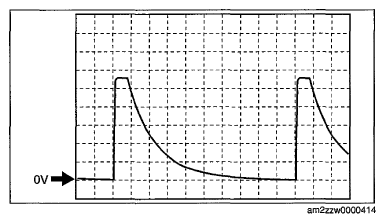

Pattern 3
- Terminal:
- Hazard warning switch signal: 6Q (+) ↔ body ground (-)
- Rear door latch switch (LH): 7G (+) ↔ body ground (-)
- Front door latch switch (driver side): 7I (+) ↔ body ground (-)
- Lock input (door lock-link switch): 7K (+) ↔ body ground (-)
- Lock input (door lock-link switch): 7L (+) ↔ body ground (-)
- Front door latch switch (passenger side): 7M (+) ↔ body ground (-)
- Rear door latch switch (RH): 70 (+) ↔ body ground (-)
- Unlock input (door lock-link switch): 7Q (+) ↔ body ground (-)
- Oscilloscope setting: 2 V/DIV (Y), 1 ms/DIV (X), DC range
Courtesy of MAZDA MOTORS CORP.
