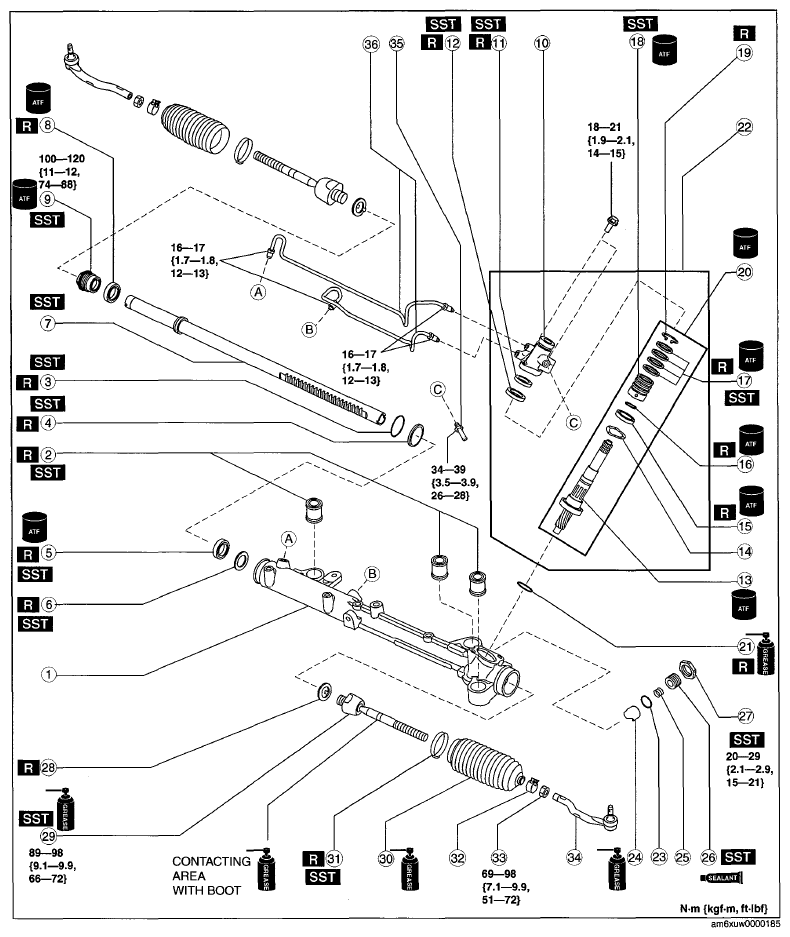

| 1 |
Gear housing |
| 2 |
Mounting rubber (See
MOUNTING RUBBER ASSEMBLY NOTE .) |
| 3 |
O-ring (See
O-RING, SEAL RING ASSEMBLY NOTE .) |
| 4 |
Seal ring (See
O-RING, SEAL RING ASSEMBLY NOTE .) |
| 5 |
Oil seal (pinion shaft side) (See
OIL SEAL (PISTON SHAFT SIDE), BACK-UP CYLINDER RING, AND STEERING RACK ASSEMBLY NOTE .) |
| 6 |
Back-up cylinder ring (See
OIL SEAL (PISTON SHAFT SIDE), BACK-UP CYLINDER RING, AND STEERING RACK ASSEMBLY NOTE .) |
| 7 |
Steering rack (See
OIL SEAL (PISTON SHAFT SIDE), BACK-UP CYLINDER RING, AND STEERING RACK ASSEMBLY NOTE .) |
| 8 |
Oil seal (cylinder end side) (See
OIL SEAL (CYLINDER END SIDE), CYLINDER END ASSEMBLY NOTE .) |
| 9 |
Cylinder end (See
OIL SEAL (CYLINDER END SIDE), CYLINDER END ASSEMBLY NOTE .) |
| 10 |
Valve housing |
| 11 |
Oil seal (See
OIL SEAL ASSEMBLY NOTE .) |
| 12 |
Bush (See
BUSH ASSEMBLY NOTE .) |
| 13 |
Pinion shaft |
| 14 |
Wave washer (See
WAVE WASHER AND OIL SEAL ASSEMBLY NOTE .) |
| 15 |
Oil seal (See
WAVE WASHER AND OIL SEAL ASSEMBLY NOTE .) |
| 16 |
O-ring (See
O-RING ASSEMBLY NOTE .) |
| 17 |
Seal ring (See
SEAL RING ASSEMBLY NOTE .) |
| 18 |
Sleeve (See
SLEEVE, CLIP ASSEMBLY NOTE .) |
| 19 |
Clip (See
SLEEVE, CLIP ASSEMBLY NOTE .) |
| 20 |
Pinion shaft component (See
PINION SHAFT COMPONENT ASSEMBLY NOTE .) |
| 21 |
O-ring |
| 22 |
Valve housing component |
| 23 |
O-ring |
| 24 |
Support yoke |
| 25 |
Yoke spring |
| 26 |
Adjusting cover (See
ADJUSTING COVER, LOCKNUT (ADJUSTING COVER) ASSEMBLY NOTE .) |
| 27 |
Locknut (adjusting cover) (See
ADJUSTING COVER, LOCKNUT (ADJUSTING COVER) ASSEMBLY NOTE .) |
| 28 |
Tie-rod lock washer (See
TIE-ROD LOCK WASHER, TIE ROD ASSEMBLY NOTE .) |
| 29 |
Tie rod (See
TIE-ROD LOCK WASHER, TIE ROD ASSEMBLY NOTE .) |
| 30 |
Boot |
| 31 |
Boot band (See
BOOT BAND ASSEMBLY NOTE .) |
| 32 |
Boot damp |
| 33 |
Locknut |
| 34 |
Tie-rod end (See
TIE-ROD END ASSEMBLY NOTE .) |
| 35 |
Return pipe |
| 36 |
Oil pipe |
